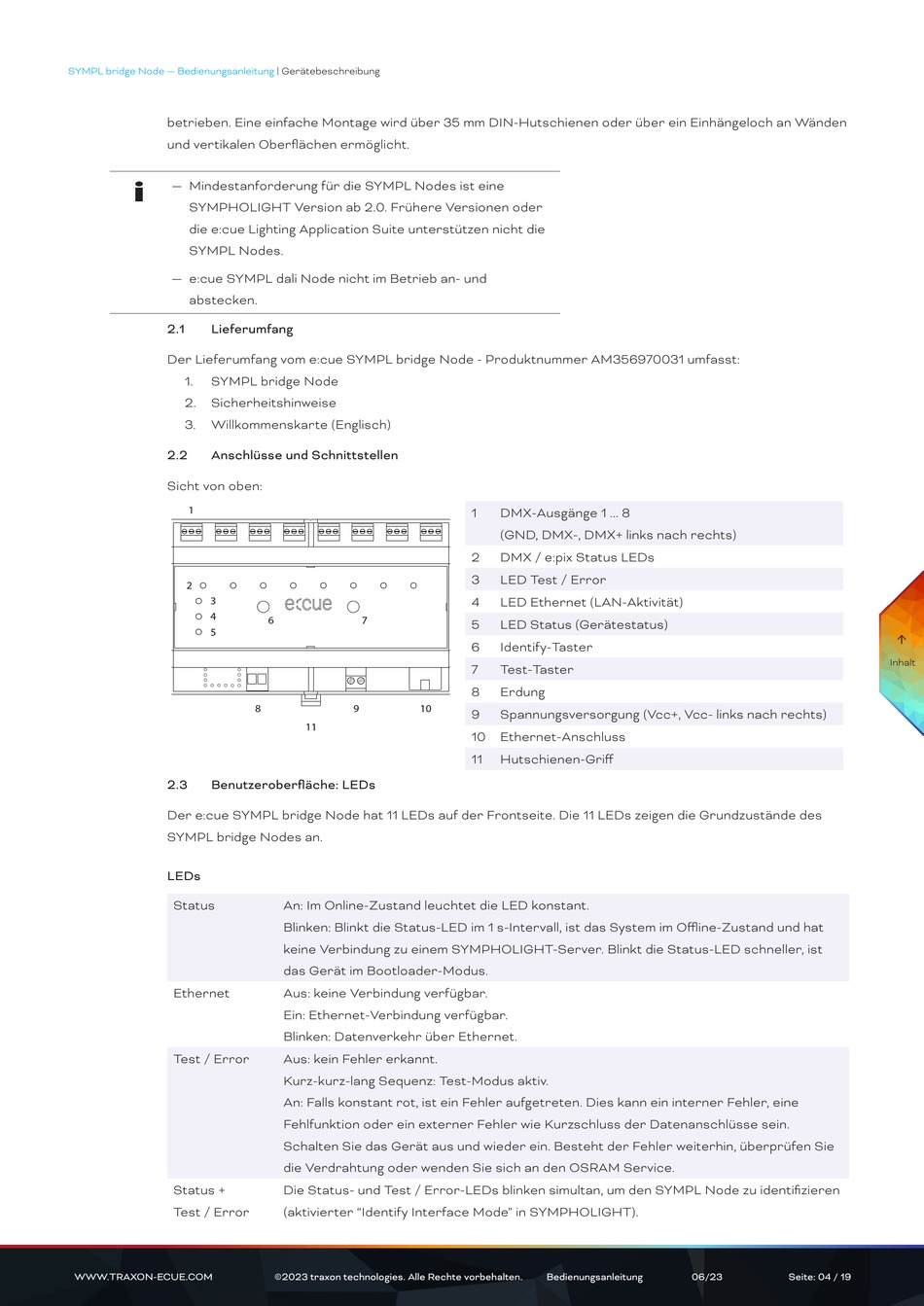

SYMPL bridge Node — Bedienungsanleitung
betrieben. Eine einfache Montage wird über 35 mm DIN-Hutschienen oder über ein Einhängeloch an Wänden
und vertikalen Oberflächen ermöglicht.
i
— Mindestanforderung für die SYMPL Nodes ist eine
SYMPHOLIGHT Version ab 2.0. Frühere Versionen oder
die e:cue Lighting Application Suite unterstützen nicht die
SYMPL Nodes.
— e:cue SYMPL dali Node nicht im Betrieb an- und
abstecken.
2.1
Lieferumfang
Der Lieferumfang vom e:cue SYMPL bridge Node - Produktnummer AM356970031 umfasst:
1.
SYMPL bridge Node
2.
Sicherheitshinweise
3.
Willkommenskarte (Englisch)
2.2
Anschlüsse und Schnittstellen
Sicht von oben:
1
2
3
4
5
2.3
Benutzeroberfläche: LEDs
Der e:cue SYMPL bridge Node hat 11 LEDs auf der Frontseite. Die 11 LEDs zeigen die Grundzustände des
SYMPL bridge Nodes an.
LEDs
Status
Ethernet
Test / Error
Status +
Test / Error
WWW.TRAXON-ECUE.COM
| Gerätebeschreibung
6
7
8
9
10
11
An: Im Online-Zustand leuchtet die LED konstant.
Blinken: Blinkt die Status-LED im 1 s-Intervall, ist das System im Offline-Zustand und hat
keine Verbindung zu einem SYMPHOLIGHT-Server. Blinkt die Status-LED schneller, ist
das Gerät im Bootloader-Modus.
Aus: keine Verbindung verfügbar.
Ein: Ethernet-Verbindung verfügbar.
Blinken: Datenverkehr über Ethernet.
Aus: kein Fehler erkannt.
Kurz-kurz-lang Sequenz: Test-Modus aktiv.
An: Falls konstant rot, ist ein Fehler aufgetreten. Dies kann ein interner Fehler, eine
Fehlfunktion oder ein externer Fehler wie Kurzschluss der Datenanschlüsse sein.
Schalten Sie das Gerät aus und wieder ein. Besteht der Fehler weiterhin, überprüfen Sie
die Verdrahtung oder wenden Sie sich an den OSRAM Service.
Die Status- und Test / Error-LEDs blinken simultan, um den SYMPL Node zu identifizieren
(aktivierter "Identify Interface Mode" in SYMPHOLIGHT).
©2023 traxon technologies. Alle Rechte vorbehalten.
1
DMX-Ausgänge 1 ... 8
(GND, DMX-, DMX+ links nach rechts)
2
DMX / e:pix Status LEDs
3
LED Test / Error
4
LED Ethernet (LAN-Aktivität)
5
LED Status (Gerätestatus)
6
Identify-Taster
7
Test-Taster
8
Erdung
9
Spannungsversorgung (Vcc+, Vcc- links nach rechts)
10 Ethernet-Anschluss
11
Hutschienen-Griff
Bedienungsanleitung
06/23
Seite: 04 / 19
