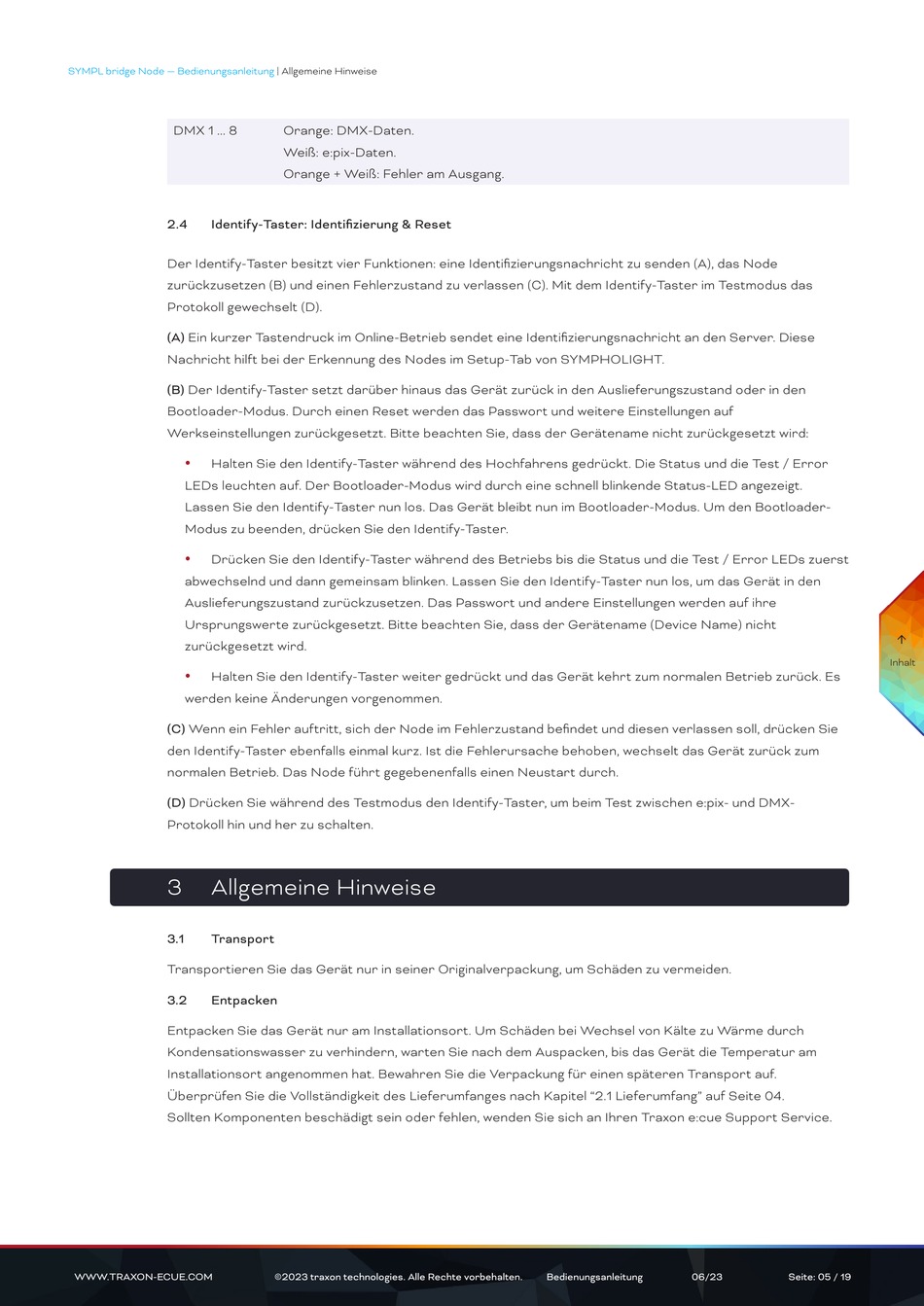

SYMPL bridge Node — Bedienungsanleitung
DMX 1 ... 8
2.4
Identify-Taster: Identifizierung & Reset
Der Identify-Taster besitzt vier Funktionen: eine Identifizierungsnachricht zu senden (A), das Node
zurückzusetzen (B) und einen Fehlerzustand zu verlassen (C). Mit dem Identify-Taster im Testmodus das
Protokoll gewechselt (D).
(A) Ein kurzer Tastendruck im Online-Betrieb sendet eine Identifizierungsnachricht an den Server. Diese
Nachricht hilft bei der Erkennung des Nodes im Setup-Tab von SYMPHOLIGHT.
(B) Der Identify-Taster setzt darüber hinaus das Gerät zurück in den Auslieferungszustand oder in den
Bootloader-Modus. Durch einen Reset werden das Passwort und weitere Einstellungen auf
Werkseinstellungen zurückgesetzt. Bitte beachten Sie, dass der Gerätename nicht zurückgesetzt wird:
y
Halten Sie den Identify-Taster während des Hochfahrens gedrückt. Die Status und die Test / Error
LEDs leuchten auf. Der Bootloader-Modus wird durch eine schnell blinkende Status-LED angezeigt.
Lassen Sie den Identify-Taster nun los. Das Gerät bleibt nun im Bootloader-Modus. Um den Bootloader-
Modus zu beenden, drücken Sie den Identify-Taster.
y
Drücken Sie den Identify-Taster während des Betriebs bis die Status und die Test / Error LEDs zuerst
abwechselnd und dann gemeinsam blinken. Lassen Sie den Identify-Taster nun los, um das Gerät in den
Auslieferungszustand zurückzusetzen. Das Passwort und andere Einstellungen werden auf ihre
Ursprungswerte zurückgesetzt. Bitte beachten Sie, dass der Gerätename (Device Name) nicht
zurückgesetzt wird.
y
Halten Sie den Identify-Taster weiter gedrückt und das Gerät kehrt zum normalen Betrieb zurück. Es
werden keine Änderungen vorgenommen.
(C) Wenn ein Fehler auftritt, sich der Node im Fehlerzustand befindet und diesen verlassen soll, drücken Sie
den Identify-Taster ebenfalls einmal kurz. Ist die Fehlerursache behoben, wechselt das Gerät zurück zum
normalen Betrieb. Das Node führt gegebenenfalls einen Neustart durch.
(D) Drücken Sie während des Testmodus den Identify-Taster, um beim Test zwischen e:pix- und DMX-
Protokoll hin und her zu schalten.
3
Allgemeine Hinweise
3.1
Transport
Transportieren Sie das Gerät nur in seiner Originalverpackung, um Schäden zu vermeiden.
3.2
Entpacken
Entpacken Sie das Gerät nur am Installationsort. Um Schäden bei Wechsel von Kälte zu Wärme durch
Kondensationswasser zu verhindern, warten Sie nach dem Auspacken, bis das Gerät die Temperatur am
Installationsort angenommen hat. Bewahren Sie die Verpackung für einen späteren Transport auf.
Überprüfen Sie die Vollständigkeit des Lieferumfanges nach Kapitel "2.1 Lieferumfang" auf Seite 04.
Sollten Komponenten beschädigt sein oder fehlen, wenden Sie sich an Ihren Traxon e:cue Support Service.
WWW.TRAXON-ECUE.COM
| Allgemeine Hinweise
Orange: DMX-Daten.
Weiß: e:pix-Daten.
Orange + Weiß: Fehler am Ausgang.
©2023 traxon technologies. Alle Rechte vorbehalten.
Bedienungsanleitung
06/23
Inhalt
Seite: 05 / 19
