Traxon e:cue SYMPL serial Node Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Lesen Sie die Bedienungsanleitung und das Heft
"Sicherheitshinweise" sorgfältig durch. Alle Änderungen
vorbehalten. Rechtschreibfehler oder andere Fehler
rechtfertigen keinen Anspruch bei Schäden. Alle Maße sollten an
einem realen Gerät überprüft werden. Modifikation des
Produktes ist verboten.
Diese Anleitung richtet sich an Installateure, IT-Administratoren
und Benutzer des Produktes.
Alle in dieser Anleitung genannten Bezeichnungen von
Erzeugnissen und Markenzeichen sind Marken der jeweiligen
Hersteller.
Außer für interne Verwendung ist die Überlassung dieser
Anleitung an Dritte, die gesamte oder auszugsweise
Veröffentlichung, Verwertung oder Mitteilung in jeglicher Art und
Form nicht gestattet.
Downloads und mehr Informationen unter:
www.ecue.com
SYMPL serial Node
Bedienungsanleitung
Ausgabe:
18.07.23 [DE_SYMPL_serial_Node_Setup_v3p0]
Herausgegeben von:
Traxon Technologies Europe GmbH
Karl-Schurz-Strasse 38
33100 Paderborn, Deutschland
©2023 Traxon Technologies Europe GmbH
Alle Rechte vorbehalten
Traxon Technologies Europe GmbH
Kundenservice
Karl-Schurz-Str. 38
33100 Paderborn, Deutschland
+49 5251 54648-0
support@ecue.com
AB444220035
e:cue
Inhaltsverzeichnis
Verwandte Anleitungen für Traxon e:cue SYMPL serial Node
Inhaltszusammenfassung für Traxon e:cue SYMPL serial Node
- Seite 1 Produktes ist verboten. 33100 Paderborn, Deutschland Diese Anleitung richtet sich an Installateure, IT-Administratoren und Benutzer des Produktes. ©2023 Traxon Technologies Europe GmbH Alle in dieser Anleitung genannten Bezeichnungen von Alle Rechte vorbehalten Erzeugnissen und Markenzeichen sind Marken der jeweiligen Hersteller.
-
Seite 2: Inhaltsverzeichnis
Entpacken Garantiebestimmungen Reparatur und Wartung Entsorgung Technischer Support Installation Installationsbedingungen Montage Ethernet-Verbindung Serielle Schnittstellen-Verbindung Spannungsversorgung Netzwerk-Konfiguration Netzwerkeinstellung über SYMPHOLIGHT Netzwerkeinstellung über die Webschnittstelle Firmware-Update Demontage Zertifizierung Abmessungen WWW.TRAXON-ECUE.COM ©2023 traxon technologies. Alle Rechte vorbehalten. Bedienungsanleitung 07/23 Seite: 02 / 11... -
Seite 3: Sicherheitshinweise
SYMPHOLIGHT. Alle Aktivitäten werden von SYMPHOLIGHT gesteuert. Die Verbindungen zwischen Servern, Cores und Nodes erfolgen immer über e:net mittels Ethernet. Der e:cue SYMPL serial Node ist ein Interface mit zwei seriellen Schnittstellen für die e:cue Steuerungslösung SYMPHOLIGHT. Er bietet ein RS-232- und ein RS-485-Interface. Mit Spannung versorgt wird der SYMPL serial Node von einem externen Netzteil oder über Power-... -
Seite 4: Lieferumfang

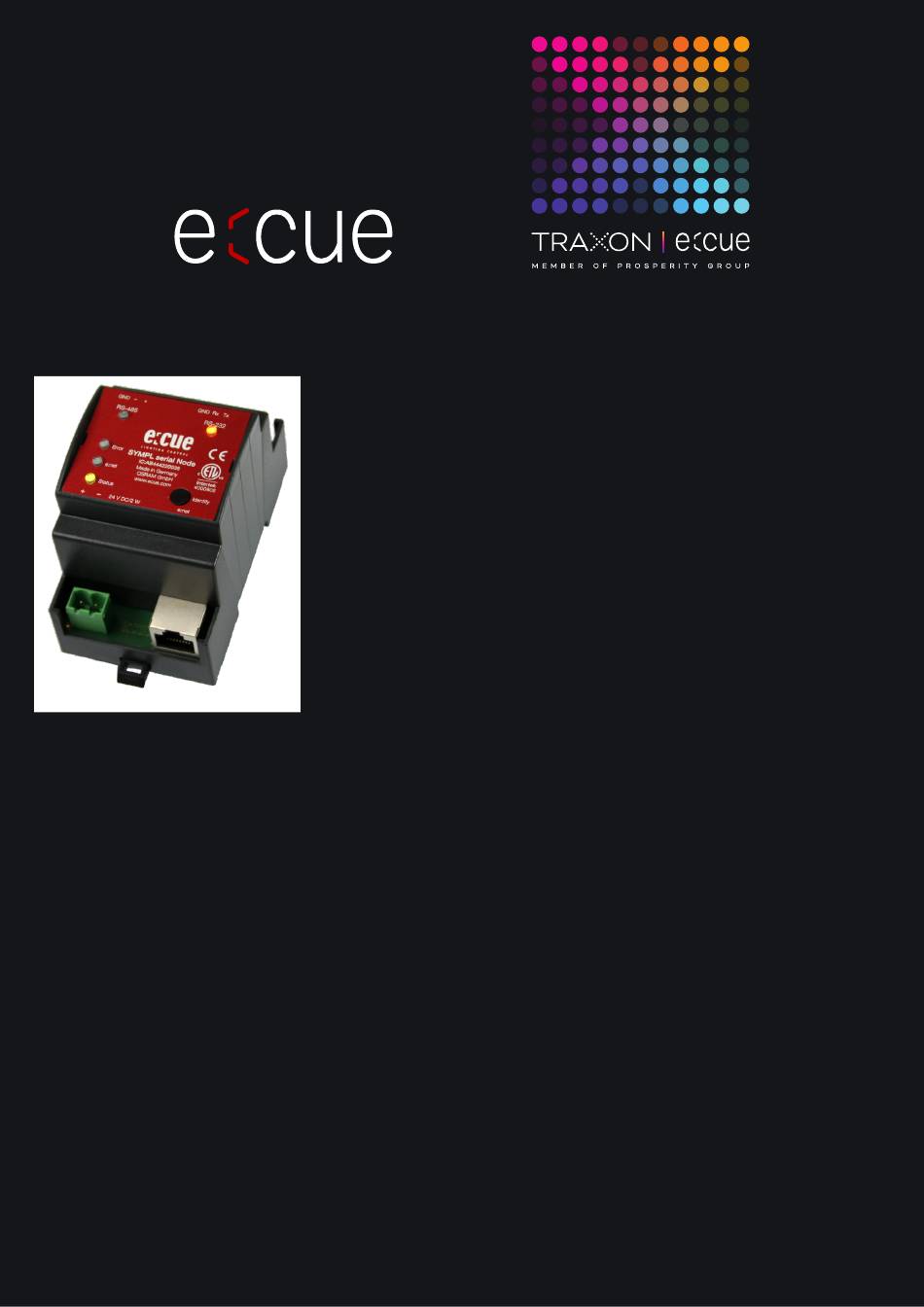

SYMPL serial Node — Bedienungsanleitung | Gerätebeschreibung Lieferumfang Der Lieferumfang vom e:cue SYMPL serial Node - Produktnummer AB444220035, umfasst: SYMPL serial Node Sicherheitshinweise Willkommenskarte (Englisch) Produktdaten Abmessungen (B x H x T) 53.5 x 90.5 x 62 mm (ohne Befestigungsclip) -
Seite 5: Anschlüsse Und Schnittstellen
(Vcc+, Vcc– links nach rechts) 10 e:net / Ethernet Anschluss “4.3 Ethernet-Verbindung” auf Seite 07 Benutzeroberfläche: LEDs Der e:cue SYMPL serial Node hat fünf LEDs auf der Frontseite. Die fünf LEDs zeigen die Grundzustände des SYMPL serial Nodes an. LEDs ... -
Seite 6: Allgemeine Hinweise
Überprüfen Sie die Vollständigkeit des Lieferumfanges nach Kapitel “2.1 Lieferumfang” auf Seite Inhalt Sollten Komponenten beschädigt sein oder fehlen, wenden Sie sich an Ihren Traxon e:cue Support Service. Garantiebestimmungen Abhängig vom Produkt können Garantie und Gewährleistung zeitlich unterschiedlich befristet sein. Die Garantie- und Gewährleistungsbestimmungen finden sich in der Regel im Angebot und in der... -
Seite 7: Technischer Support
+49 (5251) 54648-0 support@ecue.com Installation Zur Installation vom e:cue SYMPL serial Node montieren Sie diesen auf einer Hutschiene und schließen die Spannungsversorgung, eine e:net-Verbindung und DMX-Geräte an. Die Reihenfolge der Kabelanbindung ist beliebig. Schalten Sie die Stromversorgung erst an, wenn alle Kabel angeschlossen sind. -
Seite 8: Serielle Schnittstellen-Verbindung
(Midspan-/Endspan-Device) an. Externes Netzteil: Verbinden Sei den e:cue SYMPL serial Node mit einem NEC Class 2 24 V DC Netzteil. Das Anliegen von Stromversorgung am Node entspricht einem Anschalten des Gerätes. Verwenden Sie hierfür die 2-polige Anschlussklemme und schließen Sie die Stromkabel entsprechend der auf dem Produktschild angegebenen Beschriftung an. -
Seite 9: Netzwerkeinstellung Über Sympholight
SYMPL serial Node — Bedienungsanleitung | Netzwerk-Konfiguration Standardeinstellungen vom Netzwerk Der e:cue SYMPL serial Node hat als Werkseinstellung die Standard-IP-Adresse 192.168.123.1. Subnetz-Maske: 255.255.255.0. DHCP ist standardmäßig aktiviert. Zugangsdaten für die SYMPL serial Node-Webschnittstelle Das voreingestellte Passwort lautet: ecue Um Änderungen der Netzwerkeinstellungen vorzunehmen, können Sie entweder SYMPHOLIGHT oder die Webschnittstelle des SYMPL Nodes verwenden: Netzwerkeinstellung über SYMPHOLIGHT... -
Seite 10: Firmware-Update
Inhalt Demontage Um den e:cue SYMPL serial Node abzubauen, trennen Sie alle verbundenen Kabel und Anschlüsse von dem Gerät. Entfernen Sie den SYMPL serial Node von der Hutschiene, indem Sie die schwarze Hutschienen- Entriegelung ziehen und das Gerät von der Hutschiene lösen. Die Demontage ist abgeschlossen. -
Seite 11: Abmessungen
SYMPL serial Node — Bedienungsanleitung | Abmessungen Abmessungen Alle Abmessungen in mm 53.5 90.5 Inhalt Bitte informieren Sie sich über die neuesten Aktualisierungen und Änderungen auf der Traxon-Website. © 2023 TRAXON TECHNOLOGIES. ALLE RECHTE VORBEHALTEN. www.traxon-ecue.com...
