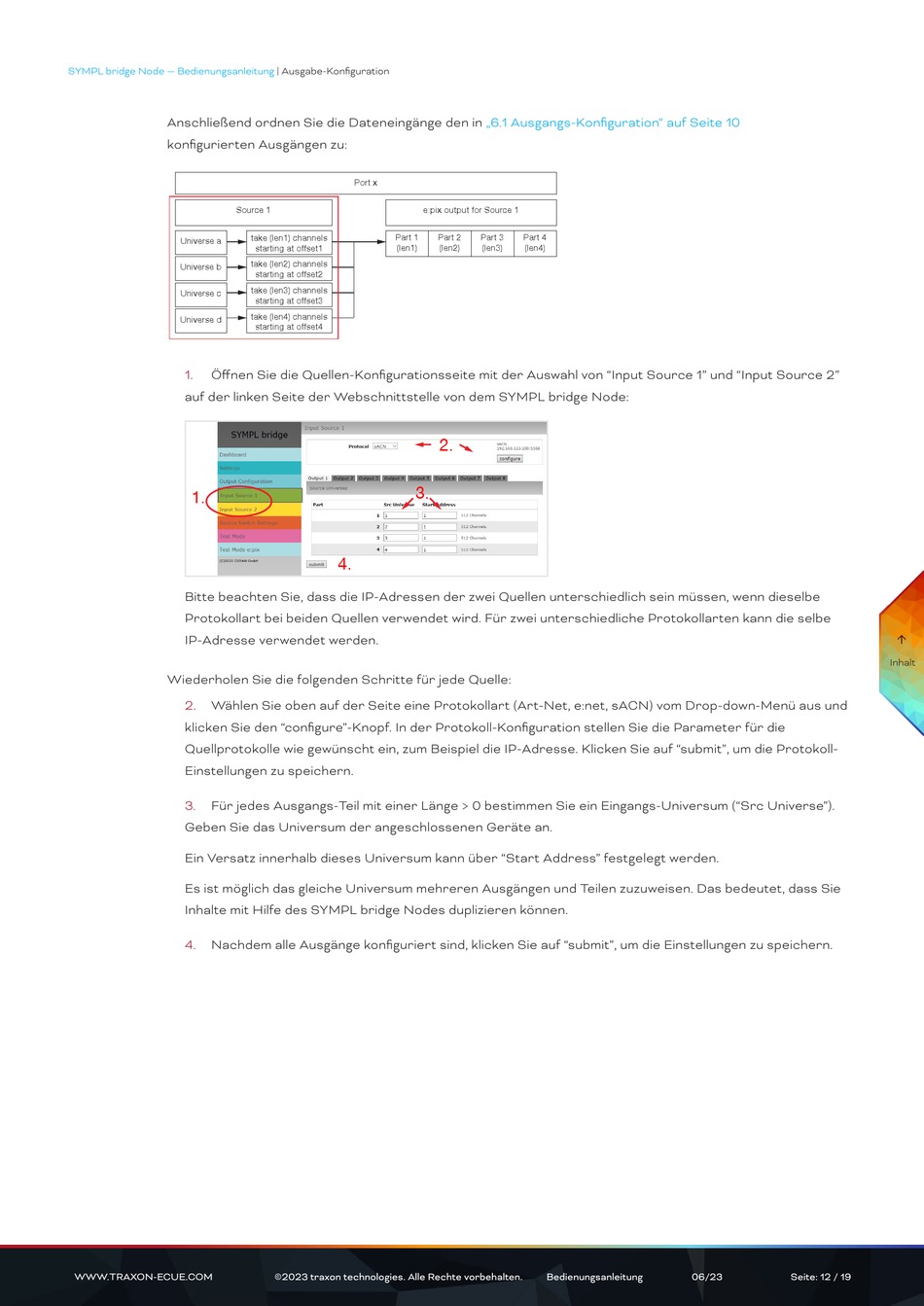

SYMPL bridge Node — Bedienungsanleitung
Anschließend ordnen Sie die Dateneingänge den in
konfigurierten Ausgängen zu:
Source 1
Universe a
Universe b
Universe c
Universe d
1.
Öffnen Sie die Quellen-Konfigurationsseite mit der Auswahl von "Input Source 1" und "Input Source 2"
auf der linken Seite der Webschnittstelle von dem SYMPL bridge Node:
1.
Bitte beachten Sie, dass die IP-Adressen der zwei Quellen unterschiedlich sein müssen, wenn dieselbe
Protokollart bei beiden Quellen verwendet wird. Für zwei unterschiedliche Protokollarten kann die selbe
IP-Adresse verwendet werden.
Wiederholen Sie die folgenden Schritte für jede Quelle:
2.
Wählen Sie oben auf der Seite eine Protokollart (Art-Net, e:net, sACN) vom Drop-down-Menü aus und
klicken Sie den "configure"-Knopf. In der Protokoll-Konfiguration stellen Sie die Parameter für die
Quellprotokolle wie gewünscht ein, zum Beispiel die IP-Adresse. Klicken Sie auf "submit", um die Protokoll-
Einstellungen zu speichern.
3.
Für jedes Ausgangs-Teil mit einer Länge > 0 bestimmen Sie ein Eingangs-Universum ("Src Universe").
Geben Sie das Universum der angeschlossenen Geräte an.
Ein Versatz innerhalb dieses Universum kann über "Start Address" festgelegt werden.
Es ist möglich das gleiche Universum mehreren Ausgängen und Teilen zuzuweisen. Das bedeutet, dass Sie
Inhalte mit Hilfe des SYMPL bridge Nodes duplizieren können.
4.
Nachdem alle Ausgänge konfiguriert sind, klicken Sie auf "submit", um die Einstellungen zu speichern.
WWW.TRAXON-ECUE.COM
| Ausgabe-Konfiguration
Port x
e:pix output for Source 1
take (len1) channels
Part 1
(len1)
starting at offset1
take (len2) channels
starting at offset2
take (len3) channels
starting at offset3
take (len4) channels
starting at offset4
3.
4.
©2023 traxon technologies. Alle Rechte vorbehalten.
„6.1 Ausgangs-Konfiguration" auf Seite 10
Part 2
Part 3
Part 4
(len2)
(len3)
(len4)
2.
Bedienungsanleitung
06/23
Seite: 12 / 19
