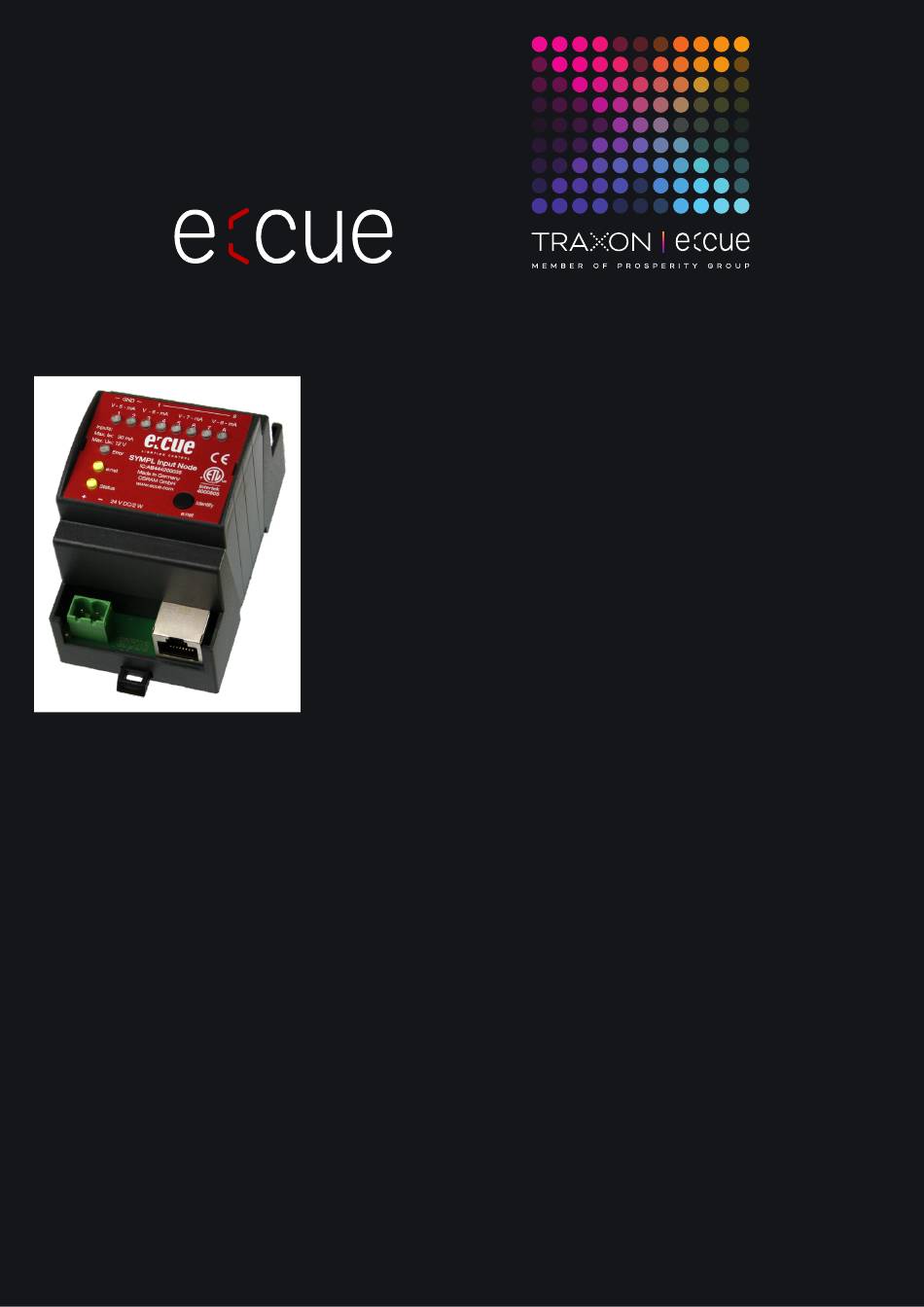

Traxon e:cue SYMPL input Node Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Lesen Sie die Bedienungsanleitung und das Heft
"Sicherheitshinweise" sorgfältig durch. Alle Änderungen
vorbehalten. Rechtschreibfehler oder andere Fehler
rechtfertigen keinen Anspruch bei Schäden. Alle Maße sollten an
einem realen Gerät überprüft werden. Modifikation des
Produktes ist verboten.
Diese Anleitung richtet sich an Installateure, IT-Administratoren
und Benutzer des Produktes.
Alle in dieser Anleitung genannten Bezeichnungen von
Erzeugnissen und Markenzeichen sind Marken der jeweiligen
Hersteller.
Außer für interne Verwendung ist die Überlassung dieser
Anleitung an Dritte, die gesamte oder auszugsweise
Veröffentlichung, Verwertung oder Mitteilung in jeglicher Art und
Form nicht gestattet.
Downloads und mehr Informationen unter:
www.ecue.com
SYMPL input Node
Bedienungsanleitung
Ausgabe:
18.07.23 [DE_SYMPL_input_Node_Setup_v3p0]
Herausgegeben von:
Traxon Technologies Europe GmbH
Karl-Schurz-Strasse 38
33100 Paderborn, Deutschland
©2023 Traxon Technologies Europe GmbH
Alle Rechte vorbehalten
Traxon Technologies Europe GmbH
Kundenservice
Karl-Schurz-Str. 38
33100 Paderborn, Deutschland
+49 5251 54648-0
support@ecue.com
AB444200035
e:cue
Inhaltsverzeichnis
Verwandte Anleitungen für Traxon e:cue SYMPL input Node
Inhaltszusammenfassung für Traxon e:cue SYMPL input Node
- Seite 1 Produktes ist verboten. 33100 Paderborn, Deutschland Diese Anleitung richtet sich an Installateure, IT-Administratoren und Benutzer des Produktes. ©2023 Traxon Technologies Europe GmbH Alle in dieser Anleitung genannten Bezeichnungen von Alle Rechte vorbehalten Erzeugnissen und Markenzeichen sind Marken der jeweiligen Hersteller.
-
Seite 2: Inhaltsverzeichnis
Netzwerkeinstellung über SYMPHOLIGHT Netzwerkeinstellung über die Webschnittstelle Firmware-Update Demontage Zertifizierung Abmessungen Anwendungsbeispiele 10.1 Sensor 0/4 ... 20 mA 2-wire 10.2 Sensor 0/4 ... 20 mA 3-wire 10.3 Potentialfreie Kontakte WWW.TRAXON-ECUE.COM ©2023 traxon technologies. Alle Rechte vorbehalten. Bedienungsanleitung 07/23 Seite: 02 / 12... -
Seite 3: Sicherheitshinweise

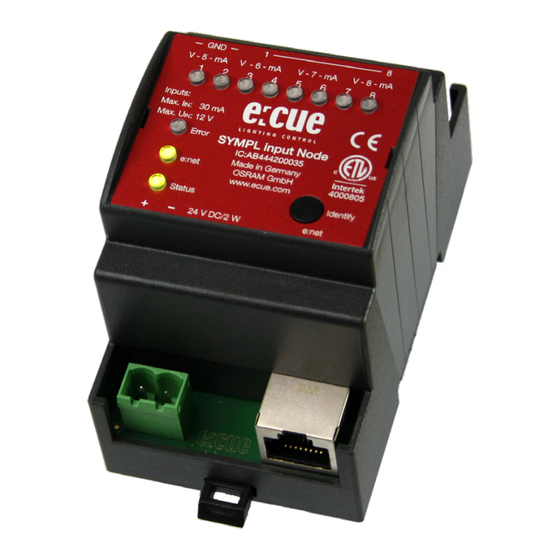

SYMPHOLIGHT. Alle Aktivitäten werden von SYMPHOLIGHT gesteuert. Die Verbindungen zwischen Servern, Cores und Nodes erfolgen immer über e:net mittels Ethernet. Der e:cue SYMPL input Node ist ein achtkanaliges analoges Interface für die e:cue Steuerungslösung SYMPHOLIGHT. Er bietet acht unabhängige analoge 10 V-Eingänge, vier davon können auf 20 mA Konstantstrom umgeschaltet werden. -
Seite 4: Lieferumfang
SYMPL input Node — Bedienungsanleitung | Gerätebeschreibung Lieferumfang Der Lieferumfang vom e:cue SYMPL input Node - Produktnummer AB444200035, umfasst: SYMPL input Node Sicherheitshinweise Willkommenskarte (Englisch) Produktdaten Abmessungen (B x H x T) 53,5 x 90,5 x 62 mm (ohne Befestigungsclip) -
Seite 5: Anschlüsse Und Schnittstellen
(Vcc+, Vcc– links nach rechts) 10 e:net / Ethernet “4.3 Ethernet-Verbindung” auf Seite Benutzeroberfläche: LEDs Der e:cue SYMPL input Node hat 11 LEDs auf der Frontseite. Die 11 LEDs zeigen die Grundzustände des Inhalt SYMPL input Nodes an. LEDs Status An: Im Online-Zustand leuchtet die LED konstant. -
Seite 6: Allgemeine Hinweise
Überprüfen Sie die Vollständigkeit des Lieferumfanges nach Kapitel “2.1 Lieferumfang” auf Seite Sollten Komponenten beschädigt sein oder fehlen, wenden Sie sich an Ihren Traxon e:cue Support Service. Garantiebestimmungen Abhängig vom Produkt können Garantie und Gewährleistung zeitlich unterschiedlich befristet sein. Die Garantie- und Gewährleistungsbestimmungen finden sich in der Regel im Angebot und in der... -
Seite 7: Entsorgung
+49 (5251) 54648-0 support@ecue.com Installation Zur Installation vom e:cue SYMPL input Node montieren Sie diesen auf einer Hutschiene und schließen die Spannungsversorgung, eine e:net-Verbindung und Lasten an. Die Reihenfolge der Kabelanbindung ist beliebig. Schalten Sie die Stromversorgung erst an, wenn alle Kabel ... -
Seite 8: Ethernet-Verbindung
Inhalt Spannungsversorgung Verbinden Sei den e:cue SYMPL input Node mit einem NEC Class 2 24 V DC Netzteil. Das Anliegen von Stromversorgung am Node entspricht einem Anschalten des Gerätes. Verwenden Sie hierfür die 2-polige Anschlussklemme und schließen Sie die Stromkabel entsprechend der auf dem Produktschild angegebenen Beschriftung an. -
Seite 9: Netzwerkeinstellung Über Sympholight
SYMPL input Node — Bedienungsanleitung | Netzwerk-Konfiguration Der e:cue SYMPL input Node hat als Werkseinstellung die Standard-IP-Adresse 192.168.123.1. Subnetz-Maske: 255.255.255.0. DHCP ist standardmäßig aktiviert. Zugangsdaten für die SYMPL input Node-Webschnittstelle Das voreingestellte Passwort lautet: ecue Um Änderungen der Netzwerkeinstellungen vorzunehmen, können Sie entweder SYMPHOLIGHT oder die Webschnittstelle des SYMPL Nodes verwenden: Netzwerkeinstellung über SYMPHOLIGHT... -
Seite 10: Firmware-Update
Inhalt Demontage Um den e:cue SYMPL input Node abzubauen, trennen Sie alle verbundenen Kabel und Anschlüsse von dem Gerät. Entfernen Sie den SYMPL input Node von der Hutschiene, indem Sie die schwarze Hutschienen- Entriegelung ziehen und das Gerät von der Hutschiene lösen. Die Demontage ist abgeschlossen. -
Seite 11: Abmessungen
Sensor 4 ... 20 mA Sensor 4 ... 20 mA – – 12 V DC – 12 V DC – Bei Einsatz mehrerer 2-Draht-Sensoren muss jeder Sensor ein eigenes Netzteil erhalten. WWW.TRAXON-ECUE.COM ©2023 traxon technologies. Alle Rechte vorbehalten. Bedienungsanleitung 07/23 Seite: 11 / 12... -
Seite 12: Sensor 0/4
12 V DC Inhalt – Die Betriebsart muss auf Spannungs-Eingang gestellt sein. Anderenfalls kann der e:cue SYMPL input Node beschädigt werden. Bitte informieren Sie sich über die neuesten Aktualisierungen und Änderungen auf der Traxon-Website. © 2023 TRAXON TECHNOLOGIES. ALLE RECHTE VORBEHALTEN. www.traxon-ecue.com...
