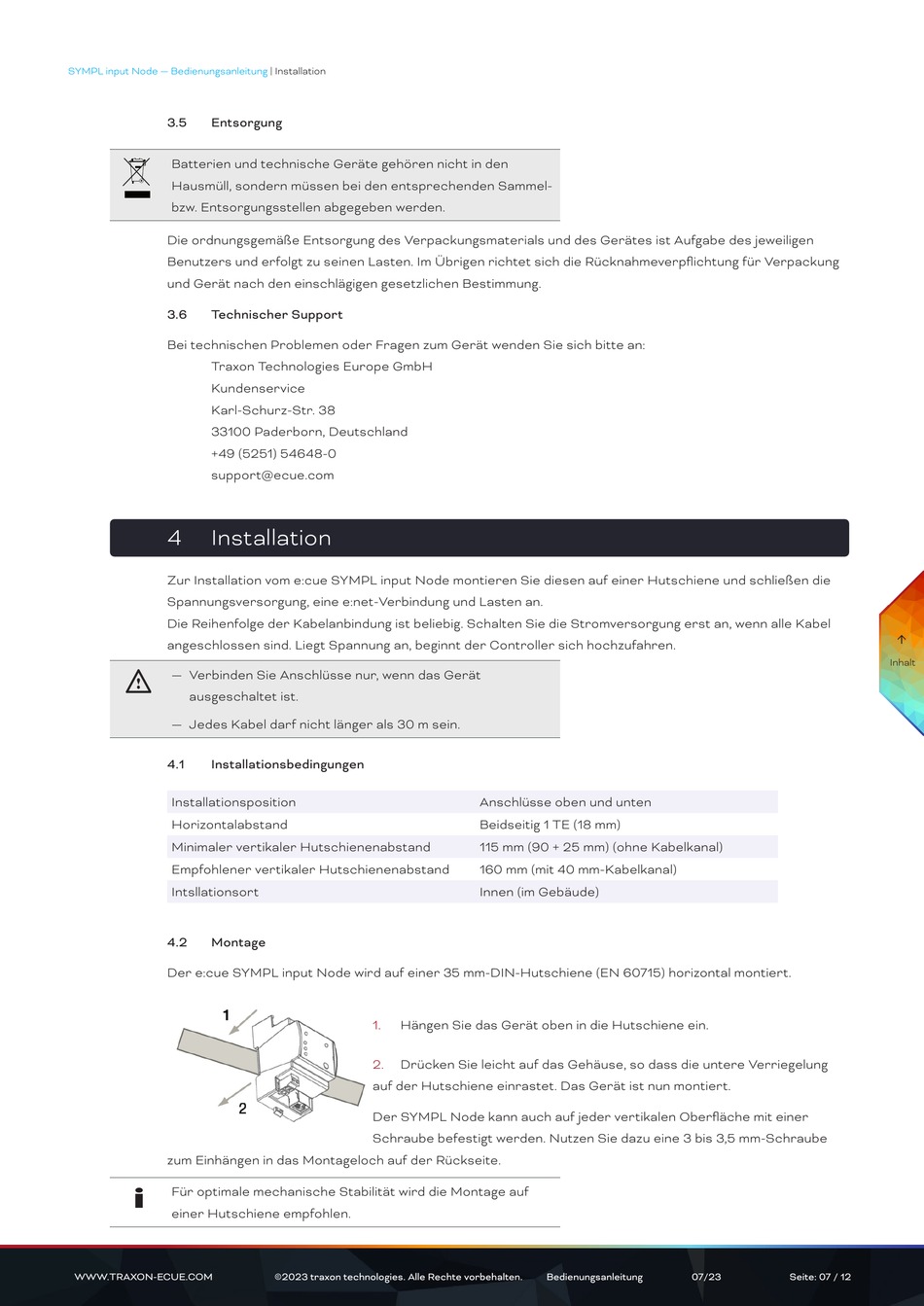

SYMPL input Node — Bedienungsanleitung
3.5
Entsorgung
Batterien und technische Geräte gehören nicht in den
Hausmüll, sondern müssen bei den entsprechenden Sammel-
bzw. Entsorgungsstellen abgegeben werden.
Die ordnungsgemäße Entsorgung des Verpackungsmaterials und des Gerätes ist Aufgabe des jeweiligen
Benutzers und erfolgt zu seinen Lasten. Im Übrigen richtet sich die Rücknahmeverpflichtung für Verpackung
und Gerät nach den einschlägigen gesetzlichen Bestimmung.
3.6
Technischer Support
Bei technischen Problemen oder Fragen zum Gerät wenden Sie sich bitte an:
Traxon Technologies Europe GmbH
Kundenservice
Karl-Schurz-Str. 38
33100 Paderborn, Deutschland
+49 (5251) 54648-0
support@ecue.com
4
Installation
Zur Installation vom e:cue SYMPL input Node montieren Sie diesen auf einer Hutschiene und schließen die
Spannungsversorgung, eine e:net-Verbindung und Lasten an.
Die Reihenfolge der Kabelanbindung ist beliebig. Schalten Sie die Stromversorgung erst an, wenn alle Kabel
angeschlossen sind. Liegt Spannung an, beginnt der Controller sich hochzufahren.
— Verbinden Sie Anschlüsse nur, wenn das Gerät
!
ausgeschaltet ist.
— Jedes Kabel darf nicht länger als 30 m sein.
4.1
Installationsbedingungen
Installationsposition
Horizontalabstand
Minimaler vertikaler Hutschienenabstand
Empfohlener vertikaler Hutschienenabstand
Intsllationsort
4.2
Montage
Der e:cue SYMPL input Node wird auf einer 35 mm-DIN-Hutschiene (EN 60715) horizontal montiert.
zum Einhängen in das Montageloch auf der Rückseite.
i
Für optimale mechanische Stabilität wird die Montage auf
einer Hutschiene empfohlen.
WWW.TRAXON-ECUE.COM
| Installation
1.
Hängen Sie das Gerät oben in die Hutschiene ein.
2.
Drücken Sie leicht auf das Gehäuse, so dass die untere Verriegelung
auf der Hutschiene einrastet. Das Gerät ist nun montiert.
Der SYMPL Node kann auch auf jeder vertikalen Oberfläche mit einer
Schraube befestigt werden. Nutzen Sie dazu eine 3 bis 3,5 mm-Schraube
©2023 traxon technologies. Alle Rechte vorbehalten.
Anschlüsse oben und unten
Beidseitig 1 TE (18 mm)
115 mm (90 + 25 mm) (ohne Kabelkanal)
160 mm (mit 40 mm-Kabelkanal)
Innen (im Gebäude)
Bedienungsanleitung
07/23
Seite: 07 / 12
