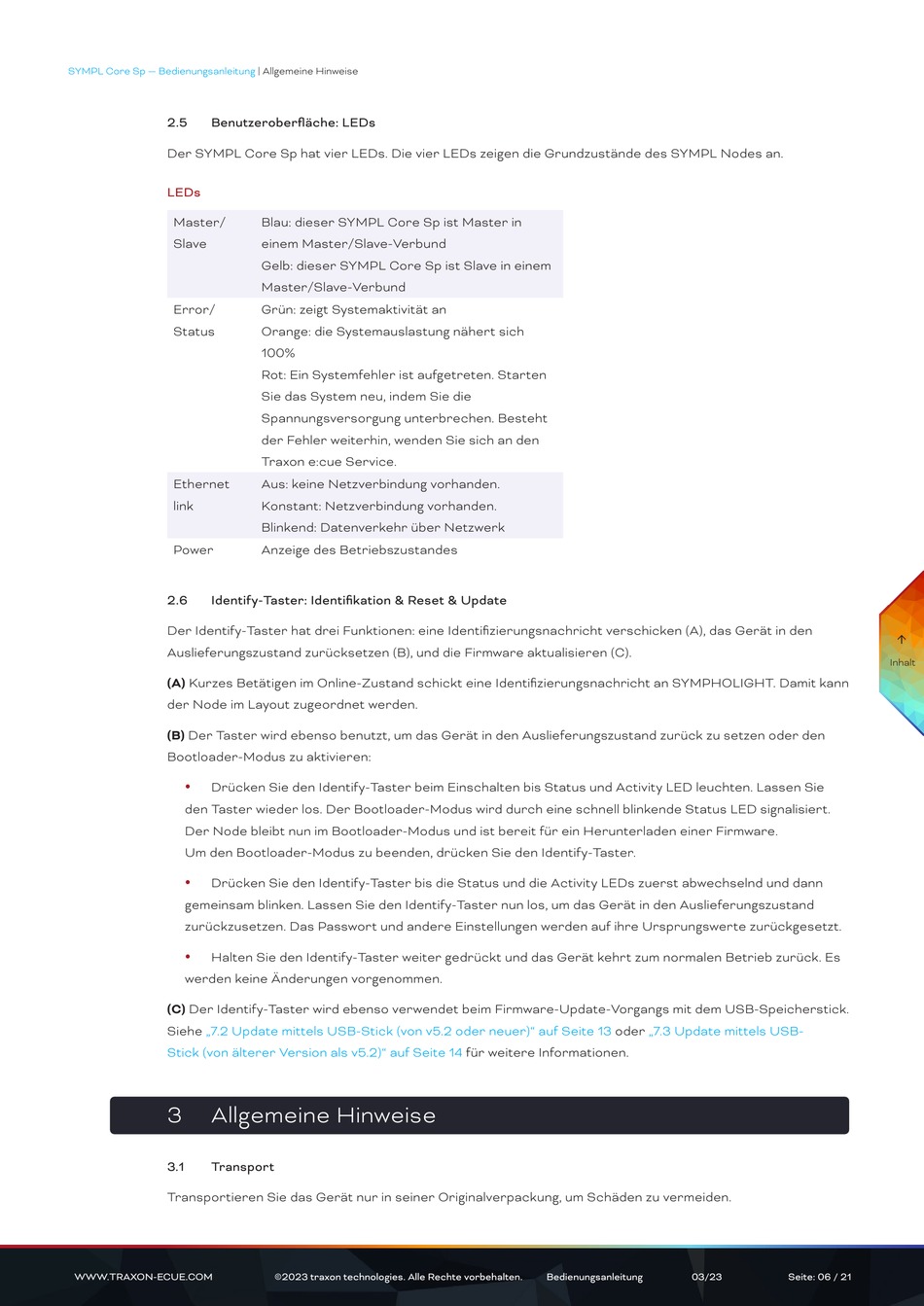

SYMPL Core Sp — Bedienungsanleitung
2.5
Benutzeroberfläche: LEDs
Der SYMPL Core Sp hat vier LEDs. Die vier LEDs zeigen die Grundzustände des SYMPL Nodes an.
LEDs
Master/
Slave
Error/
Status
Ethernet
link
Power
2.6
Identify-Taster: Identifikation & Reset & Update
Der Identify-Taster hat drei Funktionen: eine Identifizierungsnachricht verschicken (A), das Gerät in den
Auslieferungszustand zurücksetzen (B), und die Firmware aktualisieren (C).
(A) Kurzes Betätigen im Online-Zustand schickt eine Identifizierungsnachricht an SYMPHOLIGHT. Damit kann
der Node im Layout zugeordnet werden.
(B) Der Taster wird ebenso benutzt, um das Gerät in den Auslieferungszustand zurück zu setzen oder den
Bootloader-Modus zu aktivieren:
y
Drücken Sie den Identify-Taster beim Einschalten bis Status und Activity LED leuchten. Lassen Sie
den Taster wieder los. Der Bootloader-Modus wird durch eine schnell blinkende Status LED signalisiert.
Der Node bleibt nun im Bootloader-Modus und ist bereit für ein Herunterladen einer Firmware.
Um den Bootloader-Modus zu beenden, drücken Sie den Identify-Taster.
y
Drücken Sie den Identify-Taster bis die Status und die Activity LEDs zuerst abwechselnd und dann
gemeinsam blinken. Lassen Sie den Identify-Taster nun los, um das Gerät in den Auslieferungszustand
zurückzusetzen. Das Passwort und andere Einstellungen werden auf ihre Ursprungswerte zurückgesetzt.
y
Halten Sie den Identify-Taster weiter gedrückt und das Gerät kehrt zum normalen Betrieb zurück. Es
werden keine Änderungen vorgenommen.
(C) Der Identify-Taster wird ebenso verwendet beim Firmware-Update-Vorgangs mit dem USB-Speicherstick.
Siehe
„7.2 Update mittels USB-Stick (von v5.2 oder neuer)" auf Seite 13
Stick (von älterer Version als v5.2)" auf Seite 14
3
Allgemeine Hinweise
3.1
Transport
Transportieren Sie das Gerät nur in seiner Originalverpackung, um Schäden zu vermeiden.
WWW.TRAXON-ECUE.COM
| Allgemeine Hinweise
Blau: dieser SYMPL Core Sp ist Master in
einem Master/Slave-Verbund
Gelb: dieser SYMPL Core Sp ist Slave in einem
Master/Slave-Verbund
Grün: zeigt Systemaktivität an
Orange: die Systemauslastung nähert sich
100%
Rot: Ein Systemfehler ist aufgetreten. Starten
Sie das System neu, indem Sie die
Spannungsversorgung unterbrechen. Besteht
der Fehler weiterhin, wenden Sie sich an den
Traxon e:cue Service.
Aus: keine Netzverbindung vorhanden.
Konstant: Netzverbindung vorhanden.
Blinkend: Datenverkehr über Netzwerk
Anzeige des Betriebszustandes
©2023 traxon technologies. Alle Rechte vorbehalten.
oder
für weitere Informationen.
Bedienungsanleitung
„7.3 Update mittels USB-
03/23
Seite: 06 / 21
