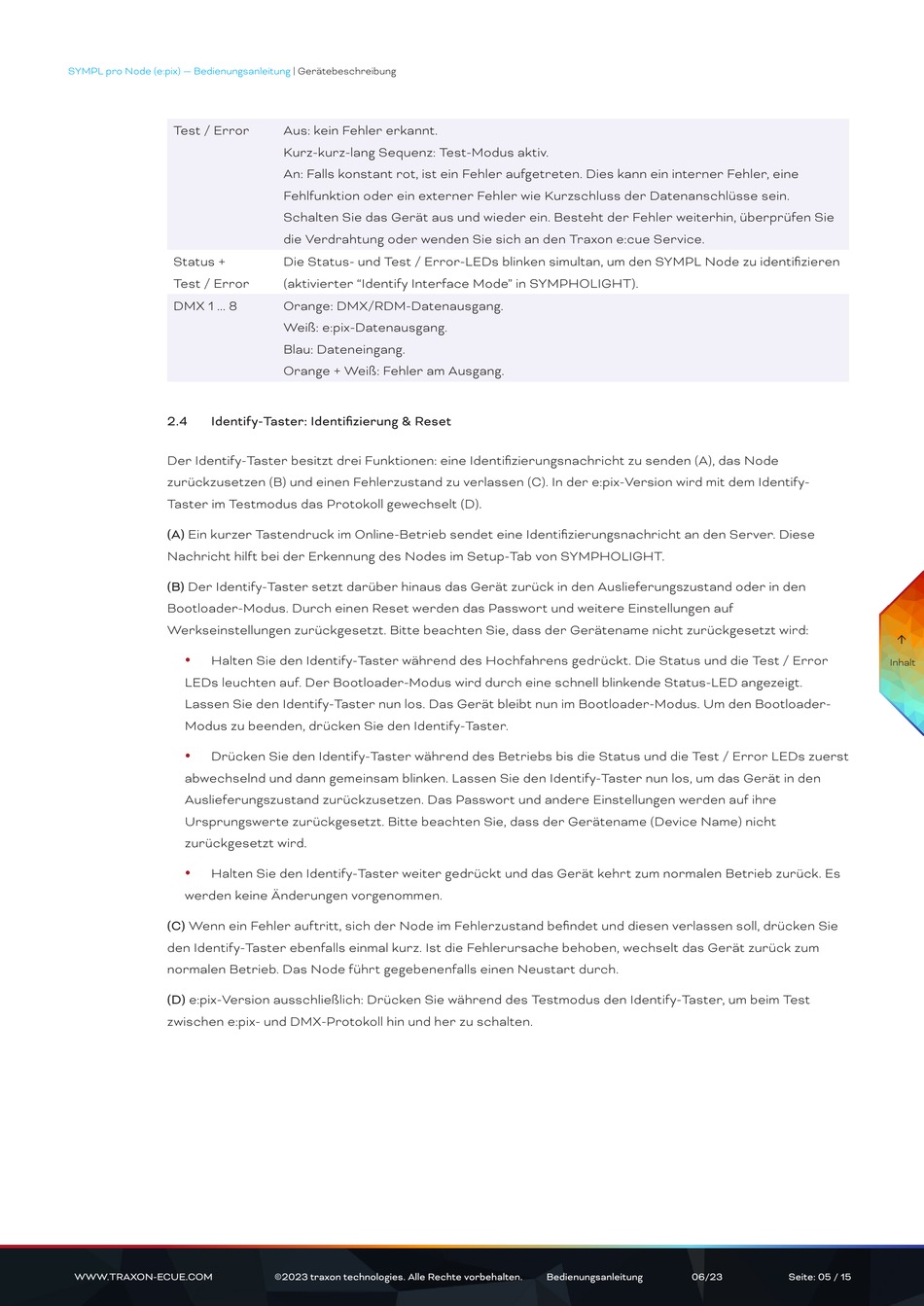

SYMPL pro Node (e:pix) — Bedienungsanleitung
Test / Error
Status +
Test / Error
DMX 1 ... 8
2.4
Identify-Taster: Identifizierung & Reset
Der Identify-Taster besitzt drei Funktionen: eine Identifizierungsnachricht zu senden (A), das Node
zurückzusetzen (B) und einen Fehlerzustand zu verlassen (C). In der e:pix-Version wird mit dem Identify-
Taster im Testmodus das Protokoll gewechselt (D).
(A) Ein kurzer Tastendruck im Online-Betrieb sendet eine Identifizierungsnachricht an den Server. Diese
Nachricht hilft bei der Erkennung des Nodes im Setup-Tab von SYMPHOLIGHT.
(B) Der Identify-Taster setzt darüber hinaus das Gerät zurück in den Auslieferungszustand oder in den
Bootloader-Modus. Durch einen Reset werden das Passwort und weitere Einstellungen auf
Werkseinstellungen zurückgesetzt. Bitte beachten Sie, dass der Gerätename nicht zurückgesetzt wird:
y
Halten Sie den Identify-Taster während des Hochfahrens gedrückt. Die Status und die Test / Error
LEDs leuchten auf. Der Bootloader-Modus wird durch eine schnell blinkende Status-LED angezeigt.
Lassen Sie den Identify-Taster nun los. Das Gerät bleibt nun im Bootloader-Modus. Um den Bootloader-
Modus zu beenden, drücken Sie den Identify-Taster.
y
Drücken Sie den Identify-Taster während des Betriebs bis die Status und die Test / Error LEDs zuerst
abwechselnd und dann gemeinsam blinken. Lassen Sie den Identify-Taster nun los, um das Gerät in den
Auslieferungszustand zurückzusetzen. Das Passwort und andere Einstellungen werden auf ihre
Ursprungswerte zurückgesetzt. Bitte beachten Sie, dass der Gerätename (Device Name) nicht
zurückgesetzt wird.
y
Halten Sie den Identify-Taster weiter gedrückt und das Gerät kehrt zum normalen Betrieb zurück. Es
werden keine Änderungen vorgenommen.
(C) Wenn ein Fehler auftritt, sich der Node im Fehlerzustand befindet und diesen verlassen soll, drücken Sie
den Identify-Taster ebenfalls einmal kurz. Ist die Fehlerursache behoben, wechselt das Gerät zurück zum
normalen Betrieb. Das Node führt gegebenenfalls einen Neustart durch.
(D) e:pix-Version ausschließlich: Drücken Sie während des Testmodus den Identify-Taster, um beim Test
zwischen e:pix- und DMX-Protokoll hin und her zu schalten.
WWW.TRAXON-ECUE.COM
| Gerätebeschreibung
Aus: kein Fehler erkannt.
Kurz-kurz-lang Sequenz: Test-Modus aktiv.
An: Falls konstant rot, ist ein Fehler aufgetreten. Dies kann ein interner Fehler, eine
Fehlfunktion oder ein externer Fehler wie Kurzschluss der Datenanschlüsse sein.
Schalten Sie das Gerät aus und wieder ein. Besteht der Fehler weiterhin, überprüfen Sie
die Verdrahtung oder wenden Sie sich an den Traxon e:cue Service.
Die Status- und Test / Error-LEDs blinken simultan, um den SYMPL Node zu identifizieren
(aktivierter "Identify Interface Mode" in SYMPHOLIGHT).
Orange: DMX/RDM-Datenausgang.
Weiß: e:pix-Datenausgang.
Blau: Dateneingang.
Orange + Weiß: Fehler am Ausgang.
