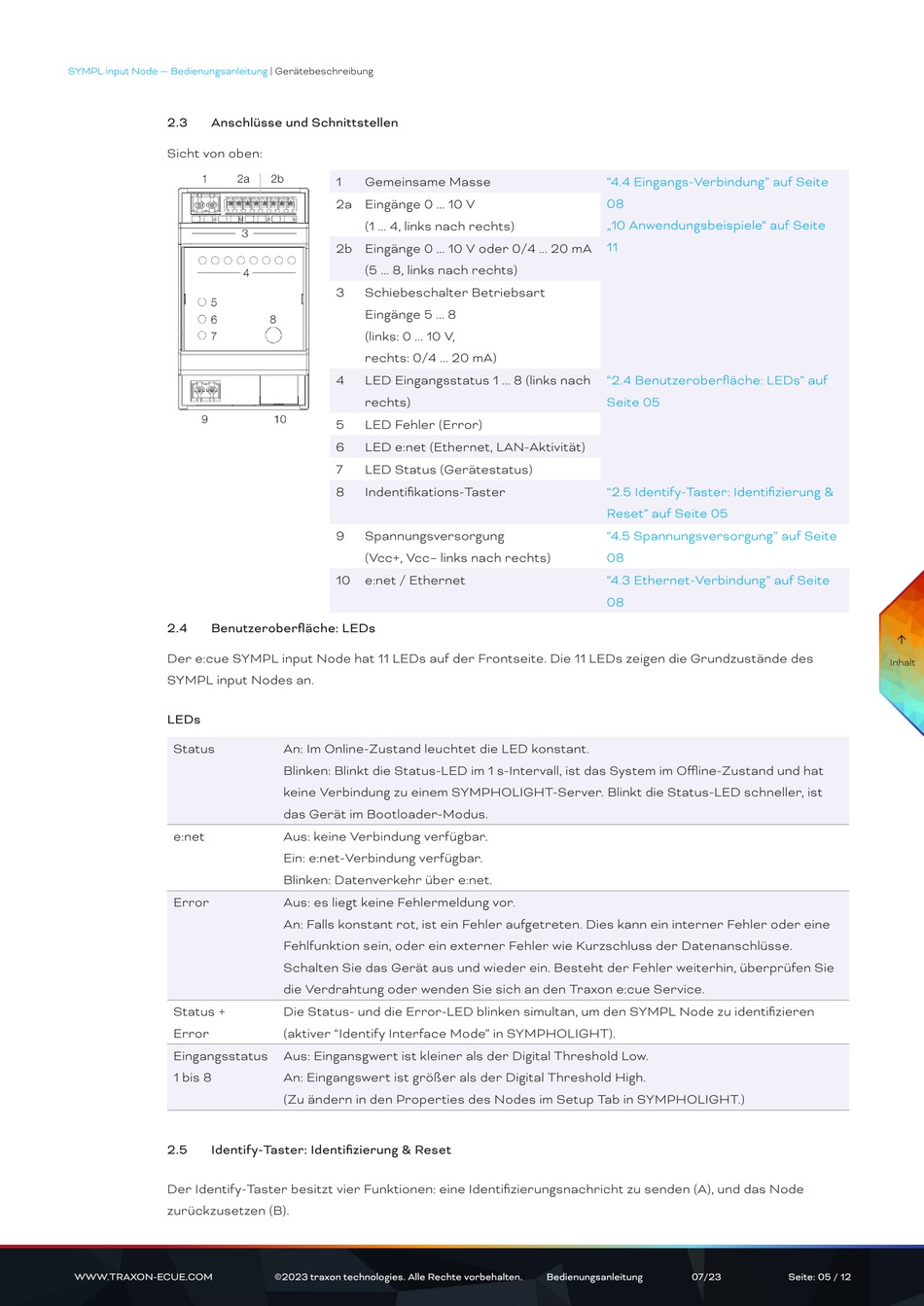

SYMPL input Node — Bedienungsanleitung
2.3
Anschlüsse und Schnittstellen
Sicht von oben:
2.4
Benutzeroberfläche: LEDs
Der e:cue SYMPL input Node hat 11 LEDs auf der Frontseite. Die 11 LEDs zeigen die Grundzustände des
SYMPL input Nodes an.
LEDs
Status
e:net
Error
Status +
Error
Eingangsstatus
1 bis 8
2.5
Identify-Taster: Identifizierung & Reset
Der Identify-Taster besitzt vier Funktionen: eine Identifizierungsnachricht zu senden (A), und das Node
zurückzusetzen (B).
WWW.TRAXON-ECUE.COM
| Gerätebeschreibung
1
Gemeinsame Masse
2a Eingänge 0 ... 10 V
(1 ... 4, links nach rechts)
2b Eingänge 0 ... 10 V oder 0/4 ... 20 mA
(5 ... 8, links nach rechts)
3
Schiebeschalter Betriebsart
Eingänge 5 ... 8
(links: 0 ... 10 V,
rechts: 0/4 ... 20 mA)
4
LED Eingangsstatus 1 ... 8 (links nach
rechts)
5
LED Fehler (Error)
6
LED e:net (Ethernet, LAN-Aktivität)
7
LED Status (Gerätestatus)
8
Indentifikations-Taster
9
Spannungsversorgung
(Vcc+, Vcc– links nach rechts)
10 e:net / Ethernet
An: Im Online-Zustand leuchtet die LED konstant.
Blinken: Blinkt die Status-LED im 1 s-Intervall, ist das System im Offline-Zustand und hat
keine Verbindung zu einem SYMPHOLIGHT-Server. Blinkt die Status-LED schneller, ist
das Gerät im Bootloader-Modus.
Aus: keine Verbindung verfügbar.
Ein: e:net-Verbindung verfügbar.
Blinken: Datenverkehr über e:net.
Aus: es liegt keine Fehlermeldung vor.
An: Falls konstant rot, ist ein Fehler aufgetreten. Dies kann ein interner Fehler oder eine
Fehlfunktion sein, oder ein externer Fehler wie Kurzschluss der Datenanschlüsse.
Schalten Sie das Gerät aus und wieder ein. Besteht der Fehler weiterhin, überprüfen Sie
die Verdrahtung oder wenden Sie sich an den Traxon e:cue Service.
Die Status- und die Error-LED blinken simultan, um den SYMPL Node zu identifizieren
(aktiver "Identify Interface Mode" in SYMPHOLIGHT).
Aus: Eingansgwert ist kleiner als der Digital Threshold Low.
An: Eingangswert ist größer als der Digital Threshold High.
(Zu ändern in den Properties des Nodes im Setup Tab in SYMPHOLIGHT.)
