Zeile 6 - Rücklauftemperatur Heizkreis1
Position
Beschreibung
P6.0
Akkumulierte Rücklauftemperatur Heizkreis 1
Anzeige der aktuellen Rücklauftemperatur, die bezüglich Faktoreinstellung in P9.5
akkumuliert ist.
P6.1
Rücklauftemperaturreferenz Heizkreis 1
Anzeige der aktuellen Referenz der Rücklauftemperaturbegrenzer.
Position
Einstellung von Bereich
P6.2
Einfluß der Rücklauftemperturbegrenzung auf die
Vorlauftemperatur in Heizkreis 1
Wenn die Rücklauftemperatur die eingestellte Grenze
überschreitet, wird die Vorlauftemperatur angehoben
oder abgesenkt. Der Wert bestimmt das Ausmaß der
Änderung (Verstärkung), und das Vorzeichen die Richtung.
+ Vorlauftemperatur wird angehoben
– Vorlauftemperatur wird abgesenkt
P6.3
Rücklauftemperatur in Heizkreis 1 - obere Begrenzung
(Abb. 1)
P6.4
Rücklauftemperatur in Heizkreis 1 - untere Begrenzung
(Abb 1)
P6.5
Rücklauftemperaturbegrenzung - Anfangswert für die
gleitende Begrenzung in Heizkreis 1
Einstellen der Außentemperatur, bei der die gleitende
Begrenzung beginnen soll (witterungsgeführte
Begrenzung). Siehe Abb. 1
P6.6
Rücklauftemperatur in Heizkreis 1 - Kennlinienneigung
Einstellen der Kennlinienneigung in Verbindung mit
gleitender Begrenzung (witterungsgeführte Begrenzung).
Siehe Abb. 1.
0 - 25 entsprechen 0,0 - 2,5 in der Verstärkung.

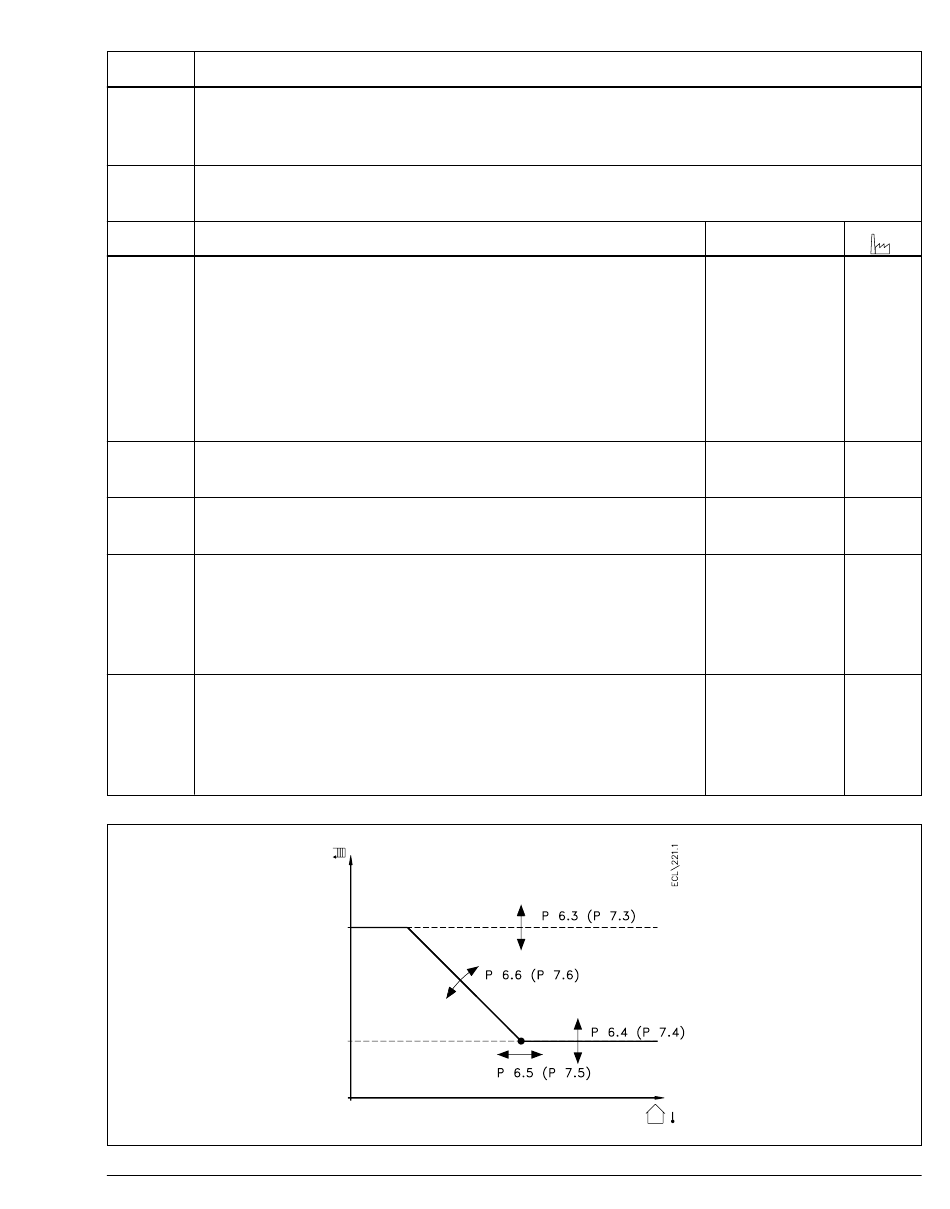

Abb. 1
BC-HM
VI.74.D1.03 © Danfoss 11/95
–9 bis +9
–2
10 - 90 °C
90 °C
10 - 90 °C
45 °C
–20 bis +20 °C +15 °C
0 - 25
12
15
