g) Einstellung der Heizkenn-
linienneigung in Kreis 1
Die Heizkennlinienneigung kann im
Bereich von 0,2 bis 3,4 eingestellt wer-
den. Die Heizkennlinie ist vom Werk auf
1,8 eingestellt. Einstellung >|< (d) über-
steuert das Potentiometer bis auf 1,8.
Wenn bei einer Außentemperatur von
unter +5 °C keine befriedigende Raum-
temperatur erreicht werden kann, ist die
Heizkennlinienneigung durch Drehen
von Potentiometer g) zu vergrößern.
8
Potentiometereinstellungen
g) Heizkennlinienneigung in Heizkreis 1.
h) Parallelverschiebung der
i) Heizkennlinienneigung in Heizkreis 2
j) Niveau des reduzierten Betriebes.
Bei Außentemperaturen von über +5 °C
ist eine Parallelverschiebung der
Heizkennlinie mit Knopf d) vorzunehmen.

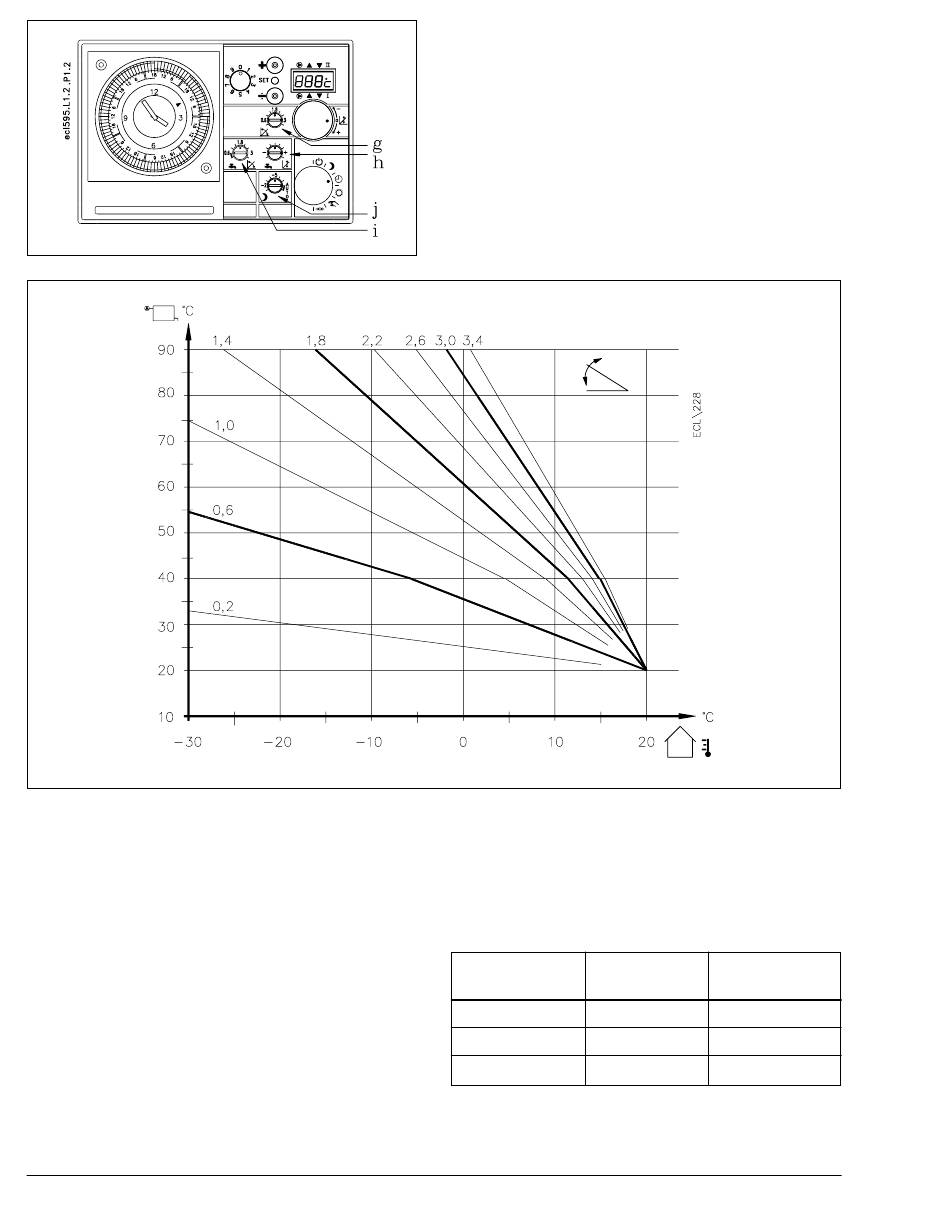

Beispiele für das Einstellen der
Heizkennlinie der Heizungsanlage
* Dimensionierte Außentemperatur. Normaler-
VI.74.D1.03 © Danfoss 11/95
Heizkennlinie in Heizkreis 2 oder
Warmwassertemperatureinstellung.
oder Wahl der Warmwasserfunktion.
Heizkörper
Außentemp.*
(80 °C)
–25 °C
1,2
–15 °C
1,6
–10 °C
1,8
weise wird die niedrigste in der Heizsaison vor-
kommende Außentemperatur zugrunde gelegt.
Fußboden
(40 °C)
0,35
0,45
0,55
BC-HM
