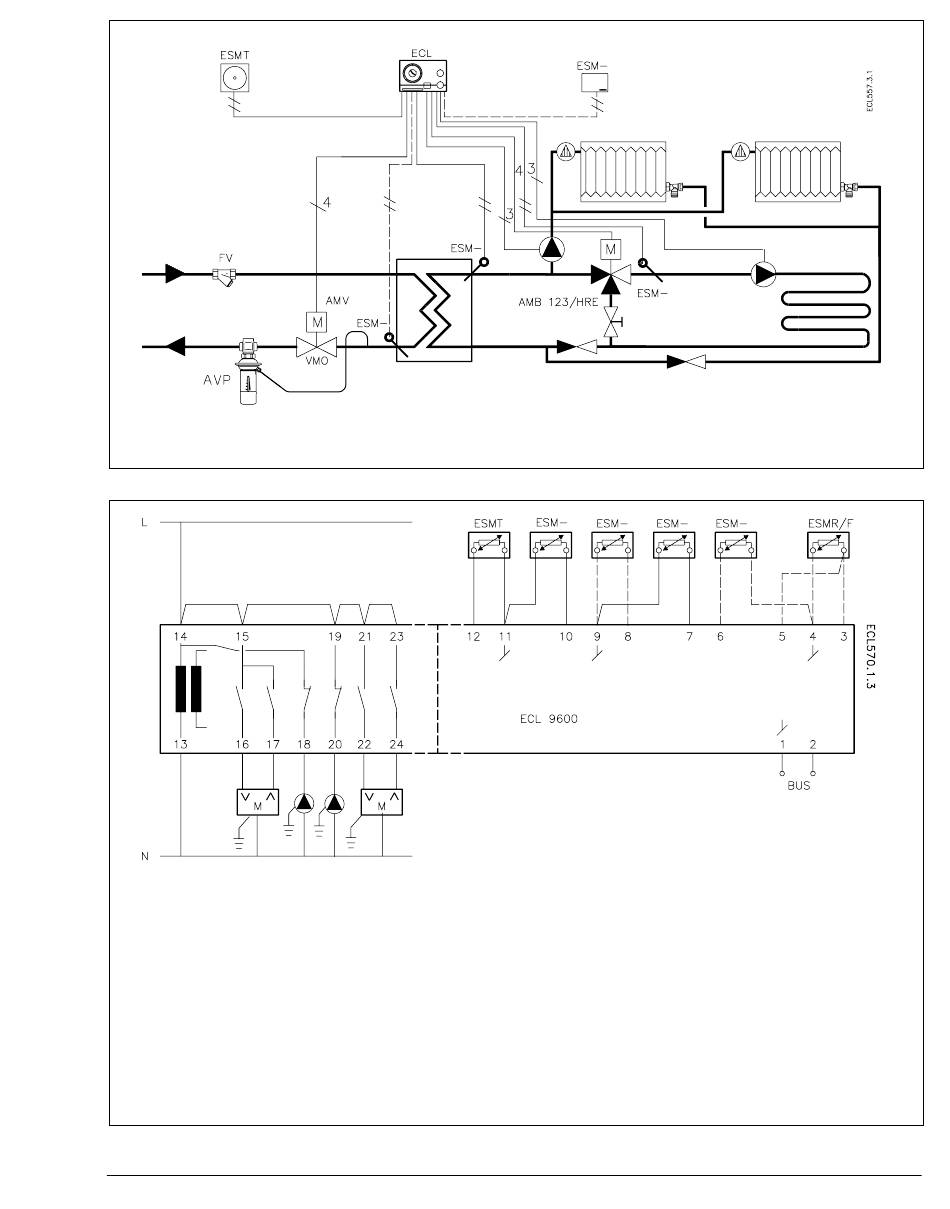

Anlagenbeispiel 3 - Fernwärmeanlage mit zwei Heizkreisen
1 und 2
BUS
3 und 4
Fernbedienung oder
4 und 5
Raumfühler
11 und 12 Außentemperaturfühler
10 und 11 Vorlauffühler - Kreis 1
7 und 9
Vorlauffühler - Kreis 2
4 und 6
Rücklauffühler - Kreis 1
8 und 9
Rücklauffühler - Kreis 2
Elektrischer Anschluß
BC-HM
13
Null
14 - 15 -
Phase- 220 - 240 V
19 - 21 - 23
16
Relaisausgang - Stellantrieb (schließen) Kreis 1
17
Relaisausgang - Stellantrieb (öffnen) Kreis 1
18
Relaisausgang - Umwälzpumpe Kreis 1
20
Relaisausgang - Umwälzpumpe Kreis 2
22
Relaisausgang - Stellantrieb (schließen) Kreis 2
24
Relaisausgang - Stellantrieb (öffnen) Kreis 2
VI.74.D1.03 © Danfoss 11/95
