Elektr. Anschlüsse

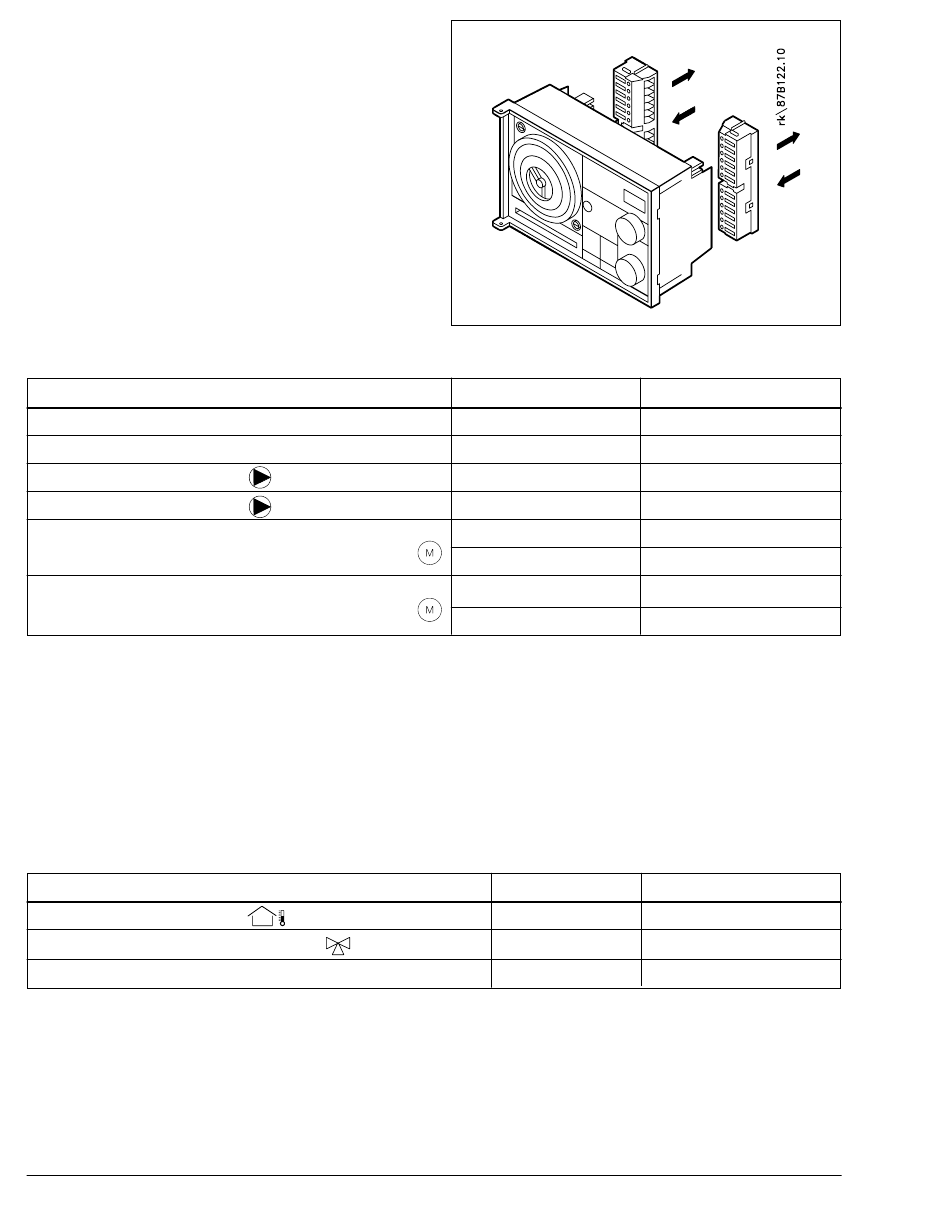

Der elektrische Anschluß erfolgt über
zwei Klemmreihen mit Schraubanschluß,
die vom Gehäuse getrennt werden
können.
An jede Klemme können bis zu max.
3 × 1,5 mm
2
angeschlossen werden. Die
Klemmen sind kodiert, so daß die
Netzspannung nicht mit dem
Fühleranschluß verwechselt werden
kann.
Anschlüsse mit 230 V ~ (Klemme 13 - 24)
Phase (L)
Null (N)
Umwälzpumpe (Kreis 1)
Umwälzpumpe (Kreis 2)
Reversibler Stellantrieb AMV, AMB (Kreis 1)
Reversibler Stellantrieb AMV, AMB (Kreis 2)
Leitungsquerschnitt: 0,75 - 1,5 mm2
Max. Länge: 50 Meter
Anschluß von Fühlern und Fernbedienungen -
Schutzkleinspannung (Klemme 1 - 12)
Die Montage der Fühler und Fernbedienungen ist ausführlich in den dazugehörenden
Produktinstruktionen beschrieben.
Folgende Fühler müssen an den ECL 9600 angeschlossen werden:
Außentemperaturfühler
Vorlauftemperaturfühler (Kreis 1)
Vorlauf- oder Warmwassertemperaturfühler (Kreis 2)
*)
ECL 9600 kann auch ohne Vorlauf- oder Warmwassertemperaturfühler arbeiten
ECL 9600 kann danach die Vorlauftemperatur im Kreis 1 sowie die Vorlauftemperatur
oder die Warmwassertemperatur im Kreis 2 regeln.
4
VI.74.D1.03 © Danfoss 11/95
Klemme
14
13
18
20
schließen 16
öffnen 17
schließen 22
öffnen 24
Typ
ESMT
ESMA/C/U
*)
ESMA/C/U
Belastung
-
-
8 (2) A 250 V ~
8 (2) A 250 V ~
8 (2) A 250 V ~
8 (2) A 250 V ~
8 (2) A 250 V ~
8 (2) A 250 V ~
Klemme
11 - 12
10 - 11
7 - 9
BC-HM
