Installation und Montage
4.3.2
Ein gespanntes
Messseil kann im
Aufenthaltsbereich von
Bedienungspersonal zu
Verletzungen führen.
Verdrillen Sie nicht das
Messseil!

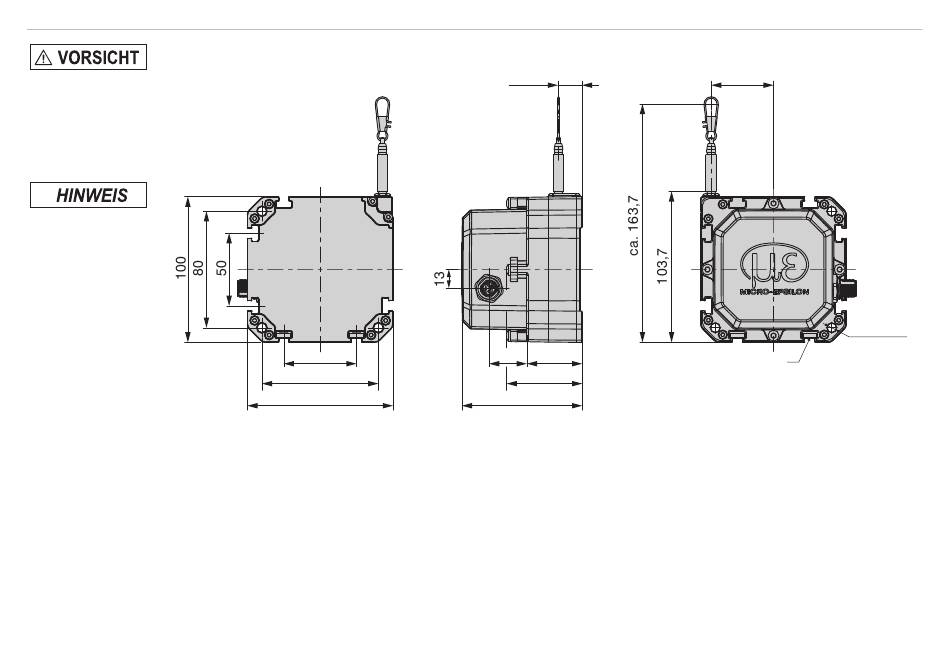

Abb. 4 Maßzeichnung WPS-1500-K100, WPS-2500-K100 mit Steckverbinder 5-polig M12x1, Abmessungen in mm
wireSENSOR, Serie WPS K100
wireSENSOR WPS-XXXX-K100 Digital
50
80
100
ca. 16,3
26
38
4x Montagenuten für M6
51,9
82,7
ca. 42,8
3x ø 6,8
Befestigung-
sbohrung
Seite 18
