WARNUNG
L
Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit!
‣
Schraube ohne Verwendung von Fett eindrehen.
Die 4 Befestigungsschrauben des Gehäusedeckels anziehen.
7.3.3

Potenzialausgleich

Anforderungen
Beim Potenzialausgleich:
• Betriebsinterne Erdungskonzepte beachten
• Einsatzbedingungen wie Material und Erdung der Rohrleitung berücksichtigen
• Messaufnehmer und Messumformer auf dasselbe elektrische Potenzial legen
• Für die Potenzialausgleichsverbindungen ein Erdungskabel mit dem Mindestquerschnitt
2 2
von 6 mm (0,0093 in
7.4

Spezielle Anschlusshinweise

7.4.1

Anschlussbeispiele

Stromausgang 4 ... 20 mA HART
1

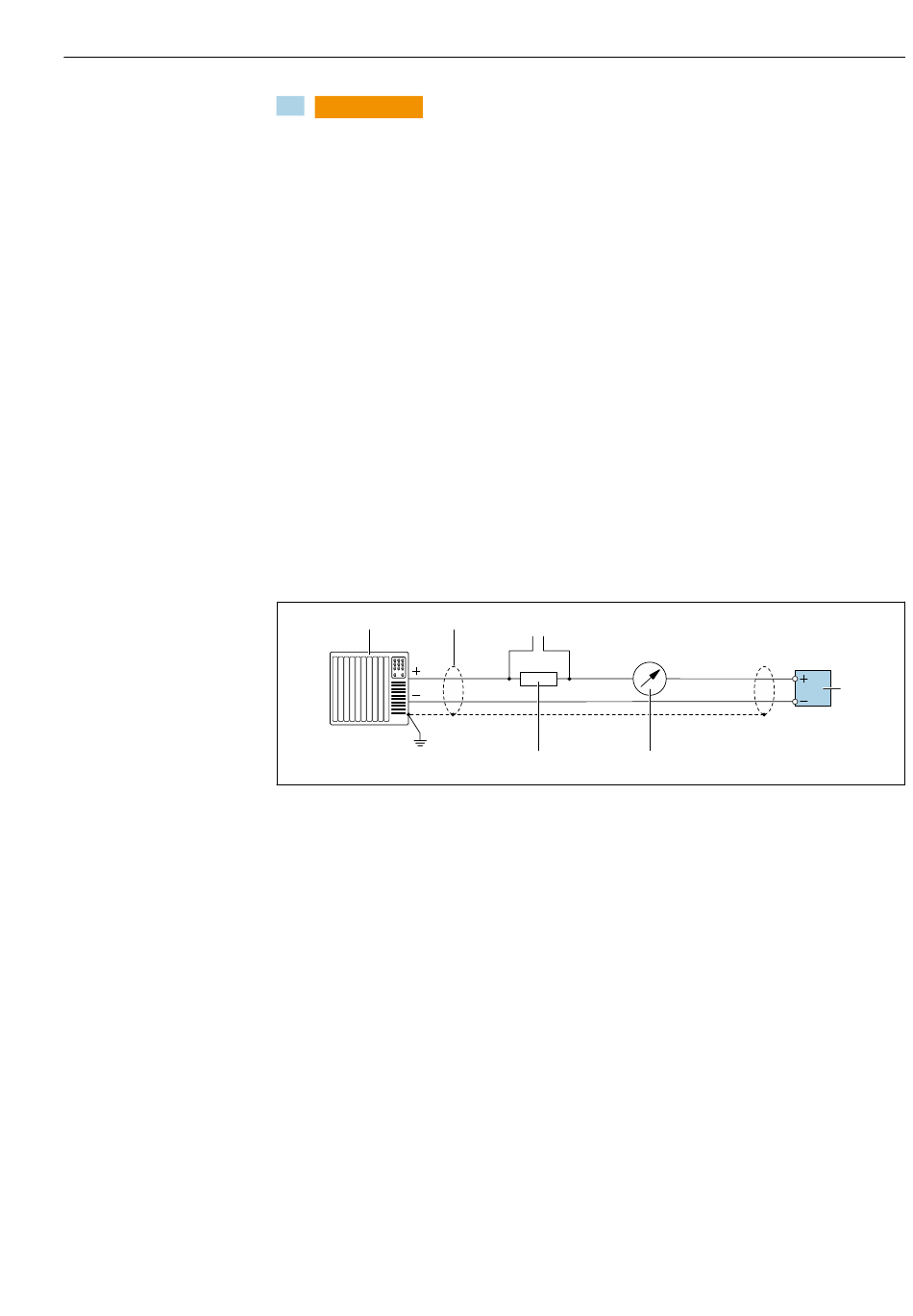

 13 Anschlussbeispiel für Stromausgang 4 ... 20 mA HART (aktiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde-
rungen; Kabelspezifikation beachten
3 Anschluss für HART-Bediengeräte →  63
4 Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten →  141
5 Analoges Anzeigeinstrument: Maximale Bürde beachten →  141
6 Messumformer
) verwenden
2 3
4
Elektrischer Anschluss
4...20 mA
5
6
A0029055
