Proline Prosonic Flow I 400 HART
Endress+Hauser

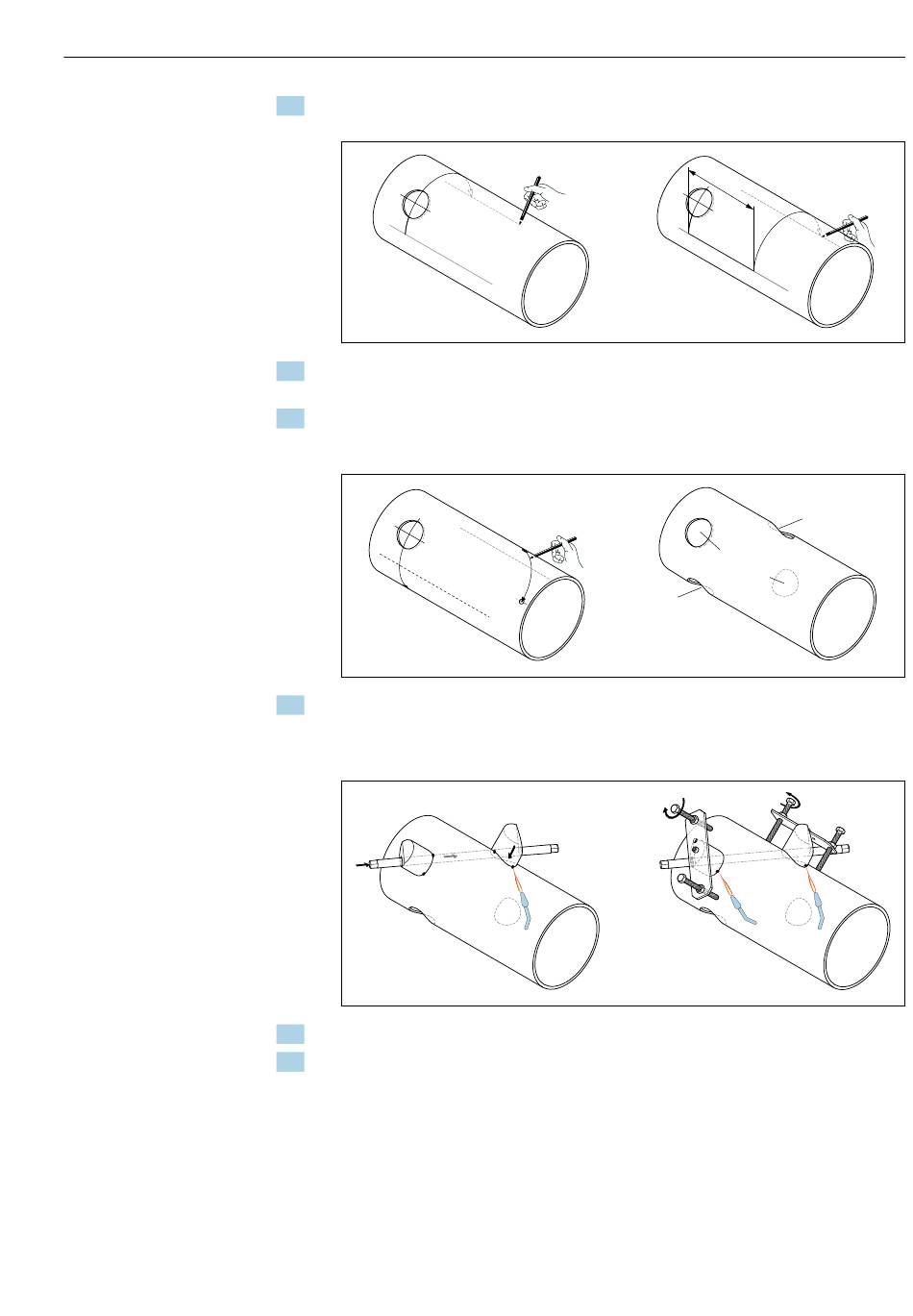

8. Sensorabstand auf der Mittellinie einzeichnen und auf die rückseitige Mittellinie pro-
jizieren.

9. Bogenlänge nach beiden Seiten von der Mittellinie aus abtragen und Bohrlöcher ein-
zeichnen.
10. Bohrlöcher herstellen und zum Einschweißen der Messaufnehmerhalterungen vorbe-
reiten (entgraten, säubern). Bohrlöcher für die Messaufnehmerhalterungen gehören
paarweise zusammen (CH 1 - CH 1 und CH 2 - CH 2).

11. Messaufnehmerhalterungen in die ersten beiden Bohrlöcher einsetzen und mit der
Pfadstange (Ausrichtwerkzeug) ausrichten. Mit dem Schweißgerät anpunkten und
anschließend beide Messaufnehmerhalterungen festschweißen. Zur Ausrichtung der
Pfadstange beide Führungsbuchsen in die Messaufnehmerhalterungen einschrauben.

12. Beide Messaufnehmerhalterungen einschweißen.
13. Noch einmal die Pfadlänge, Sensorabstände und Bogenlängen kontrollieren. Abwei-
chungen können später bei der Inbetriebnahme der Messstelle als Korrekturfaktoren
eingegeben werden.
a
CH 1
CH 1
CH 2
CH 2
Montage
A0044959
A0044960
A0044961
