Montage
28

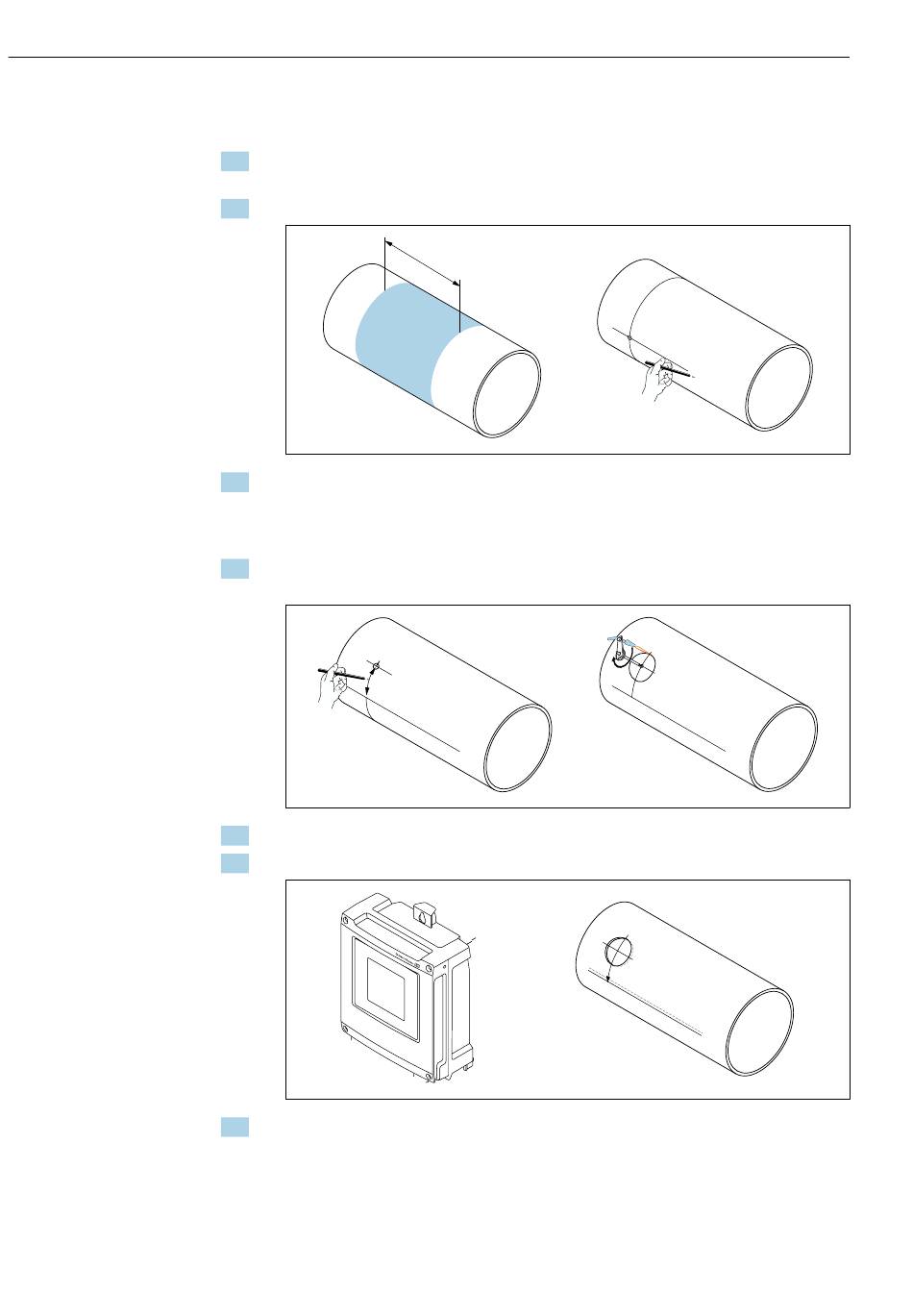

Messaufnehmerhalterung für Zweipfadausführung
Vorgehensweise:
1. Montagebereich (e) auf dem Messrohrabschnitt festlegen (Platzbedarf an Messstelle
ca. 1x Messrohrdurchmesser).
2. Mittellinie auf dem Messrohr am Montageort anzeichnen.

3. Bogenlänge (b) am Montageort der Messaufnehmerhalterung von der Mittellinie aus
nach einer Seite abtragen. Etwa 1/12 des Messrohrumfangs als Maß für die Bogen-
länge nehmen. Erstes Bohrloch einzeichnen (Bohrlochdurchmesser:
81 ... 82 mm (3,19 ... 3,23 in)). Mittellinie länger als das zu bohrende Loch zeichnen.
4. Erstes Bohrloch z.B. mit einem Plasmaschneider schneiden. Wandstärke des Mess-
rohrs messen, falls diese nicht bekannt ist.

b
5. Sensorabstand und Bogenlänge ermitteln →  25.
6. Mit der ermittelten Bogenlänge die Mittellinie korrigieren.

7. Korrigierte Mittellinie auf die gegenüberliegende Messrohrseite projizieren und diese
anzeichnen (halber Messrohrumfang).
e
Proline Prosonic Flow I 400 HART
Endress+Hauser
A0044951
A0044957
A0044958
