Montage
26

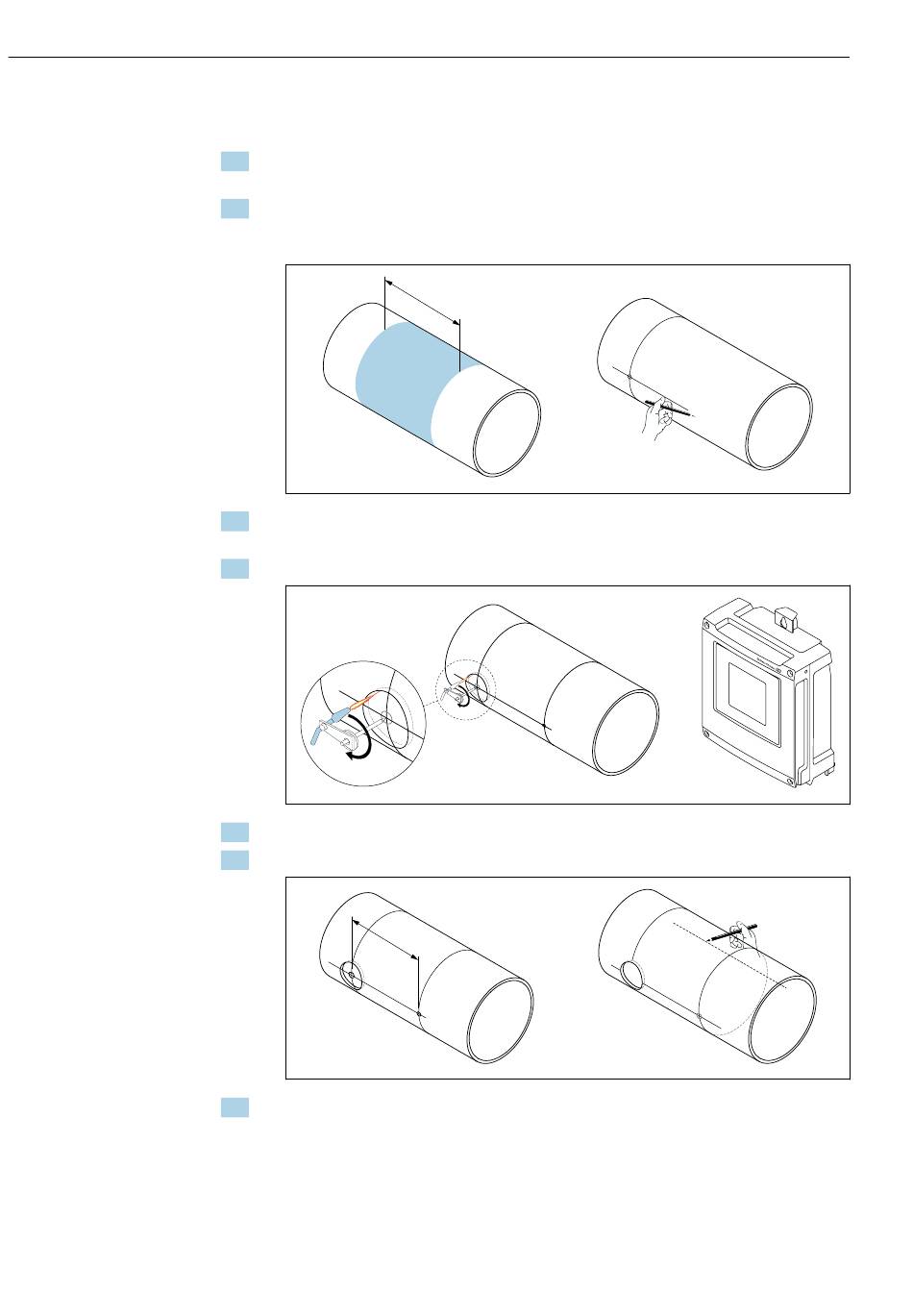

Messaufnehmerhalterung für Einpfadausführung
Vorgehensweise:
1. Montagebereich (e) auf dem Messrohrabschnitt festlegen (Platzbedarf an Messstelle
ca. 1x Messrohrdurchmesser).
2. Mittellinie auf dem Messrohr am Montageort und erstes Bohrloch anzeichnen (Bohr-
lochdurchmesser: 65 mm (2,56 in)). Mittellinie länger als das zu bohrende Loch
zeichnen.

3. Erstes Bohrloch z.B. mit einem Plasmaschneider schneiden. Wandstärke des Mess-
rohrs messen, falls diese nicht bekannt ist.
4. Sensorabstand ermitteln →  25.

5. Sensorabstand (a) ausgehend von der Mittellinie des ersten Bohrlochs einzeichnen.
6. Mittellinie auf die Rückseite des Messrohrs projizieren und anzeichnen.

a
7. Bohrloch auf der rückseitigen Mittellinie einzeichnen.
e
