16.10 Konstruktiver Aufbau

Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische
Information", Kapitel "Konstruktiver Aufbau"
Gewichtsangaben ohne Verpackungsmaterial.
Messumformer
• Proline 400 Kunststoff Polycarbonat: 1,2 kg (2,65 lb)
• Proline 400 Alu, beschichtet: 6,0 kg (13,2 lb)
Messaufnehmer
Inkl. Montagematerial
• Einpfad-Einbauausführung: 4,5 kg (9,92 lb)
• Zweipfad-Einbauausführung: 9 kg (19,9 lb)
Getrenntausführung (Wandaufbaugehäuse)
• Bestellmerkmal "Gehäuse", Option P "Getrennt, Alu, beschichtet":
Aluminium, AlSi10Mg, beschichtet
• Bestellmerkmal "Gehäuse", Option N: Kunststoff Polycarbonat
• Fensterwerkstoff:
• Bei Bestellmerkmal "Gehäuse", Option P: Glas
• Bei Bestellmerkmal "Gehäuse", Option N: Kunststoff
Kabeleinführungen/-verschraubungen

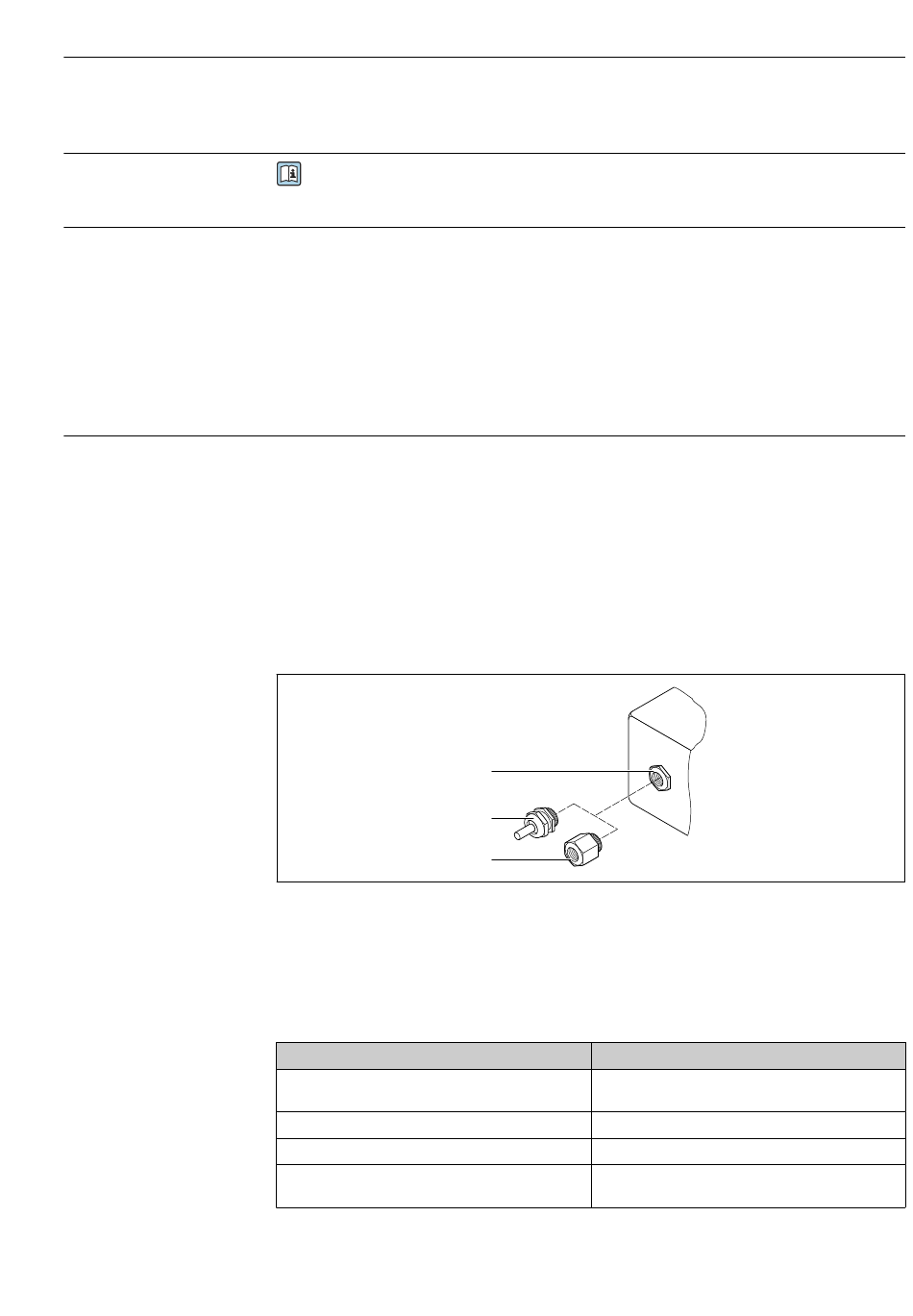

 31 Mögliche Kabeleinführungen/-verschraubungen
1 Innengewinde M20 × 1,5
2 Kabelverschraubung M20 × 1,5
3 Adapter für Kabeleinführung mit Innengewinde G ½" oder NPT ½"
Getrenntausführung
Kabeleinführung/-verschraubung
Kabelverschraubung M20 × 1,5
Kabelverschraubung Sensorkabel
Kabelverschraubung Netzkabel
Adapter für Kabeleinführung mit Innengewinde G ½"
oder NPT ½"
1
2
3
Werkstoff
• Kunststoff
• Messing vernickelt
Messing vernickelt
Kunststoff
Messing vernickelt
