Montage
20

Einbaulage

2
A

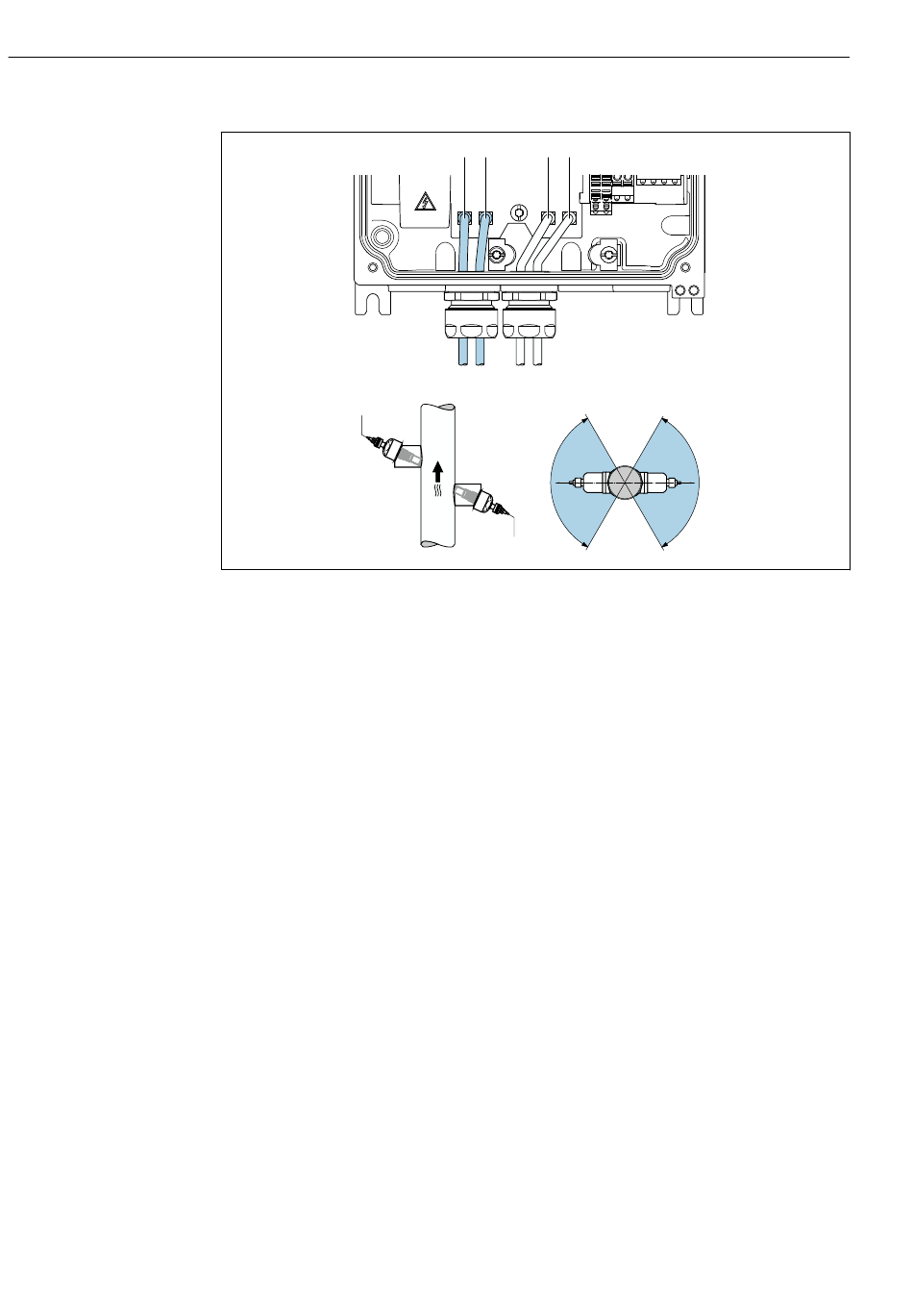

 5 Ansichten Einbaulage
1 Kanal 1 stromaufwärts (upstream)
2 Kanal 1 stromabwärts (downstream)
3 Kanal 2 stromaufwärts (upstream)
4 Kanal 2 stromabwärts (downstream)
A Empfohlene Einbaulage mit Strömungsrichtung nach oben
B Nicht empfohlener Einbaubereich bei horizontaler Einbaulage (60°)
C Empfohlener Einbaubereich max. 120°
Vertikal
Empfohlene Einbaulage mit Strömungsrichtung nach oben (Ansicht A). Bei dieser Einbau-
lage sinken mitgeführte Feststoffe, und Gase steigen bei stehendem Messstoff aus dem
Messaufnehmerbereich auf. Die Rohrleitung kann zudem vollständig entleert und vor
Ablagerungen geschützt werden.
Horizontal
Im empfohlenen Einbaubereich bei horizontaler Einbaulage (Ansicht B) können Gas- und
Luftansammlungen an der Rohrdecke sowie störende Ablagerungen am Rohrboden die
Messung weniger beeinflussen.

Ein- und Auslaufstrecken

Der Messaufnehmer ist nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken, Pumpen
etc. zu montieren. Besteht diese Möglichkeit nicht, sind mindestens die untenstehenden
Ein- und Auslaufstrecken einzuhalten, um die spezifizierte Messgenauigkeit des Messge-
räts zu erreichen. Sind mehrere Strömungsstörungen vorhanden, so ist die längste angege-
bene Einlaufstrecke einzuhalten.
Proline Prosonic Flow I 400 HART
1 2 3 4
B
C
1
B
C
A0045281
