Messabweichung An Der Messstelle; Messbericht - Endress+Hauser Proline Prosonic Flow I 400 Betriebsanleitung

Technische Daten
Nennweite Fehlergrenzen Mess-
gerät
≥ DN 200 (8") ±0,5% v.M. ±
3 mm/s (0,12 in/s)
1) Abgleich/Justierung gegen eine Referenz mit Rückschreiben der Korrekturwerte in den Messumformer
146
[%]
3.5
2.0
0.5
0
0

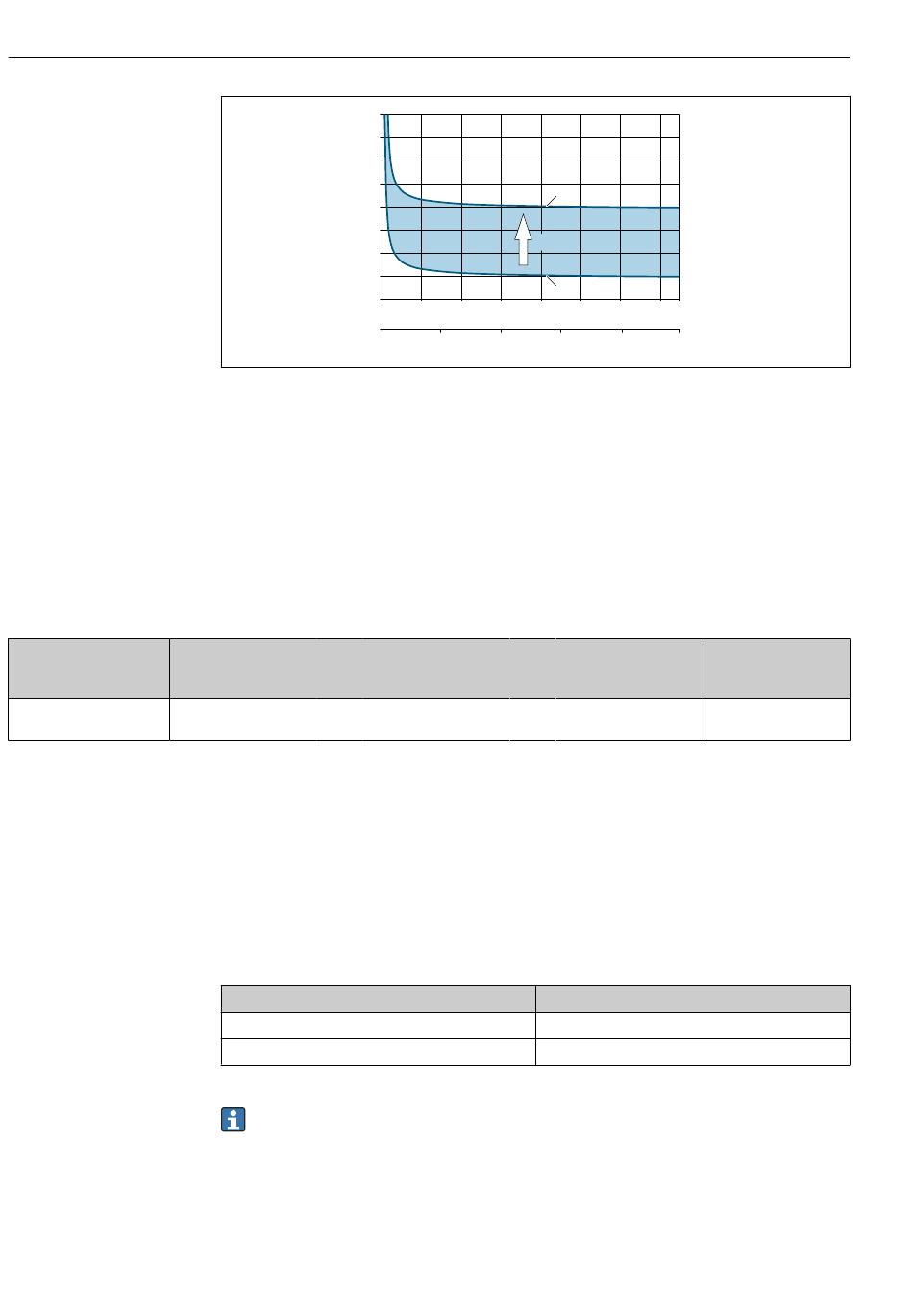

 29 Beispiel für die Messabweichung in einer Rohrleitung mit Nennweite DN > 200 (8")
1 Messabweichung des Messgeräts: 0,5% v.M. ± 3 mm/s (0,12 in/s)
2 Messabweichung aufgrund Installationsbedingungen: Typisch 1,5% v.M.
3 Messabweichung an der Messstelle: 0,5% v.M. ± 3 mm/s (0,12 in/s) + 1,5% v.M. = 2% v.M. ±
3 mm/s (0,12 in/s)

Messabweichung an der Messstelle

Die Messabweichung an der Messstelle setzt sich aus der Messabweichung des Messgeräts
(0,5% v.M.) und der Messabweichung aufgrund der vor Ort herrschenden Installationsbe-
dingungen zusammen. Bei einer Durchflussgeschwindigkeit von > 0,3 m/s (1 ft/s) und
einer Reynoldszahl > 10 000 sind folgende Fehlergrenzen typisch:
+ Installationsbedingte
Fehlergrenzen
(typisch)
+ ±1,5% v.M.

Messbericht

Das Messgerät kann auf Wunsch mit einem Werks-Messbericht ausgeliefert werden. Für
den Nachweis der Leistungsfähigkeit des Messgeräts wird eine Messung unter Referenz-
bedingungen durchgeführt. Die Messaufnehmer werden dabei auf ein entsprechendes
Rohr mit der Nennweite DN 250 (10") oder 400 (16") montiert.
Mit dem Messbericht werden bei einer Durchflussgeschwindigkeit von > 0,3 m/s (1 ft/s)
und einer Reynoldszahl > 10 000 folgende Fehlergrenzen garantiert:
Nennweite
250 (10"); Einpfad
400 (16"); Zweipfad
Die Spezifikation gilt für Reynoldszahlen Re ≥ 10 000. Für Reynoldszahlen Re <
10 000 können größere Messabweichungen auftreten.
3
2
1
2 4 6 8 10
10 20 30
→ Fehlergrenzen an der
Messstelle (typisch)
→ ±2% v.M. ±
3 mm/s (0,12 in/s)
Fehlergrenzen Messgerät
±0,5% v.M. ± 3 mm/s (0,12 in/s)
±0,5% v.M. ± 3 mm/s (0,12 in/s)
Proline Prosonic Flow I 400 HART
12 [ m/s ]
[in/s]
40
Feldkalibrierung
±0,5% v.M. ±
3 mm/s (0,12 in/s)
Endress+Hauser
A0041972
1)
