Endress+Hauser Proline Prosonic Flow I 400 Betriebsanleitung Seite 27

Proline Prosonic Flow I 400 HART
Endress+Hauser

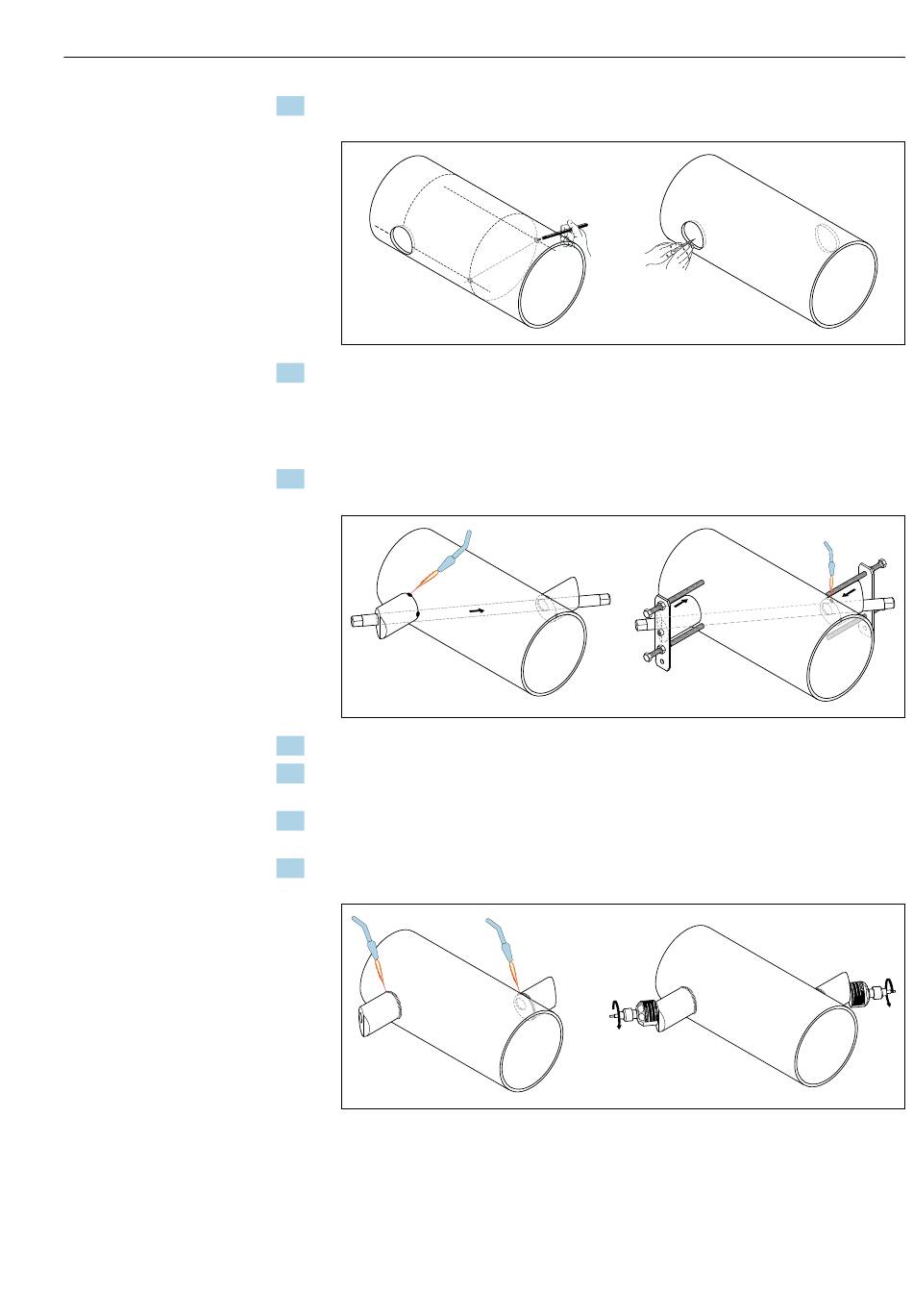

8. Zweites Bohrloch herausschneiden und Löcher zum Einschweißen der Sensorhalte-
rungen vorbereiten (entgraten, säubern).

9. Messaufnehmerhalterungen in beide Bohrlöcher einsetzen. Zur Einstellung der Ein-
schweißtiefe können beide Sensorhalterungen mit dem Spezialwerkzeug zur Regulie-
rung der Einstecktiefe (optional erhältlich →  137) fixiert und dann mit Hilfe der
Pfadstange ausgerichtet werden. Die Sensorhalterung muss bündig zur Messrohrin-
nenseite sein.
10. Beide Sensorhalterungen anpunkten. Zur Ausrichtung der Pfadstange beide Füh-
rungsbuchsen in die Messaufnehmerhalterungen einschrauben.

11. Beide Messaufnehmerhalterungen einschweißen.
12. Noch einmal die Bohrlochabstände kontrollieren und die Pfadlänge ermitteln
→  25.
13. Sensoren manuell in die Messaufnehmerhalterungen einschrauben. Bei Nutzung
eines Werkzeugs mit max. 30 Nm anziehen.
14. Sensorkabelstecker in die dafür vorgesehenen Öffnungen führen und die Stecker
manuell bis zum Anschlag festschrauben.

Montage
A0044954
A0044955
A0044956
