Sensorkabel am Messumformer anschließen
1.
4 x T 20
7.
3. 4.

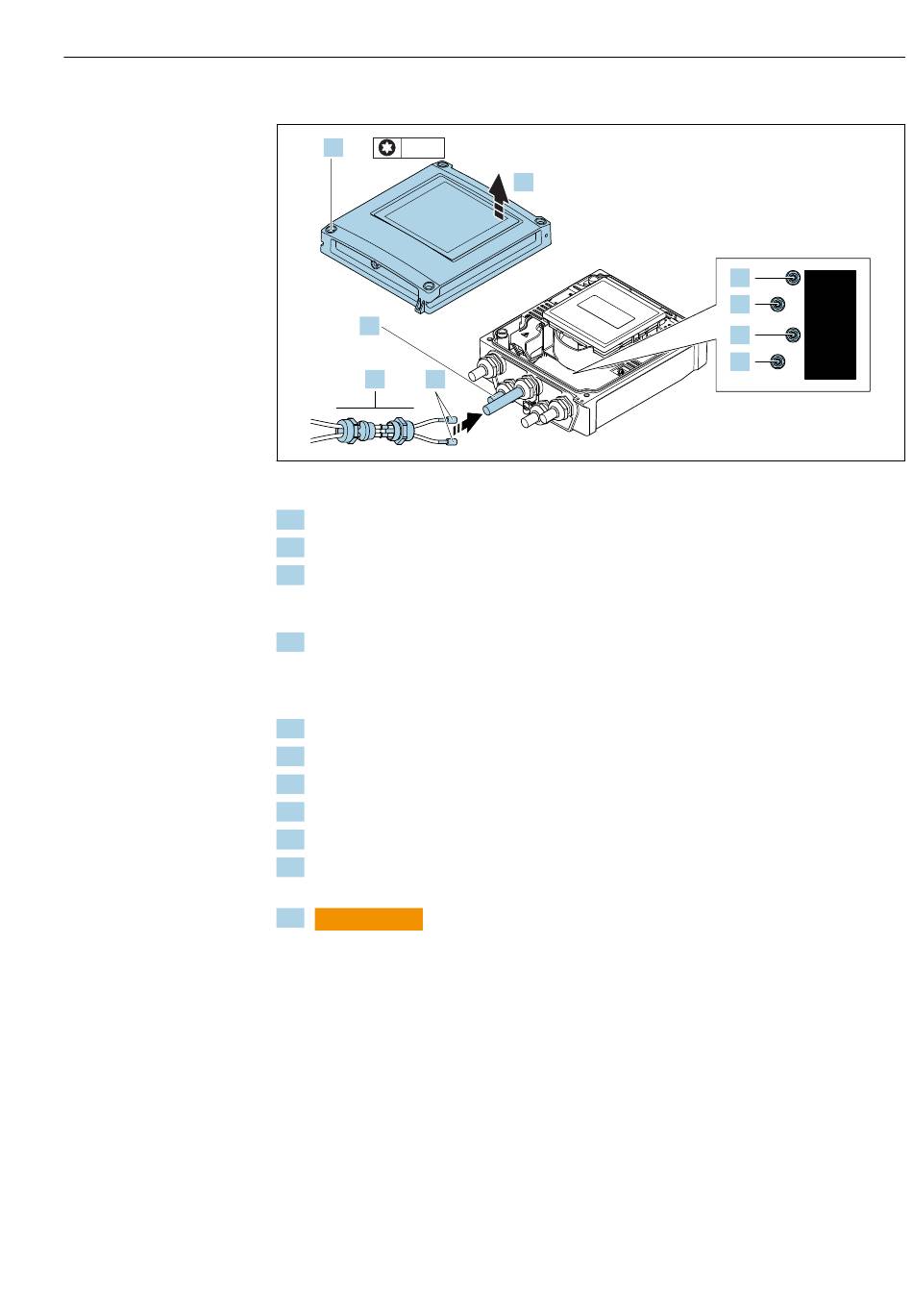

 11 Messumformer: Hauptelektronikmodul mit Anschlussklemmen
1. Die 4 Befestigungsschrauben des Gehäusedeckels lösen.
2. Gehäusedeckel öffnen.
3. Beide Sensorkabel des Kanals 1 durch gelöste obere Überwurfmutter der Kabelein-
führung führen. Um Dichtheit zu gewährleisten, Dichteinsatz an die Sensorkabel
montieren (Kabel durch den geschlitzten Dichteinsatz drücken).
4. Schraubteil in obere mittlere Kabeleinführung montieren, dann beide Sensorkabel
durchführen. Anschließend Überwurfmutter mit Dichteinsatz an Schraubteil aufset-
zen und anziehen. Darauf achten, dass die Sensorkabel in den vorgesehenen Aus-
schnitten im Schraubteil positioniert sind.
5. Anschluss Sensorkabel an Kanal 1 stromaufwärts (upstream).
6. Anschluss Sensorkabel an Kanal 1 stromabwärts (downstream).
7. Bei einer Zweipfadmessung: Vorgehen gemäß Schritte 3+4
8. Anschluss Sensorkabel an Kanal 2 stromaufwärts (upstream).
9. Anschluss Sensorkabel an Kanal 2 stromabwärts (downstream).
10. Kabelverschraubung(en) anziehen.
 Der Anschluss des/der Sensorkabel(s) ist damit abgeschlossen.
11.
WARNUNG
L
Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit!
‣
Schraube ohne Verwendung von Fett eindrehen.
Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.
2.
Elektrischer Anschluss
5.
UP
CH1
6.
Down
8.
UP
CH2
9.
Down
A0046768
