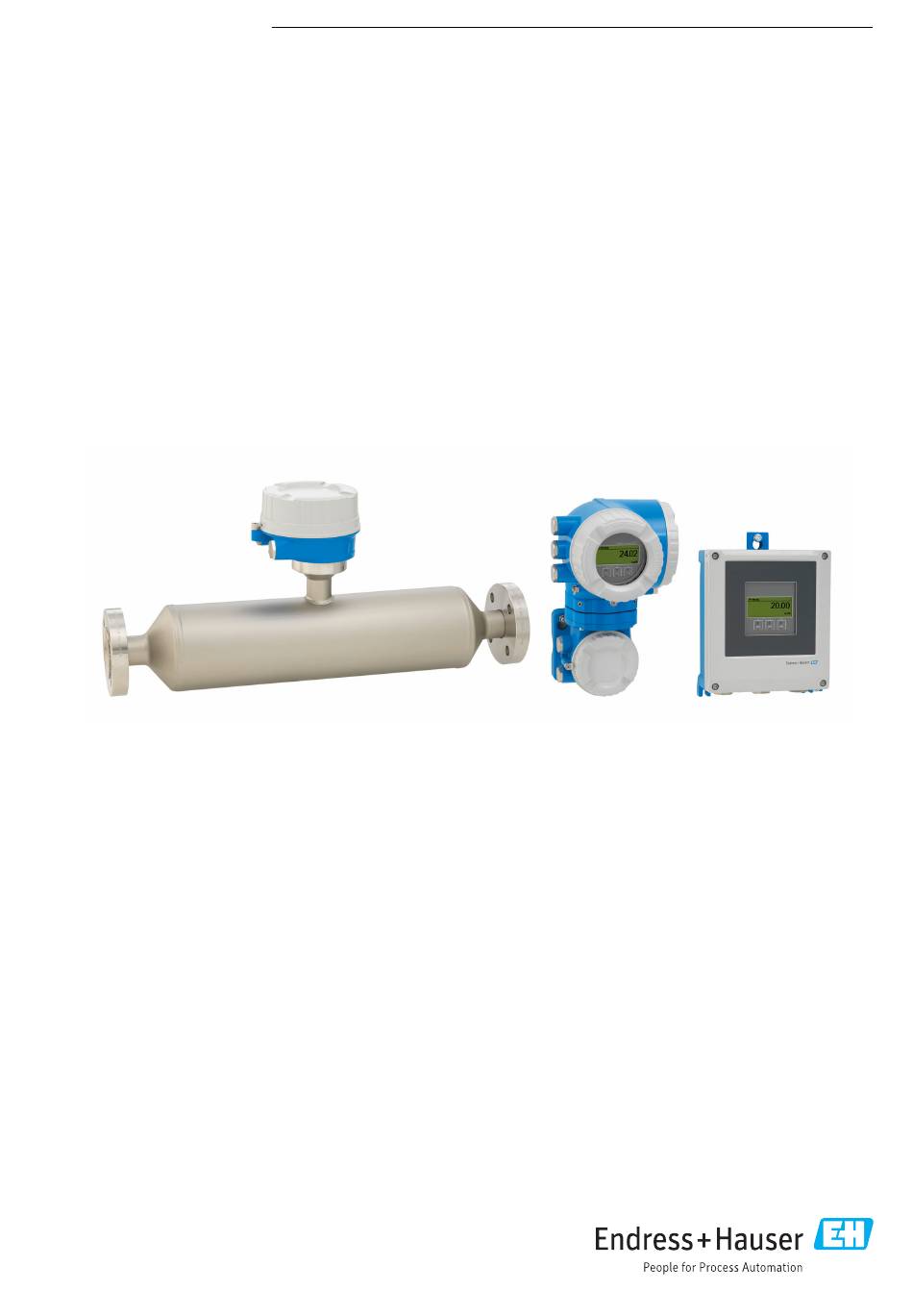

Seite 1 Products Solutions Services TI01284D/06/DE/08.22-00 71551586 2022-08-01 Technische Information Proline Promass I 500 Coriolis-Durchflussmessgerät Kombiniert Inline-Viskositäts- und Durchflussmessung, als Getrenntausführung mit bis zu 4 I/Os Anwendungsbereich Ihre Vorteile • Messprinzip arbeitet unabhängig von physikalischen Mess- • Energiesparend – minimaler Druckverlust dank Full-bore- stoffeigenschaften wie Viskosität und Dichte...
Seite 2: Inhaltsverzeichnis
Proline Promass I 500 Inhaltsverzeichnis Hinweise zum Dokument ..... 4 Umgebung ....... 67 Symbole .
Seite 3 Proline Promass I 500 Weitere Zertifizierungen ..... . . 123 Externe Normen und Richtlinien ....
Seite 4: Hinweise Zum Dokument
Proline Promass I 500 Hinweise zum Dokument Symbole Elektrische Symbole Symbol Bedeutung Gleichstrom Wechselstrom Gleich- und Wechselstrom Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist. Anschluss Potenzialausgleich (PE: Protective earth) Erdungsklemmen, die geerdet werden müssen, bevor andere Anschlüsse hergestellt werden dürfen.
Seite 5: Arbeitsweise Und Systemaufbau
Proline Promass I 500 Symbole in Grafiken Symbol Bedeutung 1, 2, 3, ... Positionsnummern , … Handlungsschritte A, B, C, ... Ansichten A-A, B-B, C-C, ... Schnitte Explosionsgefährdeter Bereich Sicherer Bereich (nicht explosionsgefährdeter Bereich) Durchflussrichtung Arbeitsweise und Systemaufbau Messprinzip Das Messprinzip basiert auf der kontrollierten Erzeugung von Corioliskräften. Diese Kräfte treten in einem System immer dann auf, wenn sich gleichzeitig translatorische (geradlinige) und rotatorische (drehende) Bewegungen überlagern.
Seite 6: Dichtemessung
Proline Promass I 500 prinzip arbeitet grundsätzlich unabhängig von Temperatur, Druck, Viskosität, Leitfähigkeit und Durchflussprofil. Dichtemessung Das Messrohr wird immer in seiner Resonanzfrequenz angeregt. Sobald sich die Masse und damit die Dichte des schwingenden Systems (Messrohr und Messstoff) ändert, regelt sich die Erregerfrequenz automatisch wieder nach.
Seite 7: Messeinrichtung
Proline Promass I 500 Messeinrichtung Die Messeinrichtung besteht aus einem Messumformer und einem Messaufnehmer. Messumformer und Messaufnehmer werden räumlich voneinander getrennt montiert. Sie sind über Verbindungska- bel miteinander verbunden. Messumformer Zwei Geräteausführungen des Messumformers sind verfügbar. Proline 500 – digital Proline 500 Für den Einsatz in Anwendungen, bei denen keine besonderen Anforde-...
Seite 8 Proline Promass I 500 Anschlussgehäuse Messaufnehmer Es sind verschiedene Geräteausführungen des Anschlussgehäuses verfügbar. Bestellmerkmal "Sensor Anschlussgehäuse", Option A, "Alu, beschichtet": Aluminium, AlSi10Mg, beschichtet  Diese Geräteausführung ist nur in Verbindung mit dem Messumfor- mer Proline 500 – digital verfügbar. Bestellmerkmal "Sensor Anschlussgehäuse", Option B, "Rostfrei": •...
Seite 9: Gerätearchitektur
Proline Promass I 500 Gerätearchitektur A0027512  1 Möglichkeiten für die Messgeräteinbindung in ein System Automatisierungssystem (z.B. SPS) Anschlusskabel (0/4…20 mA HART etc.) Feldbus Koppler Nicht explosionsgefährdeter Bereich Explosionsgefährdeter Bereich: Zone 2; Class I, Division 2 Explosionsgefährdeter Bereich: Zone 1; Class I, Division 1...
Seite 10 Proline Promass I 500 Zugriff mittels Hardwareschreibschutz schützen Der Schreibzugriff auf die Parameter des Geräts via Vor-Ort-Anzeige, Webbrowser oder Bedientool (z.B. FieldCare, DeviceCare) kann über einen Verriegelungsschalter (DIP-Schalter auf der Hauptelekt- ronikmodul) deaktiviert werden. Bei aktivierten Hardwareschreibschutz ist nur Lesezugriff auf die Parameter möglich.
Seite 11 Proline Promass I 500 Zugriff via OPC-UA Das Anwendungspaket „OPC-UA-Server“ ist bei der Geräteausführung mit der Kommunikati- onsart HART verfügbar →  126. Mit dem Anwendungspaket „OPC-UA-Server“ kann das Gerät mit OPC-UA Clients kommunizieren. Der im Gerät integrierte OPC-UA-Server ist über die optional bestellbare WLAN-Schnittstelle via WLAN Access Point oder die Serviceschnittstelle (CDI- RJ45) via Ethernet-Netzwerk verfügbar.
Seite 12: Eingang
Proline Promass I 500 Eingang Messgröße Direkte Messgrößen • Massefluss • Dichte • Temperatur • Viskosität Berechnete Messgrößen • Volumenfluss • Normvolumenfluss • Normdichte Messbereich Messbereich für Flüssigkeiten Messbereich-Endwerte  ... min(F) max(F) [mm] [in] [kg/h] [lb/min] ³⁄₈ 0 … 2 000 0 …...
Seite 13: Messdynamik
Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Verwendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) •...
Seite 14 Proline Promass I 500 Digitale Kommunikation Das Schreiben der Messwerte durch das Automatisierungssystem kann erfolgen über: • FOUNDATION Fieldbus • PROFIBUS DP • PROFIBUS PA • Modbus RS485 • EtherNet/IP • PROFINET • PROFINET mit Ethernet-APL Stromeingang 0/4…20 mA Stromeingang 0/4…20 mA (aktiv/passiv)
Seite 15: Ausgang
Proline Promass I 500 Ausgang Aus- und Eingangsvarianten Abhängig von der für den Aus-/Eingang 1 gewählten Option stehen für die weiteren Aus- und Ein- gänge unterschiedliche Optionen zur Verfügung. Pro Aus-/Eingang 1 …4 kann jeweils nur eine Option ausgewählt werden. Die folgenden Tabellen sind vertikal (↓) zu lesen.
Seite 16 Proline Promass I 500 Aus-/Eingang 1 und Optionen für Aus-/Eingang 3 und 4 Optionen für Aus-/Eingang 2 →  15 Bestellmerkmal "Ausgang; Eingang 1" (020) → Mögliche Optionen Stromausgang 4…20 mA HART Stromausgang 4…20 mA HART Ex i passiv ↓...
Seite 17: Ausgangssignal
Proline Promass I 500 Ausgangssignal Stromausgang 4…20 mA HART Bestellmerkmal "Ausgang; Eingang 1" (20): Option BA: Stromausgang 4 … 20 mA HART Signalmodus Wahlweise einstellbar: • Aktiv • Passiv Strombereich Wahlweise einstellbar: • 4…20 mA NAMUR • 4…20 mA US •...
Seite 18 Proline Promass I 500 Dämpfung Einstellbar: 0 … 999,9 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingungsfrequenz 0 • Schwingungsdämpfung 0 • Signalasymmetrie • Erregerstrom 0  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl.
Seite 19 Proline Promass I 500 PROFINET mit Ethernet-APL Geräteverwendung Geräteanschluss an einen APL-Field-Switch Das Gerät darf nur gemäß der folgenden APL-Port-Klassifizierungen betrieben werden: • Bei Einsatz im explosionsgefährdeten Bereich: SLAA oder SLAC • Bei Einsatz im nicht explosionsgefährdeten Bereich: SLAX Anschlusswerte APL-Field-Switch (entspricht z. B. APL-Port-Klassifizierung SPCC oder SPAA): •...
Seite 20 Proline Promass I 500 Dämpfung Einstellbar: 0 … 999,9 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Elektroniktemperatur • Schwingungsfrequenz 0 • Schwingungsdämpfung 0 • Signalasymmetrie • Erregerstrom 0  Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl.
Seite 21 Proline Promass I 500 Spannungsabfall Bei 22,5 mA: ≤ DC 2 V Impulsausgang Maximale Eingangswerte DC 30 V, 250 mA (passiv) Maximaler Ausgangs- 22,5 mA (aktiv) strom Leerlaufspannung DC 28,8 V (aktiv) Impulsbreite Einstellbar: 0,05 … 2 000 ms Maximale Impulsrate...
Seite 22 Proline Promass I 500 Anzahl Schaltzyklen Unbegrenzt Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur • Summenzähler 1...3 • Überwachung Durchflussrichtung • Status • Überwachung teilgefülltes Rohr •...
Seite 23: Ausfallsignal
Proline Promass I 500 Maximale Schaltleistung • DC 30 V, 0,1 A (passiv) • AC 30 V, 0,5 A Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur •...
Seite 24 Proline Promass I 500 PROFINET mit Ethernet-APL Gerätediagnose Diagnose gemäß PROFINET PA Profil 4 FOUNDATION Fieldbus Status- und Alarm- Diagnose gemäß FF-891 meldungen Fehlerstrom FDE (Fault 0 mA Disconnection Electronic) Modbus RS485 Fehlerverhalten Wählbar: • NaN-Wert anstelle des aktuellen Wertes •...
Seite 25: Vor-Ort-Anzeige
Proline Promass I 500 Relaisausgang Fehlerverhalten Wählbar: • Aktueller Status • Offen • Geschlossen Vor-Ort-Anzeige Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Hintergrundbeleuchtung Rote Farbbeleuchtung signalisiert Gerätefehler. Statussignal gemäß NAMUR-Empfehlung NE 107 Schnittstelle/Protokoll • Via digitale Kommunikation: • HART-Protokoll • FOUNDATION Fieldbus •...
Seite 26: Ex-Anschlusswerte
Proline Promass I 500 Ex-Anschlusswerte Sicherheitstechnische Werte Bestellmerkmal Ausgangstyp Sicherheitstechnische Werte "Ausgang; Eingang 1" "Ausgang; Eingang 1" 26 (+) 27 (–) Option BA Stromausgang 4 … 20 mA = 30 V HART = 250 V Option GA PROFIBUS PA = 32 V...
Seite 27 Proline Promass I 500 Eigensichere Werte Bestellmerkmal Ausgangstyp Eigensichere Werte "Ausgang; Eingang 1" "Ausgang; Eingang 1" 26 (+) 27 (–) Option CA Stromausgang 4…20 mA = 30 V HART Ex i passiv = 100 mA = 1,25 W = 0 µH...
Seite 28: Schleichmengenunterdrückung
Proline Promass I 500 Schleichmengenunterdrü- Die Schaltpunkte für die Schleichmengenunterdrückung sind frei wählbar. ckung Galvanische Trennung Die Ausgänge sind galvanisch getrennt: • von der Spannungsversorgung • zueinander • gegen Anschluss Potentialausgleich (PE) Protokollspezifische Daten HART Hersteller-ID 0x11 Gerätetypkennung 0x3B HART-Protokoll Revision Gerätebeschreibungsdateien...
Seite 29 Proline Promass I 500 Subscriber VCRs Publisher VCRs Device Link Capabilities Slot-Zeit Min. Verzögerung zwischen Max. Antwortverzögerung Systemintegration Informationen zur Systemintegration: Betriebsanleitung →  129. • Zyklische Datenübertragung • Beschreibung der Module • Ausführungszeiten • Methoden PROFIBUS DP Hersteller-ID 0x11...
Seite 30 Proline Promass I 500 Gerätebeschreibungsdateien Informationen und Dateien unter: (GSD, DTM, DD) • https://www.endress.com/download Auf der Produktseite des Geräts: PRODUCTS → Product Finder → Links • https://www.profibus.com Unterstützte Funktionen • Identification & Maintenance Einfachste Geräteidentifizierung seitens des Leitsystems und des Typen- schildes •...
Seite 31 Proline Promass I 500 Unterstützte Baudrate • 1 200 BAUD • 2 400 BAUD • 4 800 BAUD • 9 600 BAUD • 19 200 BAUD • 38 400 BAUD • 57 600 BAUD • 115 200 BAUD Modus Datenübertragung •...
Seite 32 Proline Promass I 500 Device Level Ring (DLR) Systemintegration Informationen zur Systemintegration: Betriebsanleitung →  129. • Zyklische Datenübertragung • Blockmodell • Ein- und Ausgangsgruppen PROFINET Protokoll Application layer protocol for decentral device periphery and distributed auto- mation, Version 2.3...
Seite 33 Proline Promass I 500 Unterstützte Funktionen • Identification & Maintenance einfache Geräteidentifizierung über: • Leitsystem • Typenschild • Messwertstatus Die Prozessgrössen werden mit einem Messwertstatus kommuniziert • Blinking-Feature über die Vor-Ort Anzeige für vereinfachte Geräteidentifi- zierung und -zuordnung • Gerätebedienung über Asset Management Software (z.B. FieldCare, Device-...
Seite 34: Energieversorgung
Proline Promass I 500 Unterstützte Funktionen • Identification & Maintenance einfache Geräteidentifizierung über: • Leitsystem • Typenschild • Messwertstatus Die Prozessgrössen werden mit einem Messwertstatus kommuniziert • Blinking-Feature über die Vor-Ort Anzeige für vereinfachte Geräteidentifi- zierung und -zuordnung • Gerätebedienung über Asset Management Software (z.B. FieldCare, Device-...
Seite 35: Verfügbare Gerätestecker
Proline Promass I 500 EtherNet/IP Versorgungs- Ein-/Ausgang Ein-/Ausgang Ein-/Ausgang Ein-/Ausgang spannung 1 (+) 2 (–) EtherNet/IP 24 (+) 25 (–) 22 (+) 23 (–) 20 (+) 21 (–) (RJ45 Stecker) Die Klemmenbelegung ist von der jeweiligen Bestellvariante des Geräts abhängig →  15.
Seite 36: Pinbelegung Gerätestecker
Proline Promass I 500 Bestellmerkmal "Eingang; Ausgang 1", Option GA "PROFIBUS PA" Bestellmerkmal Kabeleinführung/Anschluss →  40 "Elektrischer Anschluss" L, N, P, U Stecker M12 × 1 – Bestellmerkmal "Eingang; Ausgang 1", Option NA "EtherNet/IP" Bestellmerkmal Kabeleinführung/Anschluss →  40 "Elektrischer Anschluss"...
Seite 37 Proline Promass I 500 PROFIBUS PA Belegung Codierung Stecker/Buchse PROFIBUS PA + Stecker Erdung PROFIBUS PA – nicht belegt  Als Stecker wird empfohlen: • Binder, Serie 713, Teilenr. 99 1430 814 04 • Phoenix, Teilenr. 1413934 SACC-FS-4QO SH PBPA SCO...
Seite 38: Versorgungsspannung
Proline Promass I 500  Als Stecker wird empfohlen: • Binder, Serie 763, Teilenr. 99 3729 810 04 • Phoenix, Teilenr. 1543223 SACC-M12MSD-4Q Serviceschnittstelle Bestellmerkmal "Zubehör montiert", Option NB: Adapter RJ45 M12 (Serviceschnittstelle) Belegung Codierung Stecker/Buchse A0032047 Buchse  Als Stecker wird empfohlen: •...
Seite 39: Elektrischer Anschluss
Proline Promass I 500 Elektrischer Anschluss Anschluss Verbindungskabel: Proline 500 – digital – 61 62 63 64 62 61 64 63 – A0028198 Kabeleinführung für Kabel am Messumformergehäuse Anschluss Potenzialausgleich (PE) Verbindungskabel ISEM-Kommunikation Erdung über Erdanschluss, bei Ausführung mit Gerätestecker ist die Erdung über den Gerätestecker sicherge- stellt Kabeleinführung für Kabel oder Anschluss Gerätestecker am Anschlussgehäuse Messaufnehmer...
Seite 40: Anschluss Messumformer
Proline Promass I 500 Anschluss Verbindungskabel: Proline 500 Der Anschluss des Verbindungskabels erfolgt über Klemmen. 10 9 A0028197 Anschluss Potenzialausgleich (PE) Kabeleinführung für Verbindungskabel am Anschlussgehäuse Messumformer Verbindungskabel Kabeleinführung für Verbindungskabel am Anschlussgehäuse Messaufnehmer Anschluss Potenzialausgleich (PE) Anschluss Messumformer • Klemmenbelegung →  34 •...
Seite 41 Proline Promass I 500 Anschluss Messumformer: Proline 500 A0026781 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung (DHCP Client) über Serviceschnittstelle (CDI-RJ45); Optional: Anschluss externe WLAN-Antenne Anschluss Potenzialausgleich (PE) Optional ist ein Adapter für RJ45 auf M12 Stecker erhältlich: Bestellmerkmal "Zubehör", Option NB: "Adapter RJ45 M12 (Serviceschnittstelle)"...
Seite 42: Anschlussbeispiele
Proline Promass I 500 Messumformer: Proline 500 A0026781 Anschluss Versorgungsspannung Anschluss Signalübertragung: PROFINET bzw. EtherNet/IP (RJ45 Stecker) Anschluss an Serviceschnittstelle (CDI-RJ45) Anschluss Potenzialausgleich (PE) Verfügt das Gerät über weitere Ein-/Ausgänge, werden diese parallel über die Kabeleinführung für den Anschluss an die Serviceschnittstelle (CDI-RJ45) geführt.
Seite 43 Proline Promass I 500 HART-Eingang 4...20 mA A0028763  4 Anschlussbeispiel für HART-Eingang mit gemeinsamen "Minus" (passiv) Automatisierungssystem mit HART-Ausgang (z.B. SPS) Speisetrenner für Spannungsversorgung (z.B. RN221N) Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde- rungen; Kabelspezifikation beachten Analoges Anzeigeinstrument: Maximale Bürde beachten →...
Seite 44 Proline Promass I 500 PROFIBUS DP A0028765  6 Anschlussbeispiel für PROFIBUS DP, nicht explosionsgefährdeter Bereich und Zone 2/Div. 2 Automatisierungssystem (z.B. SPS) Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun- gen; Kabelspezifikation beachten Verteilerbox Messumformer Bei Baudraten > 1,5 MBaud muss eine EMV-Kabeleinführung verwendet werden und der Kabelschirm muss möglichst bis zur Anschlussklemme weiterlaufen.
Seite 45 Proline Promass I 500 EtherNet/IP: DLR (Device Level Ring) A0027544 Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten →  51 Messumformer Verbindungskabel zwischen den beiden Messumformern PROFINET A0028767  8 Anschlussbeispiel für PROFINET Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten Gerätestecker Messumformer...
Seite 46 Proline Promass I 500 PROFINET mit Ethernet-APL A0047536  9 Anschlussbeispiel für PROFINET mit Ethernet-APL Kabelschirm Messgerät Lokale Erdung Potenzialausgleich Trunk oder TCP Field-Switch PROFINET: MRP (Media Redundancy Protocol) A0027544 Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten →  51 Messumformer...
Seite 47 Proline Promass I 500 PROFINET: Systemredundanz S2 A0039553  10 Anschlussbeispiel Systemredundanz S2 Automatisierungssystem 1 (z.B. SPS) Synchronisation Automatisierungssysteme Automatisierungssystem 2 (z.B. SPS) Industrial Ethernet Managed Switch Messumformer FOUNDATION Fieldbus A0028768  11 Anschlussbeispiel für FOUNDATION Fieldbus Automatisierungssystem (z.B. SPS) Power Conditioner (FOUNDATION Fieldbus) Kabelschirm einseitig.
Seite 48 Proline Promass I 500 Modbus RS485 A0028765  12 Anschlussbeispiel für Modbus RS485, nicht explosionsgefährdeter Bereich und Zone 2; Class I, Division 2 Automatisierungssystem (z.B. SPS) Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde- rungen; Kabelspezifikation beachten...
Seite 49 Proline Promass I 500 Impuls-/Frequenzausgang 12345 A0028761  15 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv) Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Widerstand) Spannungsversorgung Messumformer: Eingangswerte beachten →  20 Schaltausgang A0028760  16 Anschlussbeispiel für Schaltausgang (passiv) Automatisierungssystem mit Schalteingang (z.B.
Seite 50 Proline Promass I 500 A0029279  18 Anschlussbeispiel für Doppelimpulsausgang (passiv) Automatisierungssystem mit Doppelimpulseingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Wider- stand) Spannungsversorgung Messumformer: Eingangswerte beachten →  22 Doppelimpulsausgang Doppelimpulsausgang (Slave), phasenverschoben Relaisausgang A0028760  19 Anschlussbeispiel für Relaisausgang (passiv)
Seite 51: Potenzialausgleich
Proline Promass I 500 Statuseingang A0028764  21 Anschlussbeispiel für Statuseingang Automatisierungssystem mit Statusausgang (z.B. SPS) Spannungsversorgung Messumformer Potenzialausgleich Anforderungen Beim Potenzialausgleich: • Betriebsinterne Erdungskonzepte beachten • Einsatzbedingungen wie Material und Erdung der Rohrleitung berücksichtigen • Messstoff, Messaufnehmer und Messumformer auf dasselbe elektrische Potenzial legen •...
Seite 52 Proline Promass I 500 PROFIBUS PA Verdrilltes, abgeschirmtes Zweiaderkabel. Empfohlen wird Kabeltyp A . Für weitere Hinweise zur Planung und Installation von PROFIBUS Netzwerken: • Betriebsanleitung "PROFIBUS DP/PA: Leitfaden zur Projektierung und Inbetriebnahme" (BA00034S) • PNO-Richtlinie 2.092 "PROFIBUS PA User and Installation Guideline"...
Seite 53 Proline Promass I 500 FOUNDATION Fieldbus Verdrilltes, abgeschirmtes Zweiaderkabel. Für weitere Hinweise zur Planung und Installation von FOUNDATION Fieldbus Netzwerken: • Betriebsanleitung "FOUNDATION Fieldbus Overview" (BA00013S) • FOUNDATION Fieldbus-Richtlinie • IEC 61158-2 (MBP) Modbus RS485 Standard EIA/TIA-485 spezifiziert zwei Kabeltypen (A und B) für die Busleitung, die für alle Über- tragungsraten eingesetzt werden können.
Seite 54 Proline Promass I 500 A0032476 Messumformer Proline 500 digital Messumformer Proline 500 Messaufnehmer Promass Nicht explosionsgefährdeter Bereich Explosionsgefährdeter Bereich: Zone 2; Class I, Division 2 Explosionsgefährdeter Bereich: Zone 1; Class I, Division 1 Standardkabel zum Messumformer 500 digital →  54 Messumformer installiert im nicht explosionsgefährdeten Bereich oder explosionsgefährdeten Bereich:...
Seite 55 Proline Promass I 500 Optional lieferbares Verbindungskabel Aufbau 2 × 2 × 0,34 mm (AWG 22) PVC-Kabel mit gemeinsamem Schirm (2 Paare, CU-Litzen blank, paarverseilt) Flammwidrigkeit Nach DIN EN 60332-1-2 Ölbeständigkeit Nach DIN EN 60811-2-1 Schirmung Kupfer-Geflecht verzinnt, optische Abdeckung ≥ 85 % Dauerbetriebstemperatur Bei fester Verlegung: –50 …...
Seite 56 Proline Promass I 500 Querschnitt Kabellänge [max.] Konfektionierung 2 x 2 x 0,50 mm 50 m (150 ft) 2 x 2 x 0,50 mm (AWG 20) (AWG 20) BN WT YE GN • +, – = 0,5 mm • A, B = 0,5 mm...
Seite 57: Überspannungsschutz
Proline Promass I 500 C: Verbindungskabel Messaufnehmer - Messumformer: Proline 500 Aufbau 6 × 0,38 mm PVC-Kabel mit einzeln abgeschirmten Adern und gemein- samem Kupferschirm Leiterwiderstand ≤ 50 Ω/km (0,015 Ω/ft) Kapazität Ader/Schirm ≤ 420 pF/m (128 pF/ft) Kabellänge (max.) 20 m (60 ft) Kabellängen (lieferbar)
Seite 58: Nullpunktstabilität
Proline Promass I 500 Temperatur ±0,5 °C ± 0,005 · T °C (±0,9 °F ± 0,003 · (T – 32) °F) Nullpunktstabilität Nullpunktstabilität [mm] [in] [kg/h] [lb/min] ³⁄₈ 0,150 0,0055 ½ 0,488 0,0179 15 FB ½ FB 1,350 0,0496 1,350...
Seite 59: Wiederholbarkeit
Proline Promass I 500 1:10 1:20 1:50 1:100 1:500 [inch] [lb/min] [lb/min] [lb/min] [lb/min] [lb/min] [lb/min] 1 FB 1 654 165,4 82,70 33,08 16,54 3,308 1½ 1 654 165,4 82,70 33,08 16,54 3,308 1½ FB 2 573 257,3 128,7 51,46...
Seite 60: Einfluss Messstoffdruck
Proline Promass I 500 v.E. = vom Endwert Bei einer Temperaturdifferenz zwischen der Temperatur bei der Nullpunktjustierung und der Pro- zesstemperatur, beträgt die zusätzliche Messabweichung der Messaufnehmer typisch ±0,0002 % v.E./°C (±0,0001 % v. E./°F). Bei einer Durchführung der Nullpunktjustierung bei Prozesstemperatur wird der Einfluss verringert.
Seite 61: Berechnungsgrundlagen
Proline Promass I 500 [% v.M./bar] [% v.M./psi] [mm] [in] kein Einfluss kein Einfluss 50 FB 2 FB kein Einfluss kein Einfluss kein Einfluss kein Einfluss FB = Full bore (voller Nennweitenquerschnitt) v.M. = vom Messwert, v.E. = vom Endwert Berechnungsgrundlagen BaseAccu = Grundgenauigkeit in % v.M., BaseRepeat = Grund-Wiederholbarkeit in % v.M.
Seite 62: Montage
Proline Promass I 500 Montage Montageort A0028772 Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, folgende Ein- bauorte in der Rohrleitung vermeiden: • Einbau am höchsten Punkt der Leitung • Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung Bei einer Fallleitung Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Fallleitung.
Seite 63: Einbaulage
Proline Promass I 500 Ø Blende, Rohrverengung [mm] [in] [mm] [in] 1,10 50 FB 2 FB 2,13 1,97 FB = Full bore (voller Nennweitenquerschnitt) Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der Einbaulage Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).
Seite 64: Montage Gehäuse Messumformer
Proline Promass I 500 Montage Gehäuse Messum- Messumformer Proline 500 – digital former Pfostenmontage ø 20…70 TX 25 ø ( 0.79…2.75) SW 10 A0029051  23 Maßeinheit mm (in) Wandmontage 17 (0.67) 5.8 (0.23) 5.8 (0.23) 149 (5.85) A0029054  24 Maßeinheit mm (in)
Seite 65: Spezielle Montagehinweise
Proline Promass I 500 Messumformer Proline 500 Pfostenmontage WARNUNG Bestellmerkmal "Messumformergehäuse", Option L "Guss, rostfrei": Messumformer aus Guss haben ein hohes Eigengewicht. Instabile Halterung bei Montage an einem nicht feststehenden Pfosten. ‣ Den Messumformer nur an einen feststehenden Pfosten mit einem stabilen Untergrund montie- ren.
Seite 66: Lebensmitteltauglichkeit
Proline Promass I 500 um eine vollständige Entleerbarkeit in der horizontalen Einbaulage zu gewährleisten. Markierungen am Messaufnehmer zeigen die korrekte Einbaulage zur Optimierung der Entleerbarkeit. A0030297 Exzentrischer Clamp-Anschluss Hinweisschild "Oben" kennzeichnet welche Seite oben ist Gerät entsprechend den Hygienerichtlinien neigen. Gefälle: ca. 2 % oder 21 mm/m (0.24 in/feet) Line auf der Unterseite kennzeichnet den niedrigsten Punkt beim exzentrischen Prozessanschluss.
Seite 67: Umgebung
Proline Promass I 500 [mm] [in] [mm] [in] [mm] [in] [mm] [in] 50 FB 50 FB 1 152 45,35 2,24 3,54 1 152 45,35 2,24 3,54 Wetterschutzhaube 213 (8.4) 203 (8.0) A0029552  27 Wetterschutzhaube Proline 500 – digital; Maßeinheit mm (in) 280 (11.0)
Seite 68: Lagerungstemperatur
4 … 95% geeignet. Betriebshöhe Gemäß EN 61010-1 • ≤ 2 000 m (6 562 ft) • > 2 000 m (6 562 ft) mit zusätzlichen Überspannungsschutz (z.B. Endress+Hauser HAW Series) Schutzart Messumformer • IP66/67, Type 4X enclosure, geeignet für Verschmutzungsgrad 4 •...
Seite 69: Innenreinigung
Proline Promass I 500 Innenreinigung • CIP-Reinigung • SIP-Reinigung • Reinigung mit Molchen Optionen Öl- und fettfreie Ausführung für mediumberührende Teile, ohne Erklärung Bestellmerkmal "Dienstleistung", Option HA Mechanische Belastung Messumformergehäuse und Anschlussgehäuse Messaufnehmer: • Vor mechanischen Einflüssen wie Stößen oder Schlägen schützen •...
Seite 70: Messstoffdichte
Proline Promass I 500 Nicht isoliert Isoliert Ausführung Promass I 500 – digital 60 °C 140 °C 55 °C 150 °C 60 °C 90 °C 45 °C 150 °C (140 °F) (284 °F) (131 °F) (302 °F) (140 °F) (194 °F) (113 °F)
Seite 71 Proline Promass I 500 Flansch in Anlehnung an ASME B16.5 [psi] [bar] 1400 Class 600 1200 1000 Class 300 Class 150 [°C] [°F] A0029883-DE  31 Mit Flanschwerkstoff 1.4301 (304); Messtoffberührende Teile: Titan Flansch JIS B2220 [psi] [bar] 1600 1400...
Seite 72 Proline Promass I 500 Flansch DIN 11864-2 Form A [psi] [bar] DN 8...40 DN 40 FB, DN 50, DN 50 FB, DN 80 [°C] [°F] A0029885-DE  33 Mit Flanschwerkstoff Titan Grade 2 Gewindestutzen DIN 11851 [psi] [bar] DN 8…40 DN 40 FB, DN 50, DN 50 FB, DN 80 [°C]...
Seite 73: Gehäuse Messaufnehmer
Proline Promass I 500 Gewindestutzen ISO 2853 [psi] [bar] [°C] [°F] A0029888-DE  36 Mit Anschlusswerkstoff Titan Grade 2 Gewindestutzen SMS 1145 [psi] [bar] [°C] [°F] A0029888-DE  37 Mit Anschlusswerkstoff Titan Grade 2 SMS 1145 sieht bei Verwendung geeigneter Dichtungsmaterialien den Einsatz bis 16 bar (232 psi) vor.
Seite 74: Durchflussgrenze
Proline Promass I 500 gerät bestellt werden (Bestellmerkmal "Weitere Zulassung", Option LN "Berstdruck Sensorgehäuse, Typenprüfung"). Berstdruck Messaufnehmergehäuse [mm] [in] [bar] [psi] ³⁄₈ 3 190 ½ 3 190 15 FB ½ FB 3 408 3 408 25 FB 1 FB 3 190 1½...
Seite 75: Beheizung
Beheizungsmöglichkeiten • Elektrisch, z.B. mit Heizbändern • Über heißwasser- oder dampfführende Rohre • Über Heizmäntel Für die Aufnehmer sind Heizmäntel bei Endress+Hauser als Zubehörteil bestellbar →  127. HINWEIS Gefahr der Überhitzung bei Beheizung ‣ Sicherstellen, dass die Temperatur am unteren Ende des Messumformergehäuses nicht höher ist als 80 °C (176 °F).
Seite 76: Konstruktiver Aufbau
Proline Promass I 500 Konstruktiver Aufbau Abmessungen in SI-Einhei- Gehäuse Messumformer Proline 500 – digital Nicht explosionsgefährdeter Bereich oder explosionsgefährdeter Bereich: Zone 2; Class I, Division 2 A0033789 Bestellmerkmal "Messumformergehäuse", Option A "Alu, beschichtet" und Bestellmerkmal "Integrierte ISEM Elektronik", Option A "Sensor"...
Seite 77 Proline Promass I 500 Bestellmerkmal "Messumformergehäuse", Option A "Alu, beschichtet" und Bestellmerkmal "Integrierte ISEM Elektronik", Option B "Messumformer" [mm] [mm] [mm] [mm] [mm] [mm] [mm] Bestellmerkmal "Messumformergehäuse", Option L "Guss, rostfrei" und Bestellmerkmal "Integrierte ISEM Elektronik", Option B "Messumformer" [mm]...
Seite 78 Proline Promass I 500 Bestellmerkmal "Sensor Anschlussgehäuse", Option B "Rostfrei" [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 8,56 11,4 15 FB 17,1 17,1 25 FB 26,4 26,4 40 FB 35,6 35,6 50 FB 109,5 251,5 54,8...
Seite 79 Proline Promass I 500 [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 35,6 50 FB 109,5 279,5 54,8 109,5 279,5 54,8 Je nach verwendeter Kabelverschraubung: Werte bis + 30 mm Bei Bestellmerkmal "Sensoroption", Option CG: Werte +70 mm Abhängig vom jeweiligen Prozessanschluss...
Seite 80 Proline Promass I 500 Flansch in Anlehnung an EN 1092-1 (DIN 2501) Form B2 (DIN 2526 Form E): PN 63 1.4301 (304), messstoffberührende Teile: Titan Bestellmerkmal "Prozessanschluss", Option D3W [mm] [mm] [mm] [mm] [mm] [mm] [mm] 4 × Ø22 54,5 50 FB 4 ×...
Seite 81 Proline Promass I 500 Flansch in Anlehnung an ASME B16.5: Class 150 1.4301 (304), messstoffberührende Teile: Titan Bestellmerkmal "Prozessanschluss", Option AAW [mm] [mm] [mm] [mm] [mm] [mm] [mm] 152,4 4 × Ø19,1 1 211 FB = Full bore (voller Nennweitenquerschnitt) Oberflächenrauheit (Flansch): Ra 3,2 …...
Seite 82 Proline Promass I 500 Flansch JIS B2220: 10K 1.4301 (304), messstoffberührende Teile: Titan Bestellmerkmal "Prozessanschluss", Option NDW [mm] [mm] [mm] [mm] [mm] [mm] [mm] 4 × Ø19 50 FB 4 × Ø19 54,8 1 211,5 8 × Ø19 1 211 FB = Full bore (voller Nennweitenquerschnitt) Oberflächenrauheit (Flansch): Ra 3,2 …...
Seite 83 Proline Promass I 500 Flansch JIS B2220: 40K 1.4301 (304), messstoffberührende Teile: Titan Bestellmerkmal "Prozessanschluss", Option NFW [mm] [mm] [mm] [mm] [mm] [mm] [mm] 8 × Ø23 1 211 FB = Full bore (voller Nennweitenquerschnitt) Oberflächenrauheit (Flansch): Ra 3,2 … 6,3 µm DN 8 standardmässig mit DN 15 Flanschen...
Seite 84 Proline Promass I 500 Flansch DIN11864-2 Form A, zu Rohr nach DIN11866 Reihe A, Bundflansch Titan Bestellmerkmal "Prozessanschluss", Option KFW [mm] [mm] [mm] [mm] [mm] [mm] [mm] 4 × Ø9 4 × Ø9 4 × Ø9 4 × Ø9 4 × Ø9 8 ×...
Seite 85 Proline Promass I 500 Tri-Clamp ( ≥ 1"), DIN 11866 Reihe C Titan Bestellmerkmal "Prozessanschluss", Option FTW Clamp [mm] [in] [mm] [mm] [mm] 90,9 72,9 1 268,5 FB = Full bore (voller Nennweitenquerschnitt) 3A-Ausführung lieferbar: Bestellmerkmal "Weitere Zulassung", Option LP in Kombination mit = 0,76 µm: Bestellmerkmal "Messrohr Material", Option CB oder...
Seite 86 Proline Promass I 500 Exzentrische Tri-Clamp, DIN 11866 Reihe C Titan Bestellmerkmal "Pro- Clamp [mm] zessanschluss", [in] [mm] [mm] [mm] Option 50 FB 72,9 1 268,5 2 ½ 77,5 60,3 1 268,5 72,9 1 268,5 FB = Full bore (voller Nennweitenquerschnitt) 3A-Ausführung lieferbar: Bestellmerkmal "Weitere Zulassung", Option LP in Kombination mit...
Seite 87 Proline Promass I 500 Gewindestutzen Rd 28 × 1/8" DIN 11851, zu Rohr nach DIN11866 Reihe A Titan Bestellmerkmal "Prozessanschluss", Option KAW [mm] [in] [mm] [mm] Rd 28 × 1/8 Rd 28 × 1/8 3A-Ausführung lieferbar: Bestellmerkmal "Weitere Zulassung", Option LP in Kombination mit = 0,76 µm: Bestellmerkmal "Messrohr Material", Option CB...
Seite 88 Proline Promass I 500 Gewindestutzen ISO 2853 A0015623 Längentoleranz Maß L in mm: +1,5 / –2,0 Gewindestutzen ISO 2853, zu Rohr nach ISO 2037 Titan Bestellmerkmal "Prozessanschluss", Option JSE [mm] [in] [mm] [mm] 37,13 22,6 37,13 22,6 15 FB 37,13...
Seite 89 Proline Promass I 500 [mm] [mm] [mm] 90,65 90,65 15 FB 90,65 90,65 25 FB 90,65 103,35 40 FB 103,35 117,75 50 FB 145,5 145,5 Wetterschutzhaube 213 (8.4) 203 (8.0) A0029552  40 Wetterschutzhaube Proline 500 – digital; Maßeinheit mm (in) 280 (11.0)
Seite 90 Proline Promass I 500 Proline 500 – digital Externe WLAN-Antenne am Gerät montiert A0033607  42 Maßeinheit mm (in) Externe WLAN-Antenne mit Kabel montiert Bei schlechten Sende-/Empfangsbedingungen am Montageort des Messumformers kann die externe WLAN-Antenne getrennt vom Messumformer montiert werden.
Seite 91: Abmessungen In Us-Einheiten
Proline Promass I 500 Proline 500 Externe WLAN-Antenne am Gerät montiert 105 (4.1) 68 (2.7) 173 (6.8) A0028923  44 Maßeinheit mm (in) Externe WLAN-Antenne mit Kabel montiert Bei schlechten Sende-/Empfangsbedingungen am Montageort des Messumformers kann die externe WLAN-Antenne getrennt vom Messumformer montiert werden.
Seite 92 Proline Promass I 500 Bestellmerkmal "Messumformergehäuse", Option A "Alu, beschichtet" und Bestellmerkmal "Integrierte ISEM Elektronik", Option A "Sensor" [in] [in] [in] [in] [in] [in] 6,57 9,13 3,50 7,36 0,94 0,83 Bestellmerkmal "Messumformergehäuse", Option D "Polycarbonat" und Bestellmerkmal "Integrierte ISEM Elektronik", Option A "Sensor"...
Seite 93 Proline Promass I 500 Anschlussgehäuse Messaufnehmer A0033784 Bestellmerkmal "Sensor Anschlussgehäuse", Option A "Alu, beschichtet" [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] ³⁄₈ 5,83 3,70 2,13 2,24 8,15 10,39 5,35 0,34 4,53 ½ 5,83 3,70 2,13 2,24...
Seite 94 Proline Promass I 500 [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] 2 FB 5,39 3,07 2,32 4,31 14,21 5,28 2,16 8,66 5,39 3,07 2,32 4,31 14,21 5,28 2,16 8,66 Je nach verwendeter Kabelverschraubung: Werte bis +1,18 in Bei Bestellmerkmal "Sensoroption", Option CG: Werte +2,76 in...
Seite 95 Proline Promass I 500 Flanschanschlüsse Festflansch ASME B16.5 A0015621 Längentoleranz Maß L in inch: +0,06 / –0,08 Flansch in Anlehnung an ASME B16.5: Class 150 1.4301 (304), messstoffberührende Teile: Titan Bestellmerkmal "Prozessanschluss", Option AAW [in] [in] [in] [in] [in] [in] [in] ³⁄₈...
Seite 96 Proline Promass I 500 Flansch in Anlehnung an ASME B16.5: Class 300 1.4301 (304), messstoffberührende Teile: Titan Bestellmerkmal "Prozessanschluss", Option ABW [in] [in] [in] [in] [in] [in] [in] 6,50 5,00 8 × Ø0,75 2,07 32,64 2 FB 6,50 5,00 8 × Ø0,75...
Seite 97 Proline Promass I 500 Tri-Clamp ( ≥ 1"), DIN 11866 Reihe C Titan Bestellmerkmal "Prozessanschluss", Option FTW Clamp [in] [in] [in] [in] [in] ³⁄₈ 1,98 0,87 16,77 ½ 1,98 0,87 18,19 ½ FB siehe ¾"-Tri-Clamp-Anschluss 1,98 0,87 23,7 1 FB...
Seite 98 Proline Promass I 500 Exzentrische Tri-Clamp, DIN 11866 Reihe C Titan Bestellmerkmal "Pro- Clamp [in] zessanschluss", [in] [in] [in] [in] Option ³⁄₈ ½ 0,98 0,37 16,77 ½ ¾ 0,98 0,62 18,19 ½ FB 1,99 0,87 23,7 1,99 0,87 23,7 1 FB 1½...
Seite 99 Proline Promass I 500 Gewindestutzen SMS 1145 Titan Bestellmerkmal "Prozessanschluss", Option SAW [in] [in] [in] [in] 1½ FB Rd 60 × 1/6 33,78 Rd 70 × 1/6 1,91 33,78 2 FB Rd 70 × 1/6 1,91 49,55 Rd 98 × 1/6...
Seite 100 Proline Promass I 500 Wetterschutzhaube 213 (8.4) 203 (8.0) A0029552  46 Wetterschutzhaube Proline 500 – digital; Maßeinheit mm (in) 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553  47 Wetterschutzhaube Proline 500; Maßeinheit mm (in) Externe WLAN-Antenne Die externe WLAN-Antenne ist nicht für den Einsatz in hygienischen Anwendungen geeignet.
Seite 101 Proline Promass I 500 Externe WLAN-Antenne mit Kabel montiert Bei schlechten Sende-/Empfangsbedingungen am Montageort des Messumformers kann die externe WLAN-Antenne getrennt vom Messumformer montiert werden. A0033606  49 Maßeinheit mm (in) Proline 500 Externe WLAN-Antenne am Gerät montiert 105 (4.1) 68 (2.7)
Seite 102: Gewicht
Proline Promass I 500 70 (2.8) A0033597  51 Maßeinheit mm (in) Gewicht Alle Werte (Gewicht ohne Verpackungsmaterial) beziehen sich auf Geräte mit EN/DIN PN 40-Flanschen. Messumformer • Proline 500 – digital Polycarbonat: 1,4 kg (3,1 lbs) • Proline 500 – digital Aluminium: 2,4 kg (5,3 lbs) •...
Seite 103: Werkstoffe
Proline Promass I 500 Gewicht [lbs] [in] 1½ 1½ FB 2 FB FB = Full bore (voller Nennweitenquerschnitt) Werkstoffe Gehäuse Messumformer Gehäuse Messumformer Proline 500 – digital Bestellmerkmal "Messumformergehäuse": • Option A "Alu beschichtet": Aluminium, AlSi10Mg, beschichtet • Option D "Polycarbonat": Polycarbonat Gehäuse Messumformer Proline 500...
Seite 104 Proline Promass I 500 Kabeleinführungen/-verschraubungen A0028352  52 Mögliche Kabeleinführungen/-verschraubungen Innengewinde M20 × 1,5 Kabelverschraubung M20 × 1,5 Adapter für Kabeleinführung mit Innengewinde G ½" oder NPT ½" Gerätestecker Kabeleinführungen und Adapter Werkstoff Kabelverschraubung M20 × 1,5 Kunststoff • Adapter für Kabeleinführung mit Innengewinde G ½"...
Seite 105: Prozessanschlüsse
Proline Promass I 500 Verbindungskabel UV-Strahlung kann zu Beeinträchtigung des Kabelaußenmantels führen. Das Kabel möglichst vor Sonneneinstrahlung schützen. Verbindungskabel Messaufnehmer - Messumformer Proline 500 – digital PVC-Kabel mit Kupferschirm Verbindungskabel Messaufnehmer - Messumformer Proline 500 PVC-Kabel mit Kupferschirm Gehäuse Messaufnehmer •...
Seite 106: Oberflächenrauheit
Proline Promass I 500 Oberflächenrauheit Alle Angaben beziehen sich auf messstoffberührende Teile. Die folgenden Oberflächenrauheiten sind bestellbar. • Nicht poliert • Ra = 0,76 µm (30 µin) • Ra = 0,38 µm (15 µin) Anzeige und Bedienoberfläche Bedienkonzept Nutzerorientierte Menüstruktur für anwenderspezifische Aufgaben •...
Seite 107: Fernbedienung
Proline Promass I 500 A0028232  53 Bedienung mit Touch Control Proline 500 – digital Proline 500 Anzeigeelemente • 4-zeilige, beleuchtete, grafische Anzeige • Hintergrundbeleuchtung weiß, bei Gerätefehler rot • Anzeige für die Darstellung von Messgrößen und Statusgrößen individuell konfigurierbar •...
Seite 108 Proline Promass I 500 A0028746  55 Möglichkeiten der Fernbedienung via HART-Protokoll (passiv) Automatisierungssystem (z.B. SPS) Messumformerspeisegerät, z.B. RN221N (mit Kommunikationswiderstand) Anschluss für Commubox FXA195 und Field Communicator 475 Field Communicator 475 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B.
Seite 109 Proline Promass I 500 Via PROFIBUS DP Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit PROFIBUS DP verfügbar. A0020903  57 Möglichkeiten der Fernbedienung via PROFIBUS DP Netzwerk Automatisierungssystem Computer mit PROFIBUS-Netzwerkkarte PROFIBUS DP Netzwerk Messgerät Via PROFIBUS PA Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit PROFIBUS PA verfügbar.
Seite 110 Proline Promass I 500 A0029437  59 Möglichkeiten der Fernbedienung via Modbus-RS485-Protokoll (aktiv) Automatisierungssystem (z.B. SPS) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool (z.B. FieldCare, DeviceCare) mit COM DTM "CDI Communication TCP/IP" oder Modbus DTM...
Seite 111 Proline Promass I 500 A0033725  61 Möglichkeiten der Fernbedienung via EtherNet/IP-Netzwerk: Ringtopologie Automatisierungssystem, z.B. "RSLogix" (Rockwell Automation) Workstation zur Messgerätbedienung: Mit Custom Add-On Profile für "RSLogix 5000" (Rockwell Automation) oder mit Electronic Data Sheet (EDS) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Webserver oder Computer mit Bedientool (z.B.
Seite 112 Proline Promass I 500 A0033719  63 Möglichkeiten der Fernbedienung via PROFINET-Netzwerk: Ringtopologie Automatisierungssystem, z.B. Simatic S7 (Siemens) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Webserver oder Computer mit Bedientool (z.B. FieldCare, DeviceCare, SIMATIC PDM) mit COM DTM "CDI Communication TCP/IP"...
Seite 113: Serviceschnittstelle
Proline Promass I 500 Serviceschnittstelle Via Serviceschnittstelle (CDI-RJ45) Um eine Konfiguration des Geräts vor Ort durchzuführen kann eine Punkt-zu-Punkt-Verbindung aufgebaut werden. Der Anschluss erfolgt bei geöffnetem Gehäuse direkt über die Serviceschnittstelle (CDI-RJ45) des Geräts. Optional ist ein Adapter für RJ45 auf M12 Stecker erhältlich: Bestellmerkmal "Zubehör", Option NB: "Adapter RJ45 M12 (Serviceschnittstelle)"...
Seite 114: Netzwerk Integration
Proline Promass I 500 A0034569 Messumformer mit integrierter WLAN-Antenne Messumformer mit externer WLAN-Antenne LED leuchtet konstant: WLAN-Empfang am Messgerät ist aktiviert LED blinkt: WLAN-Verbindung zwischen Bediengerät und Messgerät ist hergestellt Computer mit WLAN-Schnittstelle und Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool (z.B.
Seite 115: Unterstützte Bedientools
Proline Promass I 500 Mit dem optionalen Anwendungspaket OPC-UA-Server kann das Gerät über die Serviceschnittstelle (CDI-RJ45 und WLAN) in ein Ethernet-Netzwerk eingebunden werden und mit OPC-UA Clienten kommunizieren. Bei dieser Verwendung ist auf die IT-Sicherheit zu achten. Messumformer mit einer Ex de Zulassung dürfen nicht über die Serviceschnittstelle (CDI-RJ45) angeschlossen werden! Bestellmerkmal "Zulassung Messumformer + Sensor", Optionen (Ex de):...
Seite 116: Webserver
Proline Promass I 500 Unterstützte Bedien- Bediengerät Schnittstelle Weitere Informationen tools FieldCare SFE500 Notebook, PC oder Tab- • Serviceschnittstelle →  128 let mit Microsoft Wind- CDI-RJ45 ows-System • WLAN-Schnittstelle • Feldbus-Protokoll Field Xpert SMT70/77/50 • Alle Feldbus-Proto- Betriebsanleitung BA01202S kolle Gerätebeschreibungsdateien:...
Seite 117: Zusatzinformationen Speicherkonzept
Proline Promass I 500 Zusatzinformationen Speicherkonzept Es gibt verschiedene Speicher, in denen Gerätedaten gespeichert und vom Gerät genutzt werden: HistoROM backup T-DAT S-DAT Verfügbare • Ereignis-Logbuch wie z.B. Diagnoseereignisse • Messwertspeicherung (Bestelloption • Messaufnehmerdaten: Nennweite Daten • Sicherung eines Parameterdatensatzes „Extended HistoROM“)
Seite 118: Zertifikate Und Zulassungen
Instruments). Diese sind zusammen mit den zugewiesenen Normen in der entsprechenden UKCA-Konformitätserklärung aufgeführt. Durch Selektion der Bestelloption zur UKCA Kennzeich- nung bestätigt Endress+Hauser die erfolgreiche Prüfung und Bewertung des Geräts mit der Anbrin- gung des UKCA-Zeichens. Kontaktadresse Endress+Hauser UK: Endress+Hauser Ltd.
Seite 119 Proline Promass I 500 Ex ia Messumformer Messaufnehmer Kategorie Zündschutzart Kategorie Zündschutzart II(1)G [Ex ia] IIC II1/2G Ex ia IIC T6…T1 Gb Ex ia IIB T6…T1 Gb II(1)G [Ex ia] IIC II2G Ex ia IIC T6…T1 Gb Ex ia IIB T6…T1 Gb II3(1)G Ex ec [ia Ga] IIC T5…T4 Gc...
Seite 120 Proline Promass I 500 Ex tb Messumformer Messaufnehmer [AEx / Ex ia ] IIIC Zone 21 AEx/ Ex ia tb IIIC T** °C Db Proline 500 ATEX/IECEx Aktuell sind die folgenden Ex-Ausführungen lieferbar: Ex db eb Messumformer Messaufnehmer Kategorie Zündschutzart Kategorie Zündschutzart...
Seite 121: Lebensmitteltauglichkeit
Proline Promass I 500 NI (Ex nA) Messumformer Messaufnehmer Class I Division 2 Groups ABCD Ex de Messumformer Messaufnehmer Class I, Zone 1 AEx/ Ex de ia IIC T6…T4 Gb Class I, Zone 1 AEx/ Ex ia IIC T6…T1 Gb Class I, Zone 1 AEx/ Ex de ia IIB T6…T4 Gb...
Seite 122: Pharmatauglichkeit
Proline Promass I 500 Pharmatauglichkeit • FDA 21 CFR 177 • USP <87> • USP <88> Class VI 121 °C • TSE/BSE Eignungs-Zertifikat • cGMP Geräte mit Bestellmerkmal "Test, Zeugnis", Option JG "Konformität zu cGMP abgeleiteten Anforde- rungen, Erklärung" sind konform gemäß den Anforderungen von cGMP in Bezug auf Oberflächen von mediumsberührten Teilen, Design, FDA 21 CFR-Materialkonformität, USP Class VI-Tests und...
Seite 123: Zertifizierung Profinet Mit Ethernet-Apl
• Mit der Kennzeichnung a) PED/G1/x (x = Kategorie) oder b) UK/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundle- genden Sicherheitsanforderungen" a) des Anhangs I der Druckgeräterichtlinie 2014/68/EU oder b) des Schedule 2 der Statutory Instruments 2016 no. 1105.
Seite 124: Bestellinformationen
Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifischer Anforderun- gen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt wer- den. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebs- zentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 125: Heartbeat Technology
Proline Promass I 500 Messwertspeicher (Linienschreiber): • Speichervolumen wird für bis zu 1000 Messwerte aktiviert. • 250 Messwerte können über jeden der 4 Speicherkanäle ausgegeben werden. Aufzeichnungsinter- vall ist frei konfigurierbar. • Auf Messwertaufzeichnungen kann via Vor-Ort-Anzeige oder Bedientool z.B. FieldCare, Device- Care oder Webserver zugegriffen werden.
Seite 126: Opc-Ua-Server
Detaillierte Angaben: Sonderdokumentation zum Gerät. Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com.
Seite 127: Kommunikationsspezifisches Zubehör
Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen.  Bei Verwendung von Öl als Heizmedium: Mit Endress+Hauser Rücksprache halten. Den Bestellcode mit der Produktwurzel DK8003 verwenden. ...
Seite 128: Servicespezifisches Zubehör
Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten mit industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
Seite 129: Systemkomponenten
Dokument "Fields of Activity" FA00006T Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...
Seite 130: Geräteabhängige Zusatzdokumentation
Proline Promass I 500 Beschreibung Geräteparameter Dokumentationscode FOUNDA- PROFINET TION Field- PROFIBUS PROFIBUS Modbus mit Ether- Messgerät HART RS485 EtherNet/IP PROFINET net-APL Promass 500 GP01060D GP01096D GP01061D GP01137D GP01062D GP01120D GP01121D GP01173D Geräteabhängige Sicherheitshinweise Zusatzdokumentation Sicherheitshinweise für elektrische Betriebsmittel für explosionsgefährdete Bereiche.
Seite 131: Eingetragene Marken
Proline Promass I 500 Inhalt Dokumentationscode HART FOUNDA- PROFIBUS PROFIBUS Modbus PROFINET EtherNet/IP PROFINET TION Field- RS485 mit Ether- net-APL Viskositätsmessung SD01647D SD01723D SD01725D SD02211D SD01724D SD01995D SD01994 SD02742D Gas Fraction Handler SD02584D – – – SD02584D SD02584D – SD02584D...
