Elektrischer Anschluss
40
Impuls-/Frequenzausgang
1
12345
14

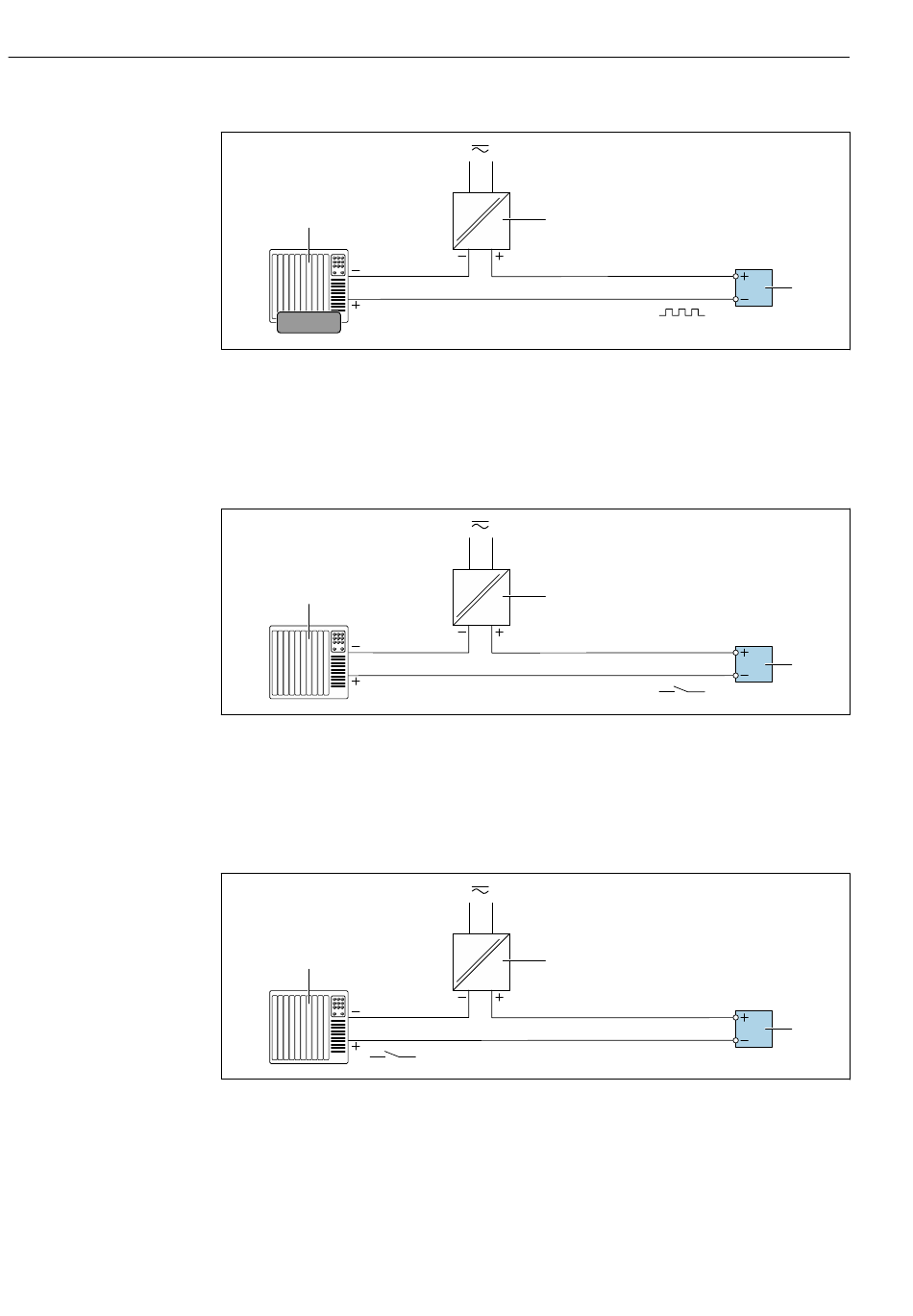

Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)
1
Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS)
2
Spannungsversorgung
3
Messumformer: Eingangswerte beachten → 141
Schaltausgang
1
15
Anschlussbeispiel für Schaltausgang (passiv)
1
Automatisierungssystem mit Schalteingang (z.B. SPS)
2
Spannungsversorgung
3
Messumformer: Eingangswerte beachten → 141
Statuseingang
1
16
Anschlussbeispiel für Statuseingang
1
Automatisierungssystem mit Statusausgang (z.B. SPS)
2
Spannungsversorgung
3
Messumformer
Proline Prosonic Flow I 400 HART
2
2
2
3
A0028761
3
A0028760
3
A0028764
