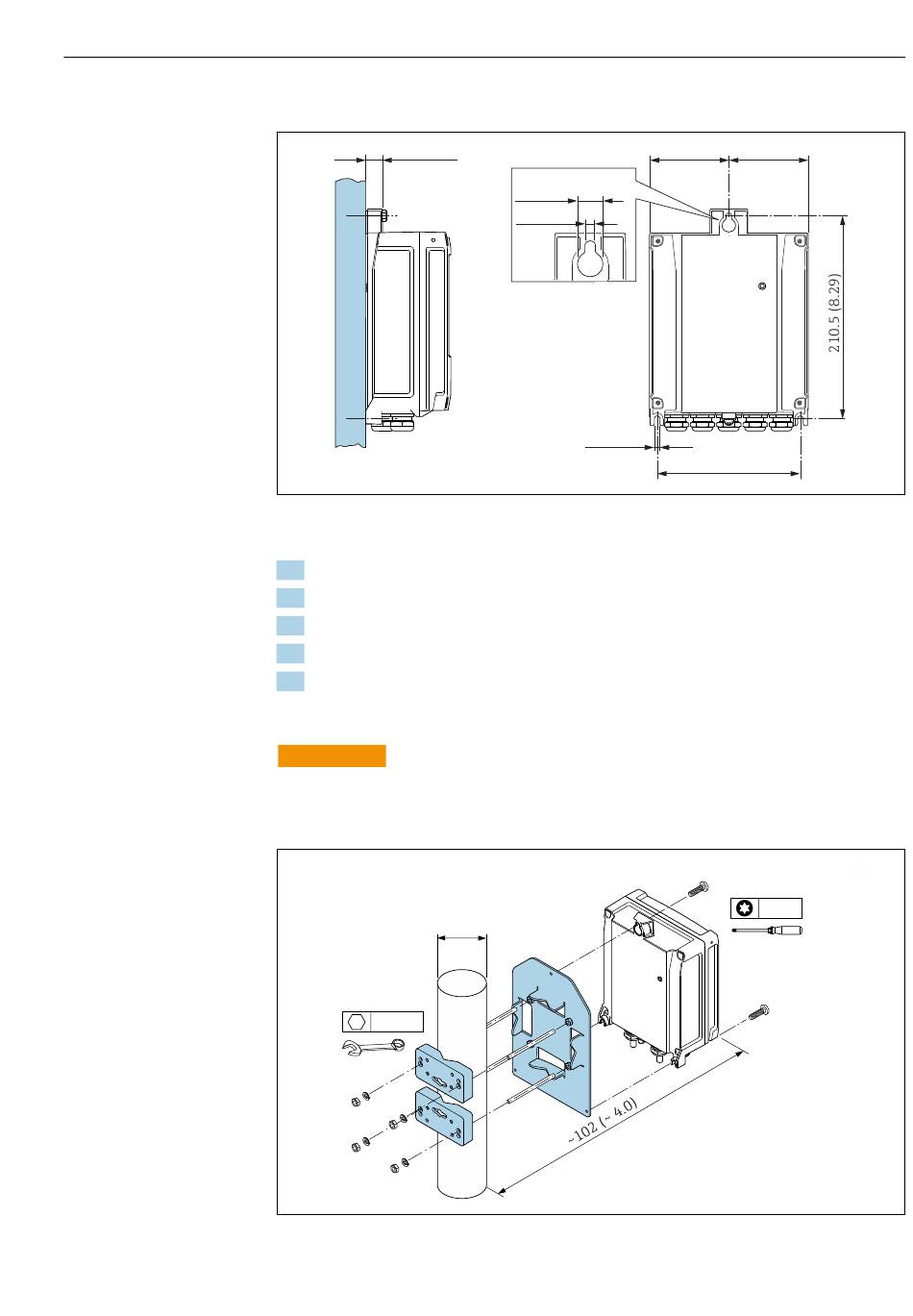

Wandmontage

17 (0.67)
 9 Maßeinheit mm (in)
1. Bohrlöcher bohren.
2. Dübel in Bohrlöcher einsetzen.
3. Befestigungsschrauben leicht einschrauben.
4. Messumformergehäuse über die Befestigungsschrauben schieben und einhängen.
5. Befestigungsschrauben anziehen.
Pfostenmontage
WARNUNG
L
Zu hohes Anziehdrehmoment der Befestigungsschrauben!
Beschädigung des Messumformers aus Kunststoff.
‣
Befestigungsschrauben gemäß Anziehdrehmoment anziehen: 2 Nm (1,5 lbf ft)
ø
20...70
ø
( 0.79...2.75)
4 x
SW 10
 10 Maßeinheit mm (in)
=
14 (0.55)
5.8 (0.23)
5.8 (0.23)
Montage
=
149 (5.85)
3 x TX 25
A0020523
A0029051
