Kommunikationshandbuch E84AYCIB (INTERBUS)
Installation
Mechanische Installation
5.1
5.1.1
[5-1]
24
Mechanische Installation
Das Kommunikationsmodul kann bei eingeschaltetem Antriebsregler in den MCI-Steck-
platz gesteckt oder entfernt werden. Beim Stecken des Moduls wird es automatisch er-
kannt und hinsichtlich Funktion und Version auf Plausibilität geprüft.

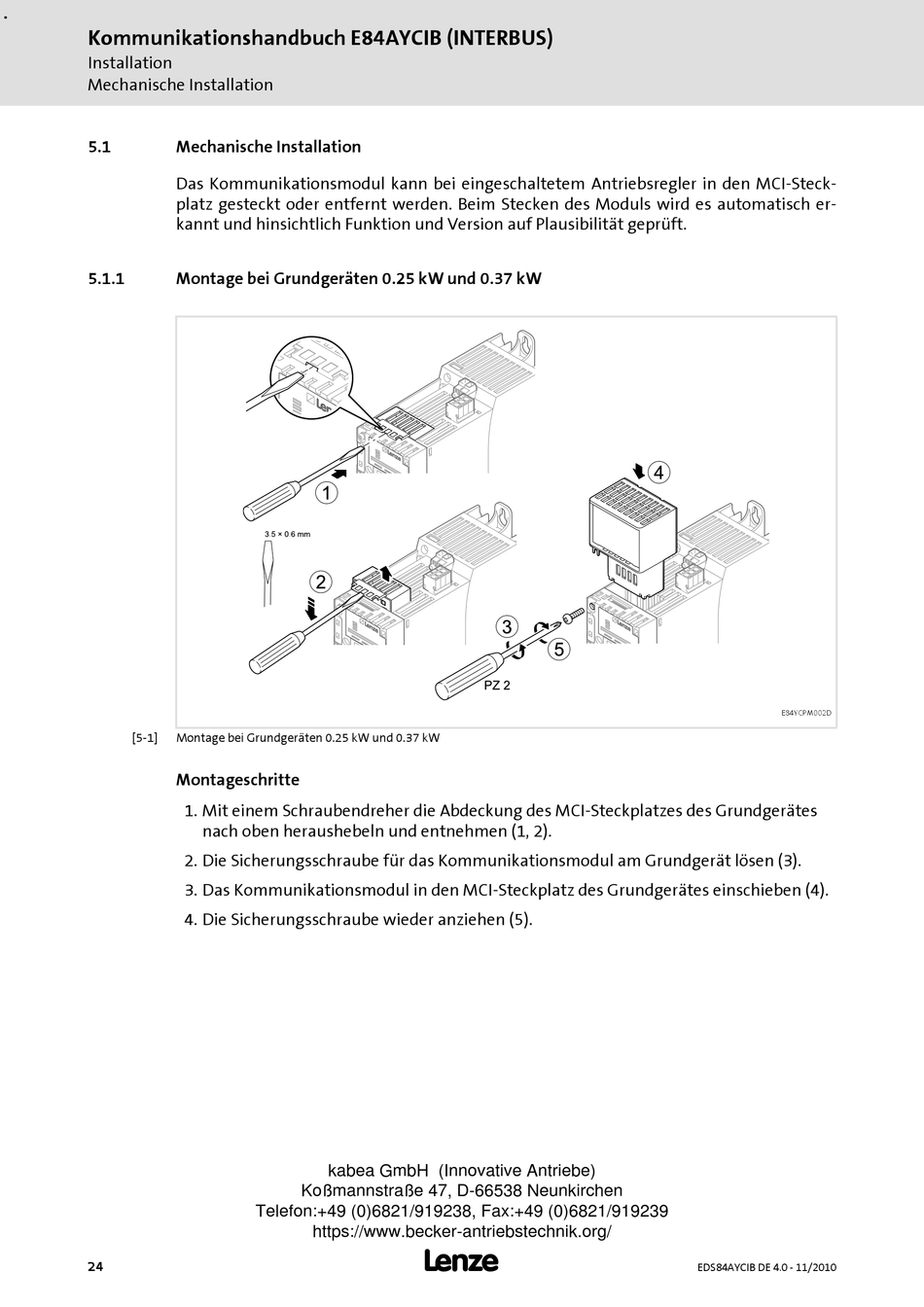

Montage bei Grundgeräten 0.25 kW und 0.37 kW
Montage bei Grundgeräten 0.25 kW und 0.37 kW
Montageschritte
1. Mit einem Schraubendreher die Abdeckung des MCI-Steckplatzes des Grundgerätes
nach oben heraushebeln und entnehmen (1, 2).
2. Die Sicherungsschraube für das Kommunikationsmodul am Grundgerät lösen (3).
3. Das Kommunikationsmodul in den MCI-Steckplatz des Grundgerätes einschieben (4).
4. Die Sicherungsschraube wieder anziehen (5).
kabea GmbH (Innovative Antriebe)
Koßmannstraße 47, D-66538 Neunkirchen
Telefon:+49 (0)6821/919238, Fax:+49 (0)6821/919239
https://www.becker-antriebstechnik.org/
L
E84YCPM002D
EDS84AYCIB DE 4.0 - 11/2010
