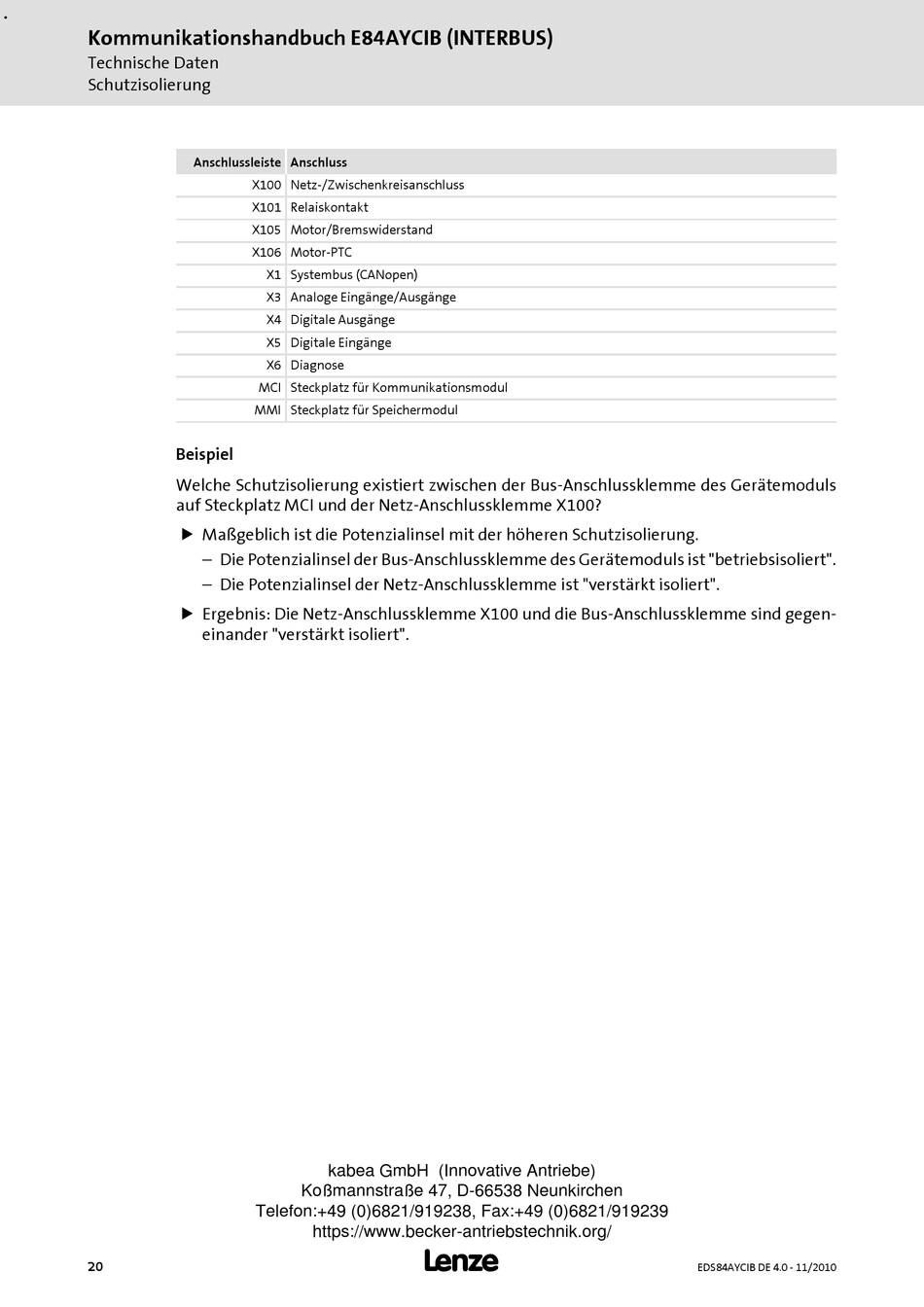

Kommunikationshandbuch E84AYCIB (INTERBUS)
Technische Daten
Schutzisolierung
20
Anschlussleiste Anschluss
X100 Netz-/Zwischenkreisanschluss
X101 Relaiskontakt
X105 Motor/Bremswiderstand
X106 Motor-PTC
X1 Systembus (CANopen)
X3 Analoge Eingänge/Ausgänge
X4 Digitale Ausgänge
X5 Digitale Eingänge
X6 Diagnose
MCI Steckplatz für Kommunikationsmodul
MMI Steckplatz für Speichermodul
Beispiel
Welche Schutzisolierung existiert zwischen der Bus-Anschlussklemme des Gerätemoduls
auf Steckplatz MCI und der Netz-Anschlussklemme X100?
Maßgeblich ist die Potenzialinsel mit der höheren Schutzisolierung.
– Die Potenzialinsel der Bus-Anschlussklemme des Gerätemoduls ist "betriebsisoliert".
– Die Potenzialinsel der Netz-Anschlussklemme ist "verstärkt isoliert".
Ergebnis: Die Netz-Anschlussklemme X100 und die Bus-Anschlussklemme sind gegen-
einander "verstärkt isoliert".
kabea GmbH (Innovative Antriebe)
Koßmannstraße 47, D-66538 Neunkirchen
Telefon:+49 (0)6821/919238, Fax:+49 (0)6821/919239
https://www.becker-antriebstechnik.org/
L
EDS84AYCIB DE 4.0 - 11/2010
