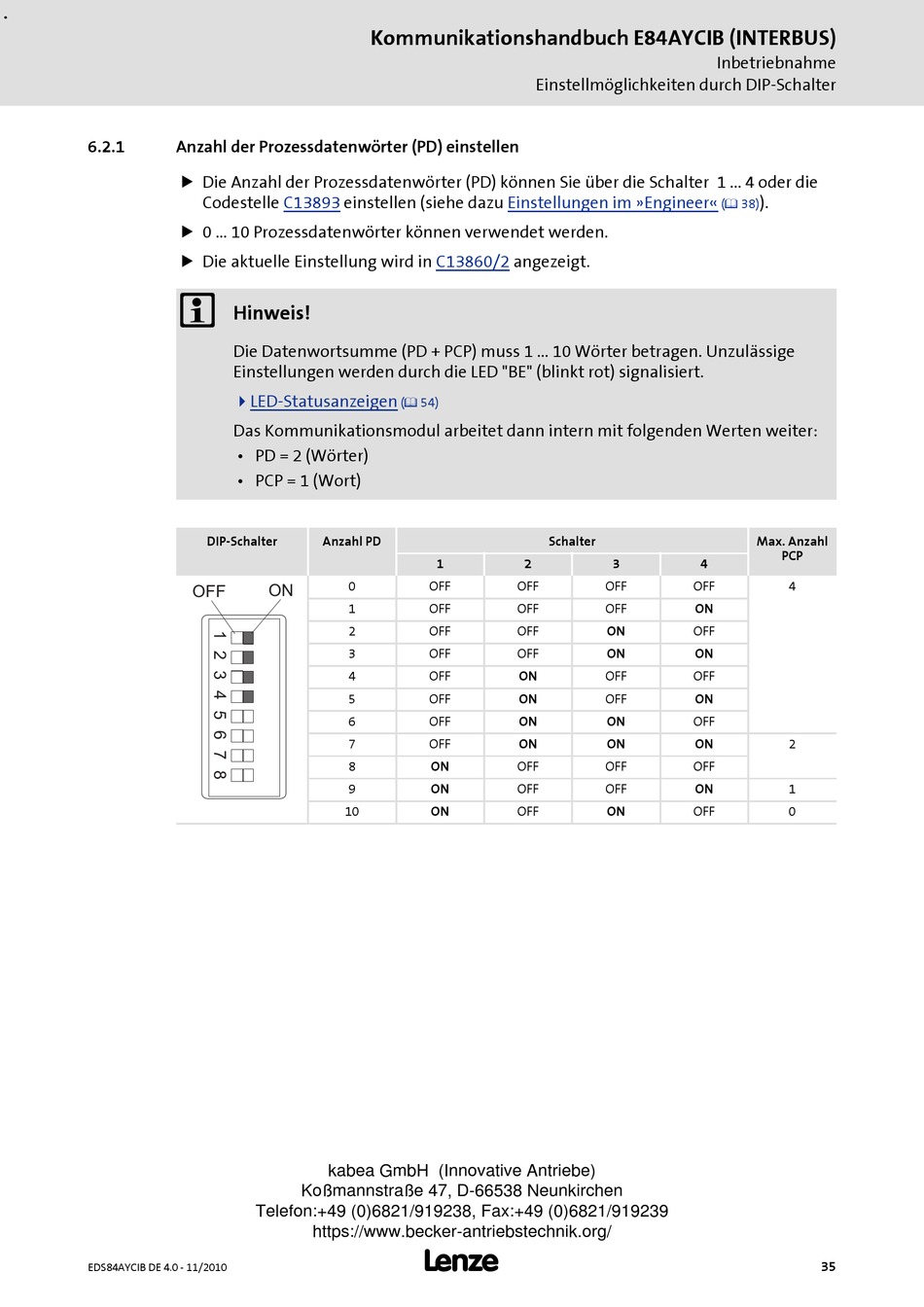

Anzahl der Prozessdatenwörter (PD) einstellen
Die Anzahl der Prozessdatenwörter (PD) können Sie über die Schalter 1 ... 4 oder die
Codestelle
C13893
einstellen (siehe dazu
0 ... 10 Prozessdatenwörter können verwendet werden.
Die aktuelle Einstellung wird in
Hinweis!
Die Datenwortsumme (PD + PCP) muss 1 ... 10 Wörter betragen. Unzulässige
Einstellungen werden durch die LED "BE" (blinkt rot) signalisiert.
LED-Statusanzeigen
Das Kommunikationsmodul arbeitet dann intern mit folgenden Werten weiter:
• PD = 2 (Wörter)
• PCP = 1 (Wort)
DIP-Schalter
Anzahl PD
0
ON
OFF
1
2
3
4
5
6
7
8
9
10
