5.2.6
[5-6]
EDS84AYCIB DE 4.0 - 11/2010
Externe Spannungsversorgung
Das Kommunikationsmodul kann extern über separate Versorgungsleitungen an der 2-po-
ligen Steckerleiste (X205) mit Spannung versorgt werden.
Hinweis!
Verwenden Sie bei externer Spannungsversorgung in jedem Schaltschrank im-
mer ein separates und nach EN 61800-5-1 sicher getrenntes Netzteil ("SELV"/
"PELV").
Die externe Spannungsversorgung des Kommunikationsmoduls ist notwendig, wenn
beim Ausfall der Versorgung des Grundgerätes die Kommunikation über den Bus be-
stehen bleiben soll.
Der Zugriff auf Parameter eines vom Netz getrennten Grundgerätes ist nicht möglich.
Steckerleiste X205 verdrahten
Stop!
Die Steckerleiste nur verdrahten, wenn das Grundgerät vom Netz getrennt ist.

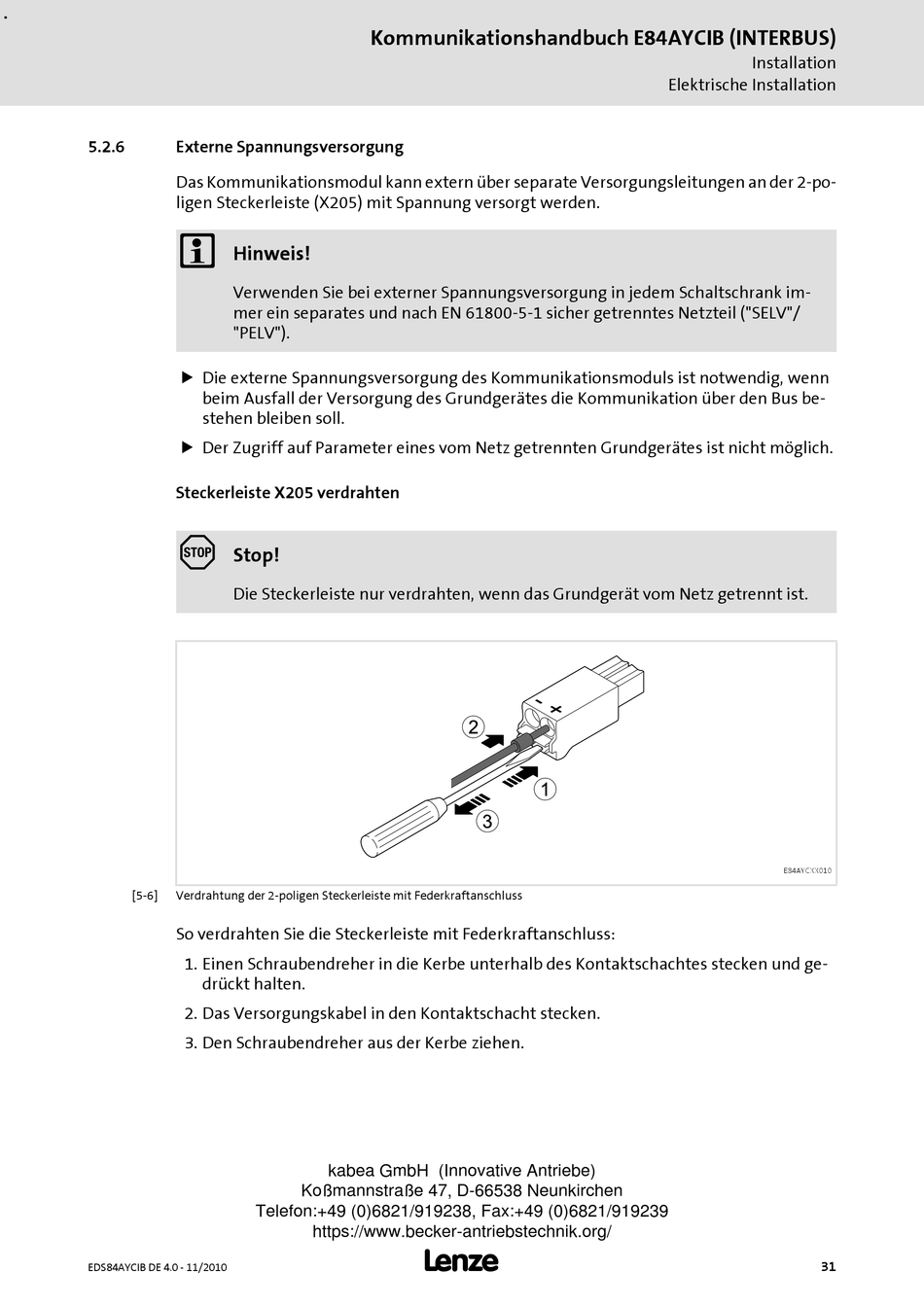

Verdrahtung der 2-poligen Steckerleiste mit Federkraftanschluss
So verdrahten Sie die Steckerleiste mit Federkraftanschluss:
1. Einen Schraubendreher in die Kerbe unterhalb des Kontaktschachtes stecken und ge-
drückt halten.
2. Das Versorgungskabel in den Kontaktschacht stecken.
3. Den Schraubendreher aus der Kerbe ziehen.
kabea GmbH (Innovative Antriebe)
Koßmannstraße 47, D-66538 Neunkirchen
Telefon:+49 (0)6821/919238, Fax:+49 (0)6821/919239
https://www.becker-antriebstechnik.org/
Kommunikationshandbuch E84AYCIB (INTERBUS)
L
Installation
Elektrische Installation
E84AYCXX010
31
