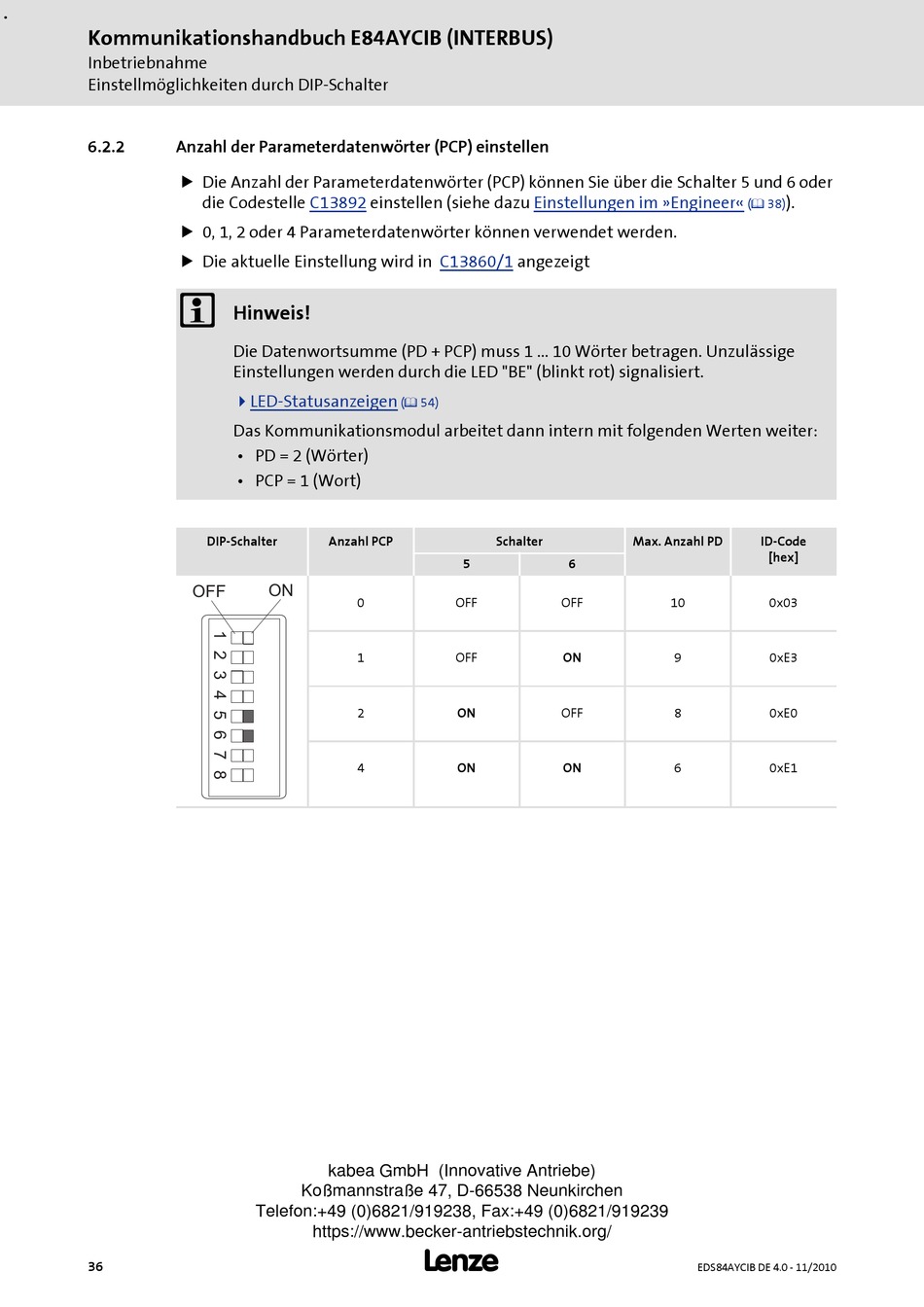

Kommunikationshandbuch E84AYCIB (INTERBUS)
Inbetriebnahme
Einstellmöglichkeiten durch DIP-Schalter
6.2.2
36
Anzahl der Parameterdatenwörter (PCP) einstellen
Die Anzahl der Parameterdatenwörter (PCP) können Sie über die Schalter 5 und 6 oder
die Codestelle
C13892
0, 1, 2 oder 4 Parameterdatenwörter können verwendet werden.
Die aktuelle Einstellung wird in
Hinweis!
Die Datenwortsumme (PD + PCP) muss 1 ... 10 Wörter betragen. Unzulässige
Einstellungen werden durch die LED "BE" (blinkt rot) signalisiert.
LED-Statusanzeigen
Das Kommunikationsmodul arbeitet dann intern mit folgenden Werten weiter:
• PD = 2 (Wörter)
• PCP = 1 (Wort)
DIP-Schalter
Anzahl PCP
ON
OFF
kabea GmbH (Innovative Antriebe)
Koßmannstraße 47, D-66538 Neunkirchen
Telefon:+49 (0)6821/919238, Fax:+49 (0)6821/919239
https://www.becker-antriebstechnik.org/
einstellen (siehe dazu
C13860/1
angezeigt
( 54)
Schalter
5
0
OFF
1
OFF
2
ON
4
ON
L
Einstellungen im »Engineer«
Max. Anzahl PD
6
OFF
10
ON
9
OFF
8
ON
6
EDS84AYCIB DE 4.0 - 11/2010
).
( 38)
ID-Code
[hex]
0x03
0xE3
0xE0
0xE1
