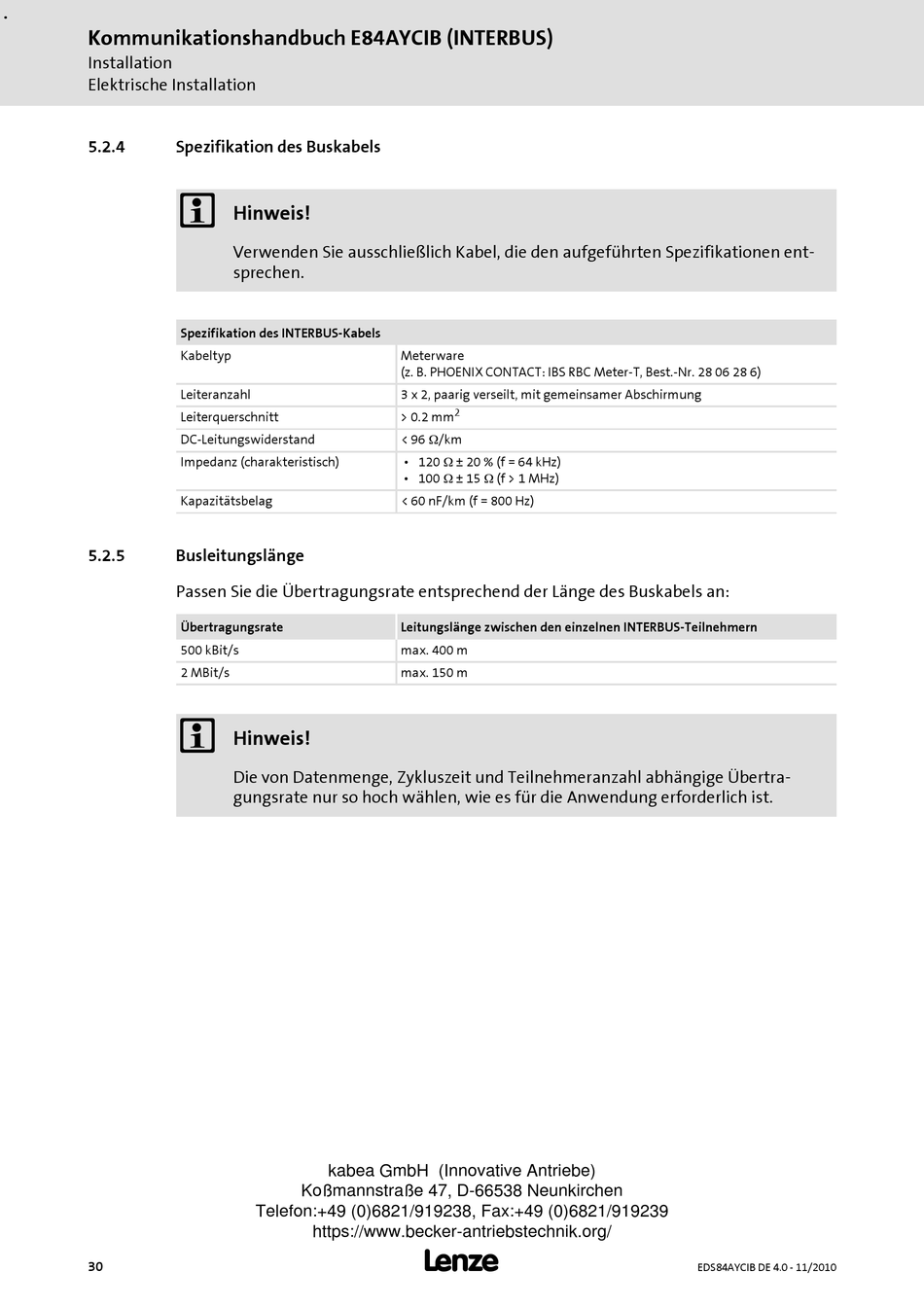

Kommunikationshandbuch E84AYCIB (INTERBUS)
Installation
Elektrische Installation
5.2.4
5.2.5
30
Spezifikation des Buskabels
Hinweis!
Verwenden Sie ausschließlich Kabel, die den aufgeführten Spezifikationen ent-
sprechen.
Spezifikation des INTERBUS-Kabels
Kabeltyp
Leiteranzahl
Leiterquerschnitt
DC-Leitungswiderstand
Impedanz (charakteristisch)
Kapazitätsbelag
Busleitungslänge
Passen Sie die Übertragungsrate entsprechend der Länge des Buskabels an:
Übertragungsrate
500 kBit/s
2 MBit/s
Hinweis!
Die von Datenmenge, Zykluszeit und Teilnehmeranzahl abhängige Übertra-
gungsrate nur so hoch wählen, wie es für die Anwendung erforderlich ist.
kabea GmbH (Innovative Antriebe)
Koßmannstraße 47, D-66538 Neunkirchen
Telefon:+49 (0)6821/919238, Fax:+49 (0)6821/919239
https://www.becker-antriebstechnik.org/
Meterware
(z. B. PHOENIX CONTACT: IBS RBC Meter-T, Best.-Nr. 28 06 28 6)
3 x 2, paarig verseilt, mit gemeinsamer Abschirmung
2
> 0.2 mm
< 96 Ω/km
• 120 Ω ± 20 % (f = 64 kHz)
• 100 Ω ± 15 Ω (f > 1 MHz)
< 60 nF/km (f = 800 Hz)
Leitungslänge zwischen den einzelnen INTERBUS-Teilnehmern
max. 400 m
max. 150 m
L
EDS84AYCIB DE 4.0 - 11/2010
