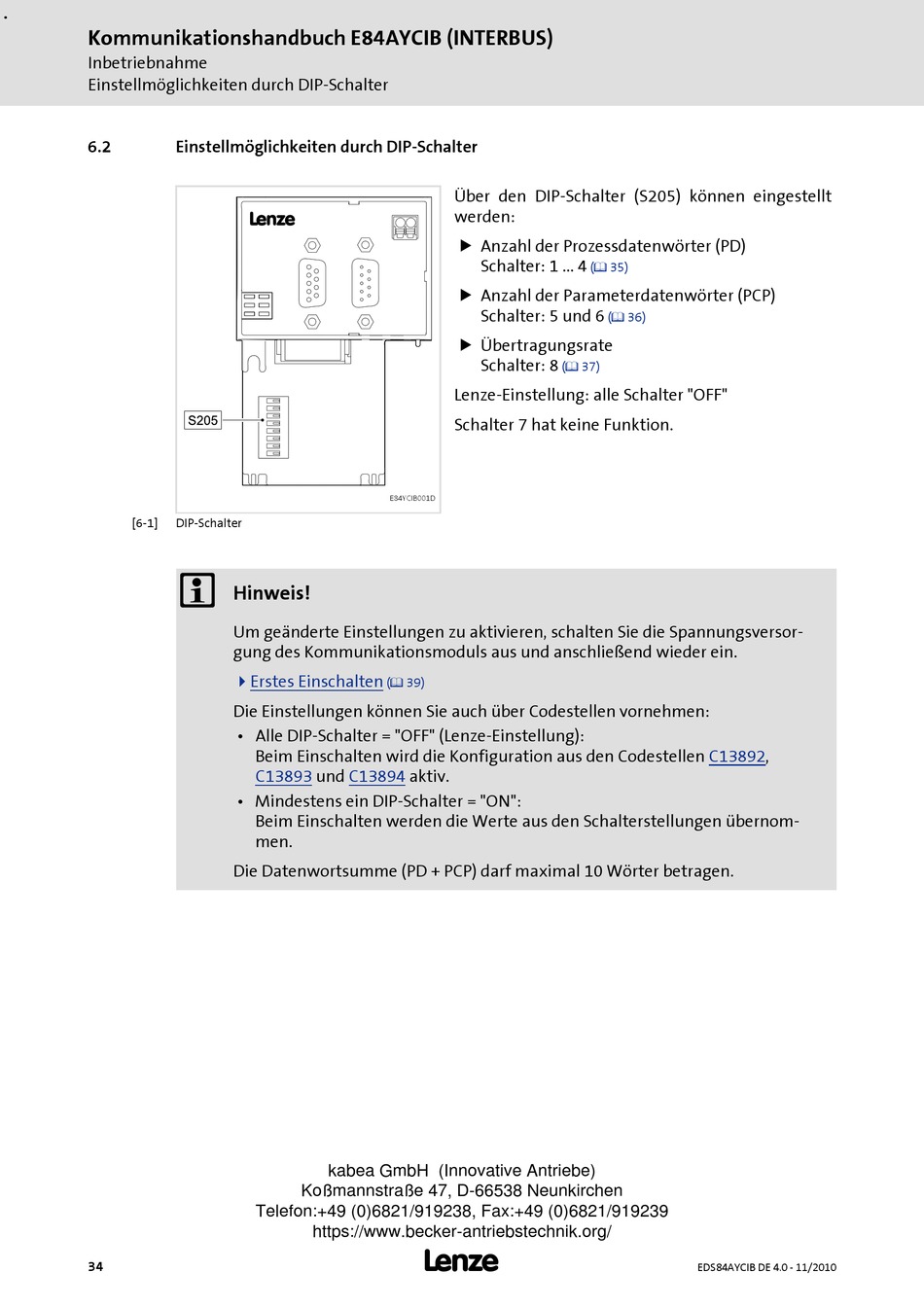

Kommunikationshandbuch E84AYCIB (INTERBUS)
Inbetriebnahme
Einstellmöglichkeiten durch DIP-Schalter
6.2
[6-1]
34
Einstellmöglichkeiten durch DIP-Schalter
DIP-Schalter
Hinweis!
Um geänderte Einstellungen zu aktivieren, schalten Sie die Spannungsversor-
gung des Kommunikationsmoduls aus und anschließend wieder ein.
Erstes Einschalten
Die Einstellungen können Sie auch über Codestellen vornehmen:
• Alle DIP-Schalter = "OFF" (Lenze-Einstellung):
Beim Einschalten wird die Konfiguration aus den Codestellen C13892,
C13893
und
C13894
• Mindestens ein DIP-Schalter = "ON":
Beim Einschalten werden die Werte aus den Schalterstellungen übernom-
men.
Die Datenwortsumme (PD + PCP) darf maximal 10 Wörter betragen.
kabea GmbH (Innovative Antriebe)
Koßmannstraße 47, D-66538 Neunkirchen
Telefon:+49 (0)6821/919238, Fax:+49 (0)6821/919239
https://www.becker-antriebstechnik.org/
Über den DIP-Schalter (S205) können eingestellt
werden:
Anzahl der Prozessdatenwörter (PD)
Schalter: 1 ... 4
Anzahl der Parameterdatenwörter (PCP)
Schalter: 5 und 6
Übertragungsrate
Schalter: 8
Lenze-Einstellung: alle Schalter "OFF"
Schalter 7 hat keine Funktion.
E84YCIB001D
( 39)
aktiv.
L
( 35)
( 36)
( 37)
EDS84AYCIB DE 4.0 - 11/2010
