8.3
EDS84AYCIB DE 4.0 - 11/2010

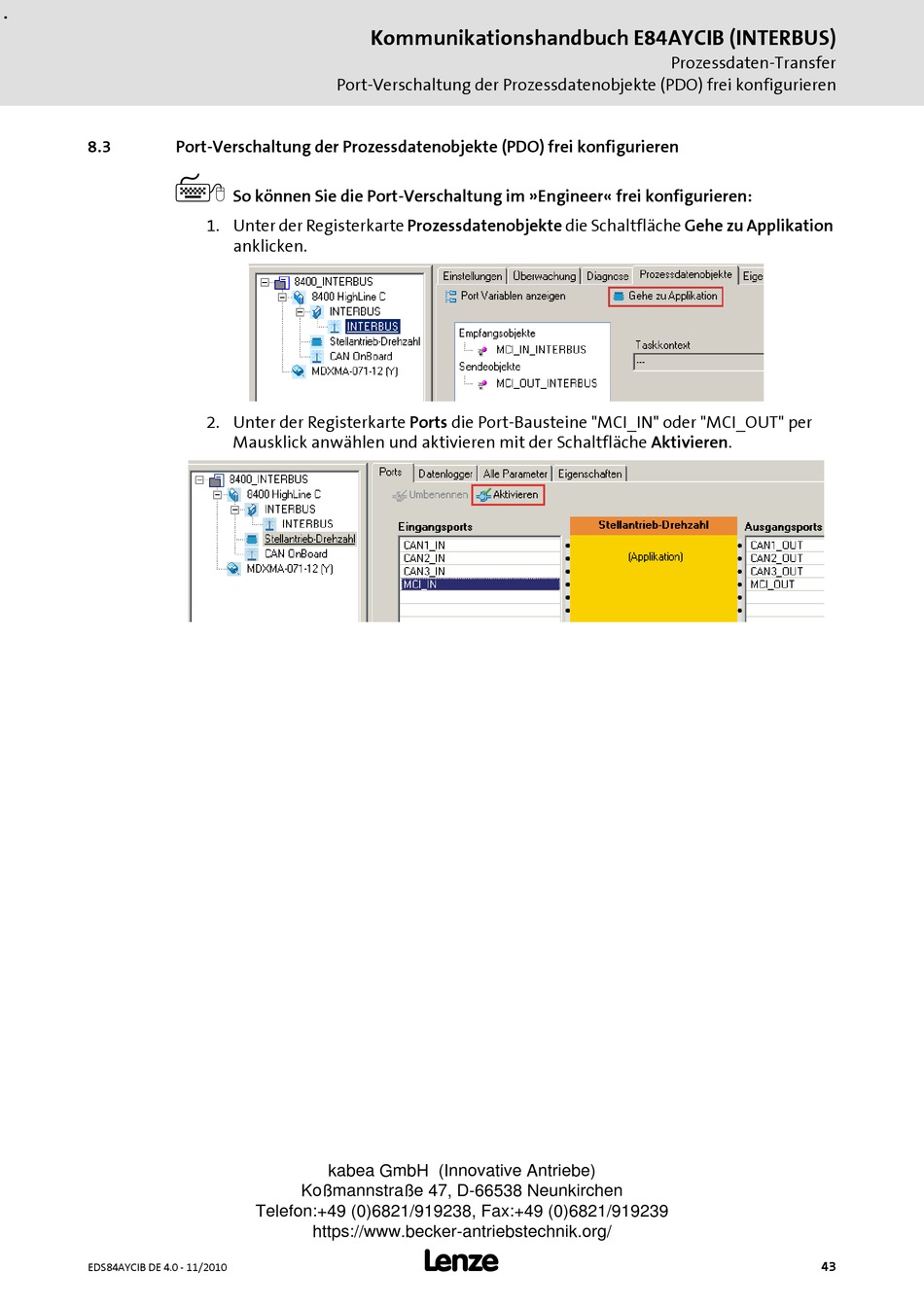

Port-Verschaltung der Prozessdatenobjekte (PDO) frei konfigurieren
Port-Verschaltung der Prozessdatenobjekte (PDO) frei konfigurieren
So können Sie die Port-Verschaltung im »Engineer« frei konfigurieren:
1. Unter der Registerkarte Prozessdatenobjekte die Schaltfläche Gehe zu Applikation
anklicken.
2. Unter der Registerkarte Ports die Port-Bausteine "MCI_IN" oder "MCI_OUT" per
Mausklick anwählen und aktivieren mit der Schaltfläche Aktivieren.
kabea GmbH (Innovative Antriebe)
Koßmannstraße 47, D-66538 Neunkirchen
Telefon:+49 (0)6821/919238, Fax:+49 (0)6821/919239
https://www.becker-antriebstechnik.org/
Kommunikationshandbuch E84AYCIB (INTERBUS)
L
Prozessdaten-Transfer
43
