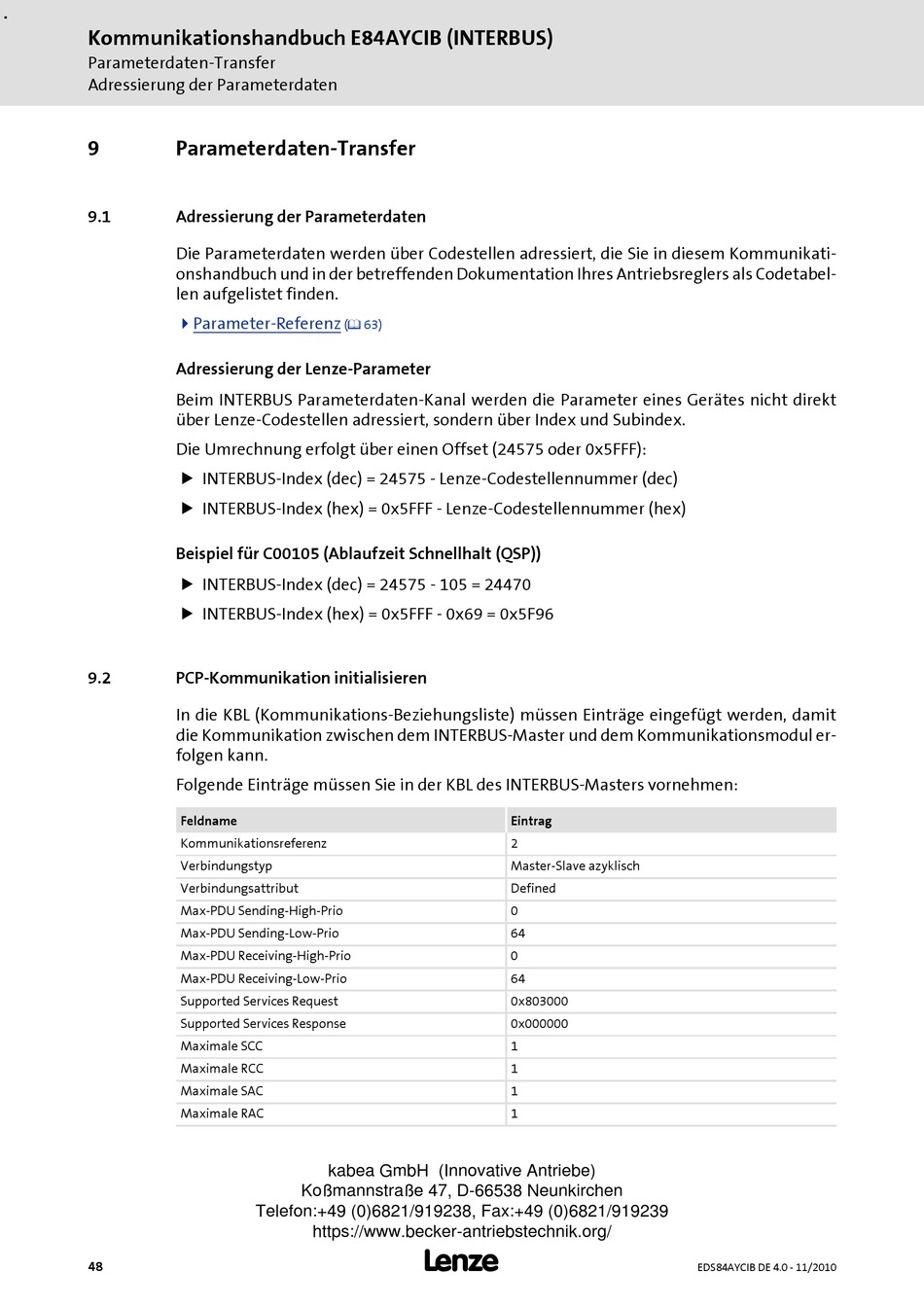

Kommunikationshandbuch E84AYCIB (INTERBUS)
Parameterdaten-Transfer
Adressierung der Parameterdaten
9
9.1
9.2
48
Parameterdaten-Transfer
Adressierung der Parameterdaten
Die Parameterdaten werden über Codestellen adressiert, die Sie in diesem Kommunikati-
onshandbuch und in der betreffenden Dokumentation Ihres Antriebsreglers als Codetabel-
len aufgelistet finden.
Parameter-Referenz
( 63)
Adressierung der Lenze-Parameter
Beim INTERBUS Parameterdaten-Kanal werden die Parameter eines Gerätes nicht direkt
über Lenze-Codestellen adressiert, sondern über Index und Subindex.
Die Umrechnung erfolgt über einen Offset (24575 oder 0x5FFF):
INTERBUS-Index (dec) = 24575 - Lenze-Codestellennummer (dec)
INTERBUS-Index (hex) = 0x5FFF - Lenze-Codestellennummer (hex)
Beispiel für C00105 (Ablaufzeit Schnellhalt (QSP))
INTERBUS-Index (dec) = 24575 - 105 = 24470
INTERBUS-Index (hex) = 0x5FFF - 0x69 = 0x5F96
PCP-Kommunikation initialisieren
In die KBL (Kommunikations-Beziehungsliste) müssen Einträge eingefügt werden, damit
die Kommunikation zwischen dem INTERBUS-Master und dem Kommunikationsmodul er-
folgen kann.
Folgende Einträge müssen Sie in der KBL des INTERBUS-Masters vornehmen:
Feldname
Kommunikationsreferenz
Verbindungstyp
Verbindungsattribut
Max-PDU Sending-High-Prio
Max-PDU Sending-Low-Prio
Max-PDU Receiving-High-Prio
Max-PDU Receiving-Low-Prio
Supported Services Request
Supported Services Response
Maximale SCC
Maximale RCC
Maximale SAC
Maximale RAC
kabea GmbH (Innovative Antriebe)
Koßmannstraße 47, D-66538 Neunkirchen
Telefon:+49 (0)6821/919238, Fax:+49 (0)6821/919239
https://www.becker-antriebstechnik.org/
Eintrag
2
Master-Slave azyklisch
Defined
0
64
0
64
0x803000
0x000000
1
1
1
1
L
