Diagnose
LED-Statusanzeigen
11.1.2
56
Feldbus-Statusanzeigen

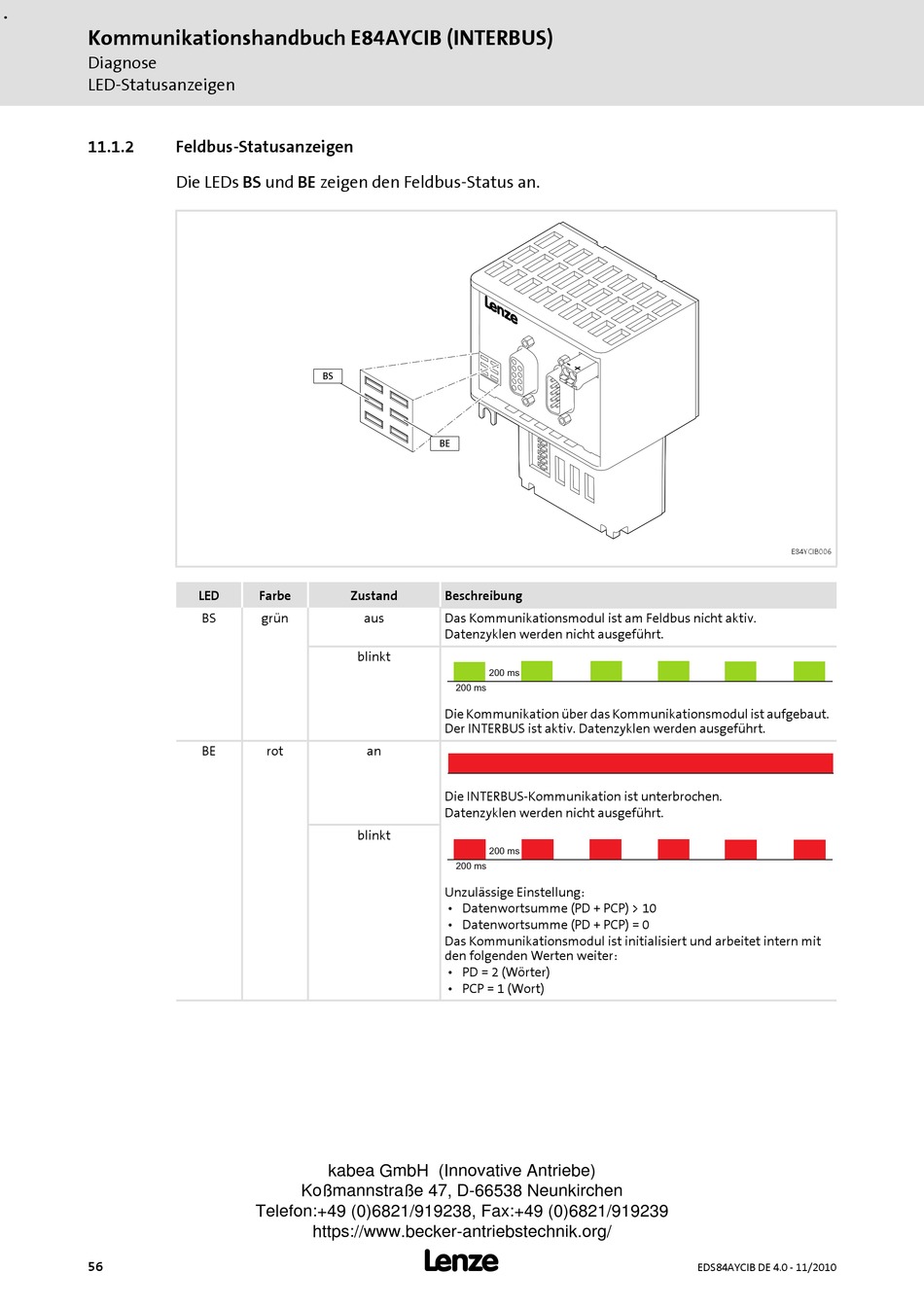

Die LEDs BS und BE zeigen den Feldbus-Status an.
BS
LED
Farbe
BS
grün
BE
rot
kabea GmbH (Innovative Antriebe)
Koßmannstraße 47, D-66538 Neunkirchen
Telefon:+49 (0)6821/919238, Fax:+49 (0)6821/919239
https://www.becker-antriebstechnik.org/
BE
Zustand
Beschreibung
aus
Das Kommunikationsmodul ist am Feldbus nicht aktiv.
Datenzyklen werden nicht ausgeführt.
blinkt
200 ms
200 ms
Die Kommunikation über das Kommunikationsmodul ist aufgebaut.
Der INTERBUS ist aktiv. Datenzyklen werden ausgeführt.
an
Die INTERBUS-Kommunikation ist unterbrochen.
Datenzyklen werden nicht ausgeführt.
blinkt
200 ms
200 ms
Unzulässige Einstellung:
• Datenwortsumme (PD + PCP) > 10
• Datenwortsumme (PD + PCP) = 0
Das Kommunikationsmodul ist initialisiert und arbeitet intern mit
den folgenden Werten weiter:
• PD = 2 (Wörter)
• PCP = 1 (Wort)
L
E84YCIB006
EDS84AYCIB DE 4.0 - 11/2010
