Technische Daten Schutzisolierung - Lenze L-force Communication E84AYCIBV Kommunikationshandbuch

.
[4-1]
EDS84AYCIB DE 4.0 - 11/2010

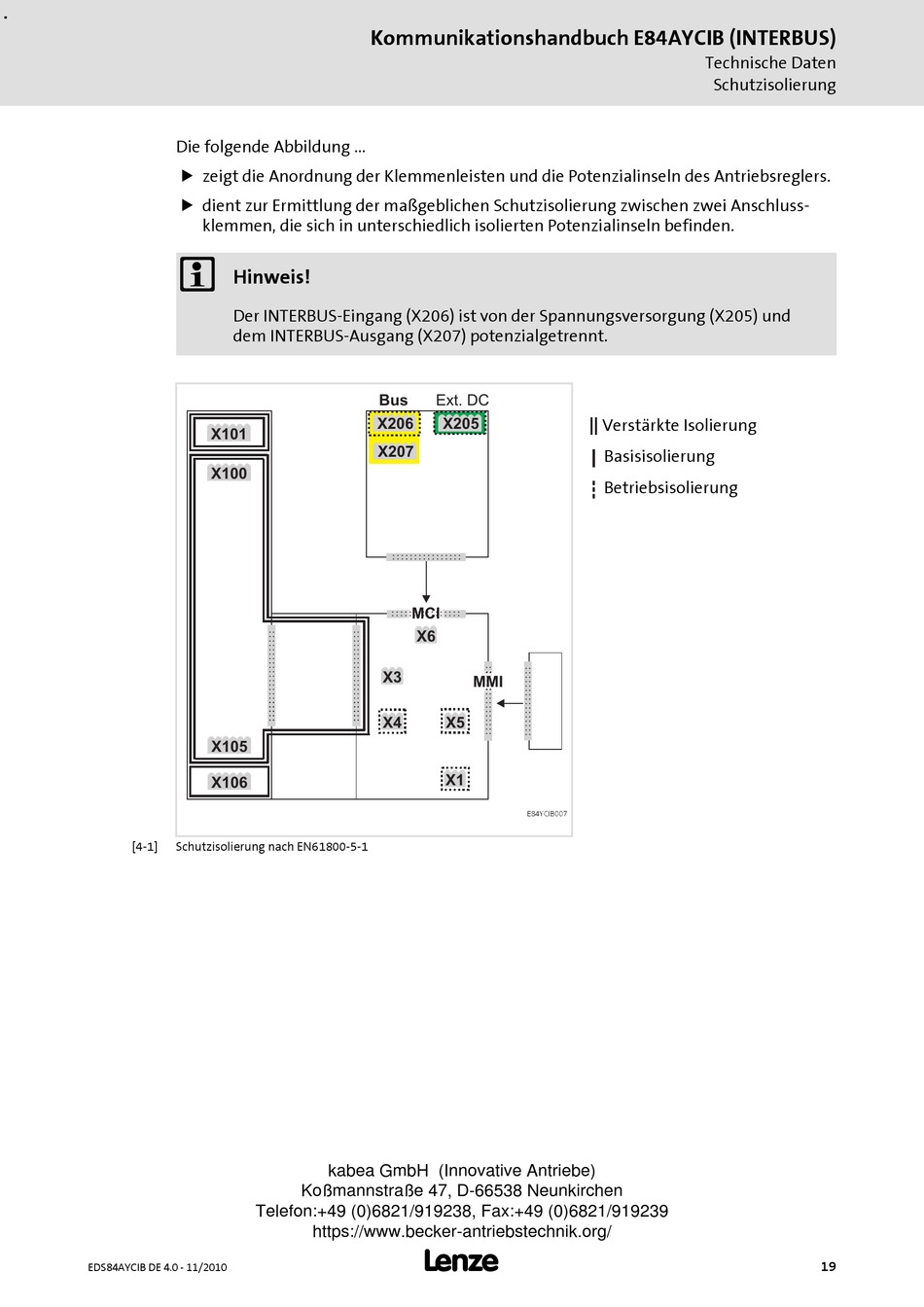

Die folgende Abbildung ...
 zeigt die Anordnung der Klemmenleisten und die Potenzialinseln des Antriebsreglers.
 dient zur Ermittlung der maßgeblichen Schutzisolierung zwischen zwei Anschluss-
klemmen, die sich in unterschiedlich isolierten Potenzialinseln befinden.

Hinweis!
Der INTERBUS-Eingang (X206) ist von der Spannungsversorgung (X205) und
dem INTERBUS-Ausgang (X207) potenzialgetrennt.
X101 X106 X106 X106
X100 X100
X105 X105
X106 X106 X106 X106
Schutzisolierung nach EN61800-5-1
