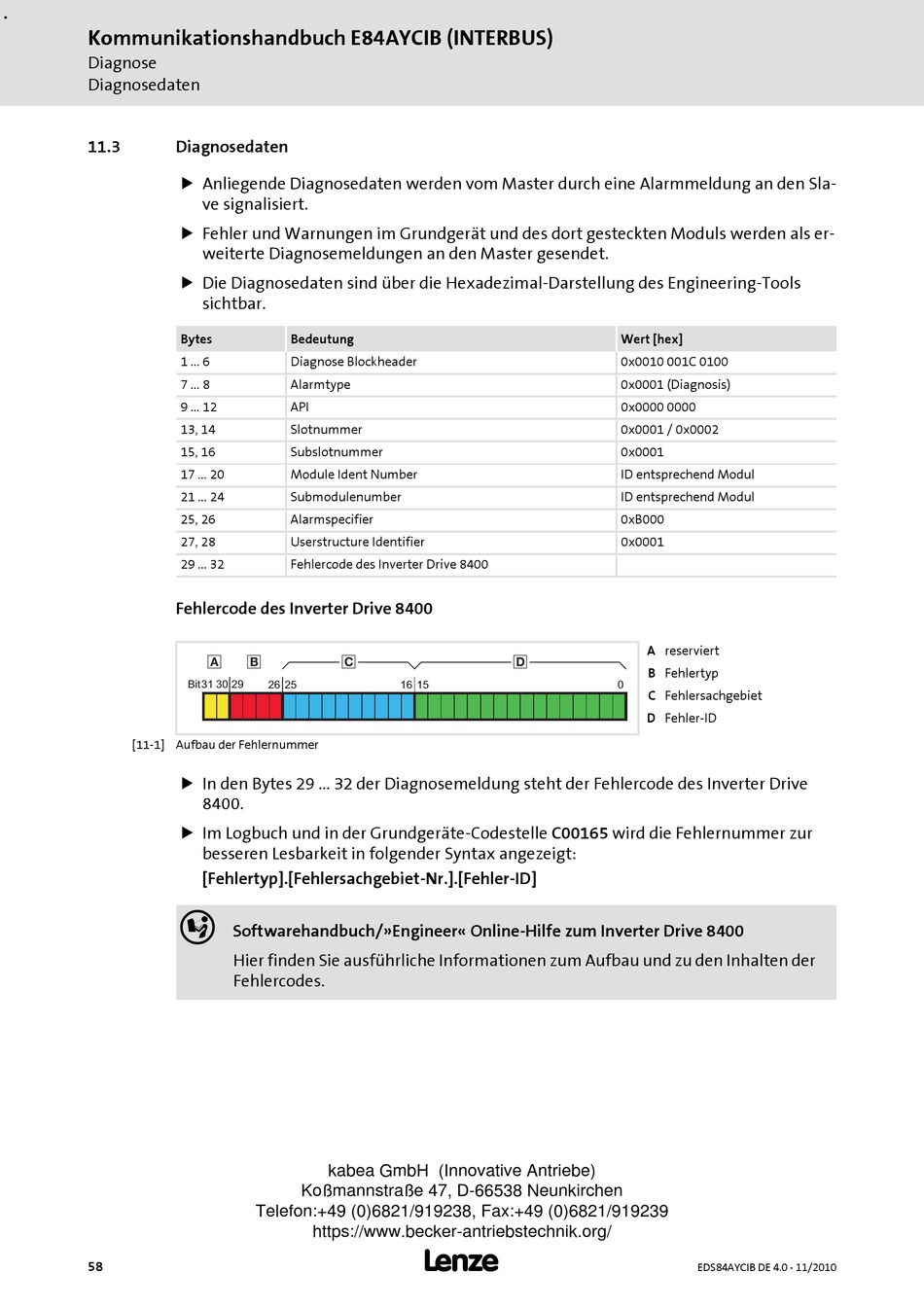

Kommunikationshandbuch E84AYCIB (INTERBUS)
Diagnose
Diagnosedaten
11.3
[11-1] Aufbau der Fehlernummer
58
Diagnosedaten
Anliegende Diagnosedaten werden vom Master durch eine Alarmmeldung an den Sla-
ve signalisiert.
Fehler und Warnungen im Grundgerät und des dort gesteckten Moduls werden als er-
weiterte Diagnosemeldungen an den Master gesendet.
Die Diagnosedaten sind über die Hexadezimal-Darstellung des Engineering-Tools
sichtbar.
Bytes
Bedeutung
1 ... 6
Diagnose Blockheader
7 ... 8
Alarmtype
9 ... 12
API
13, 14
Slotnummer
15, 16
Subslotnummer
17 ... 20
Module Ident Number
21 ... 24
Submodulenumber
25, 26
Alarmspecifier
27, 28
Userstructure Identifier
29 ... 32
Fehlercode des Inverter Drive 8400
Fehlercode des Inverter Drive 8400
0
1
2
Bit
31
30
29
26
25
In den Bytes 29 ... 32 der Diagnosemeldung steht der Fehlercode des Inverter Drive
8400.
Im Logbuch und in der Grundgeräte-Codestelle C00165 wird die Fehlernummer zur
besseren Lesbarkeit in folgender Syntax angezeigt:
[Fehlertyp].[Fehlersachgebiet-Nr.].[Fehler-ID]
Softwarehandbuch/»Engineer« Online-Hilfe zum Inverter Drive 8400
Hier finden Sie ausführliche Informationen zum Aufbau und zu den Inhalten der
Fehlercodes.
kabea GmbH (Innovative Antriebe)
Koßmannstraße 47, D-66538 Neunkirchen
Telefon:+49 (0)6821/919238, Fax:+49 (0)6821/919239
https://www.becker-antriebstechnik.org/
3
16
15
L
Wert [hex]
0x0010 001C 0100
0x0001 (Diagnosis)
0x0000 0000
0x0001 / 0x0002
0x0001
ID entsprechend Modul
ID entsprechend Modul
0xB000
0x0001
A reserviert
B Fehlertyp
0
C Fehlersachgebiet
D Fehler-ID
EDS84AYCIB DE 4.0 - 11/2010
