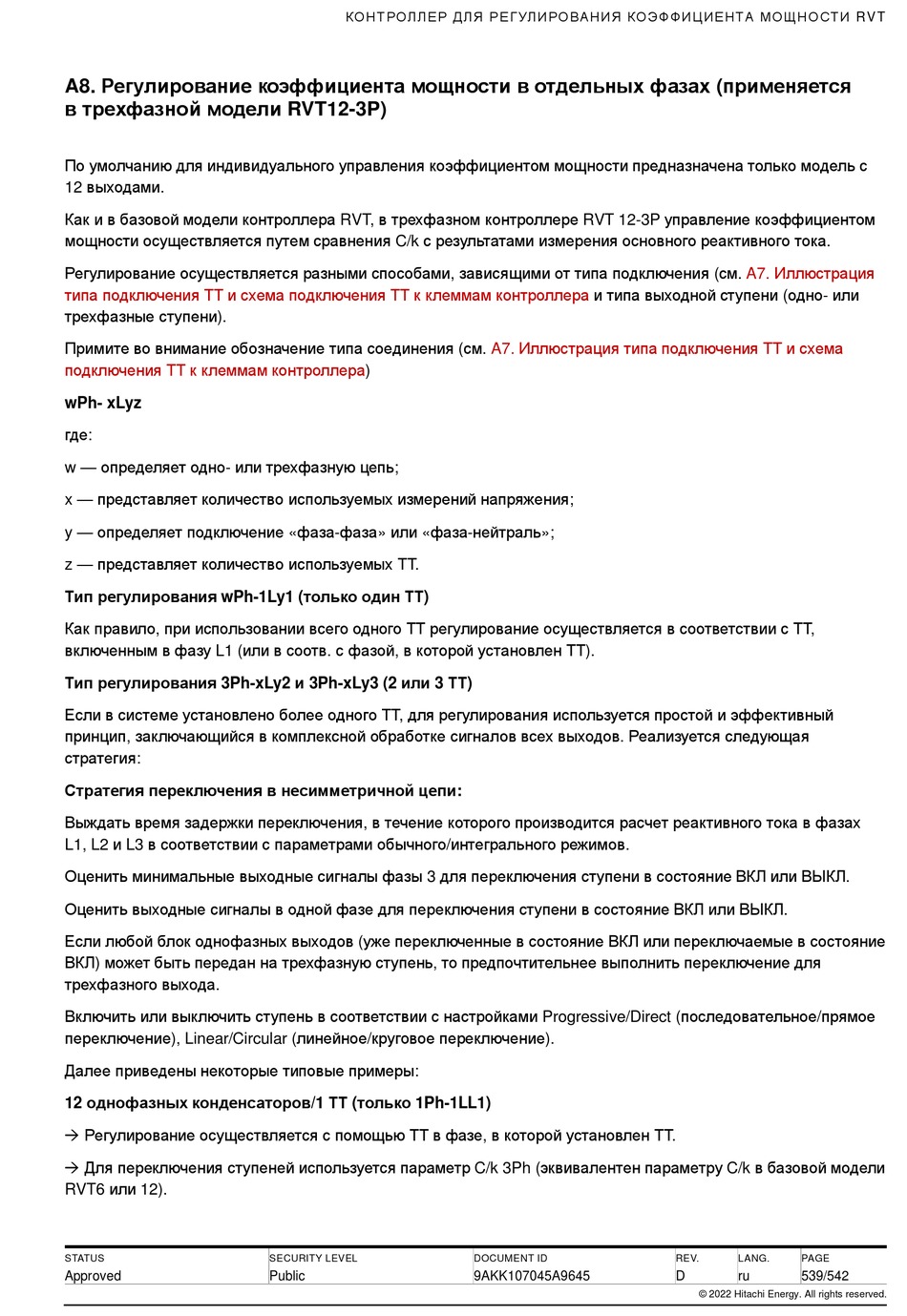

A8. Регулирование коэффициента мощности в отдельных фазах (применяется
в трехфазной модели RVT12-3P)
По умолчанию для индивидуального управления коэффициентом мощности предназначена только модель с
12 выходами.
Как и в базовой модели контроллера RVT, в трехфазном контроллере RVT 12-3P управление коэффициентом
мощности осуществляется путем сравнения C/k с результатами измерения основного реактивного тока.
Регулирование осуществляется разными способами, зависящими от типа подключения (см.
типа подключения ТТ и схема подключения ТТ к клеммам контроллера
трехфазные ступени).
Примите во внимание обозначение типа соединения (см.
подключения ТТ к клеммам
wPh- xLyz
где:
w — определяет одно- или трехфазную цепь;
x — представляет количество используемых измерений напряжения;
y — определяет подключение «фаза-фаза» или «фаза-нейтраль»;
z — представляет количество используемых ТТ.
Тип регулирования wPh-1Ly1 (только один ТТ)
Как правило, при использовании всего одного ТТ регулирование осуществляется в соответствии с ТТ,
включенным в фазу L1 (или в соотв. с фазой, в которой установлен ТТ).
Тип регулирования 3Ph-xLy2 и 3Ph-xLy3 (2 или 3 ТТ)
Если в системе установлено более одного ТТ, для регулирования используется простой и эффективный
принцип, заключающийся в комплексной обработке сигналов всех выходов. Реализуется следующая
стратегия:
Стратегия переключения в несимметричной цепи:
Выждать время задержки переключения, в течение которого производится расчет реактивного тока в фазах
L1, L2 и L3 в соответствии с параметрами обычного/интегрального режимов.
Оценить минимальные выходные сигналы фазы 3 для переключения ступени в состояние ВКЛ или ВЫКЛ.
Оценить выходные сигналы в одной фазе для переключения ступени в состояние ВКЛ или ВЫКЛ.
Если любой блок однофазных выходов (уже переключенные в состояние ВКЛ или переключаемые в состояние
ВКЛ) может быть передан на трехфазную ступень, то предпочтительнее выполнить переключение для
трехфазного выхода.
Включить или выключить ступень в соответствии с настройками Progressive/Direct (последовательное/прямое
переключение), Linear/Circular (линейное/круговое переключение).
Далее приведены некоторые типовые примеры:
12 однофазных конденсаторов/1 ТТ (только 1Ph-1LL1)
Регулирование осуществляется с помощью ТТ в фазе, в которой установлен ТТ.
Для переключения ступеней используется параметр C/k 3Ph (эквивалентен параметру C/k в базовой модели
RVT6 или 12).
