(*) Pour plus d'informations concernant le délai d'initialisation (délai init.) et le délai d'enclenchement (délai encl.), une
description complète se trouve au paragraphe 8.3.1.1.
A5. Connexions de l'alimentation et de la mesure en tension
Cette annexe donne une façon pratique de connecter la mesure en tension au RVT lorsqu'elle est identique à la ten-
sion d'alimentation du RVT.
Description
Comme indiqué sur la
Figure
pour la mesure de la tension.
Le RVT n'utilise pas son alimentation en tension afin de réaliser la mesure de tension. La mesure en tension est réali-
sée uniquement via les terminaux de la mesure en tension.
Lorsque l'alimentation en tension du RVT et la mesure de la tension ont la même source, un pontage entre les termi-
naux correspondants peut être réalisé:
Réalisation du pontage (proposition pratique)
Etant donné l'espace limité, il n'est pas possible d'insérer deux câbles dans un seul terminal. En conséquence, diffé-
rentes méthodes peuvent être utilisées afin de connecter deux fils à un même terminal.
Plusieurs solutions pratiques existent pour réaliser cette connexion correctement. Une de ces solutions est décrite sur
la
Figure
116.
Sur chaque câble d'alimentation en tension, un connecteur à double entrée doit être utilisé afin d'insérer un second
câble nécessaire pour réaliser le pontage.
Les connecteurs proposés et la pince nécessaire pour les fixer sont généralement disponibles dans le monde entier.
Veuillez noter qu'avec ces connecteurs, des câbles de même diamètre doivent être utilisé. Deux connecteurs doivent
être logiquement utilisés et le résultat est montré ci-dessous.
A6. Tableau des connexions et déphasages associés (applicable au modèle de base)
Connexion triphasée (phase - phase)
STATUS
Approved
115, le RVT a deux terminaux pour son alimentation en tension et trois autres terminaux

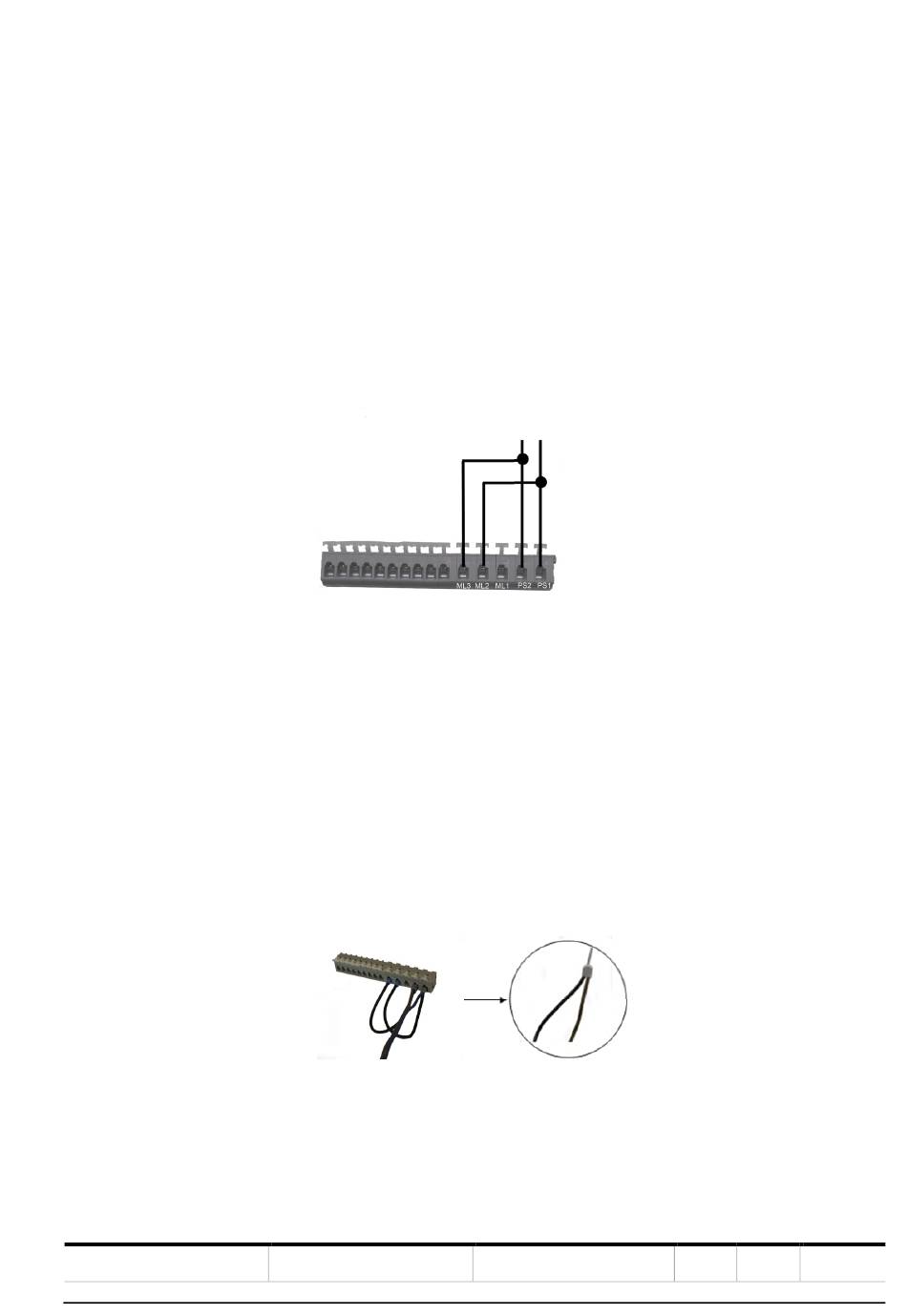

Figure 115:Terminaux
Figure 116: Pontage
SECURITY LEVEL
Public
RÉG U L AT EU RS D E FAC TE UR D E PU IS S ANC E RV T
Alimentation en tension de 100
VAc jusqu'à 460Vac
DOCUMENT ID
9AKK107045A9645
REV.
LANG.
PAGE
D
fr
154/542
