A5. Medição de tensão e conexão de fonte de alimentação
Este apêndice apresenta uma forma prática de conectar a medição de tensão ao RVT quando é a mesma fonte que
alimenta o RVT.
Descrição
Conforme apresentado na
terminais para entrada de medição de tensão.
O RVT não utiliza a fonte de alimentação como ponto de medição.
A medição de tensão é realizada apenas através dos terminais de entrada dedicados.
Se a alimentação do RVT e a medição de tensão for vier do mesmo sinal, é possível realizar uma ponte entre os
terminais:
Conexão de ponte (proposta prática)
Devido ao espaço limitado não é possível inserir dois cabos em um único compartimento, portanto métodos
alternativos devem ser utilizados para tal..
Existem muitas formas práticas e corretas para realizer esta conexão. Uma destas soluções é descrita na
STATUS
Approved

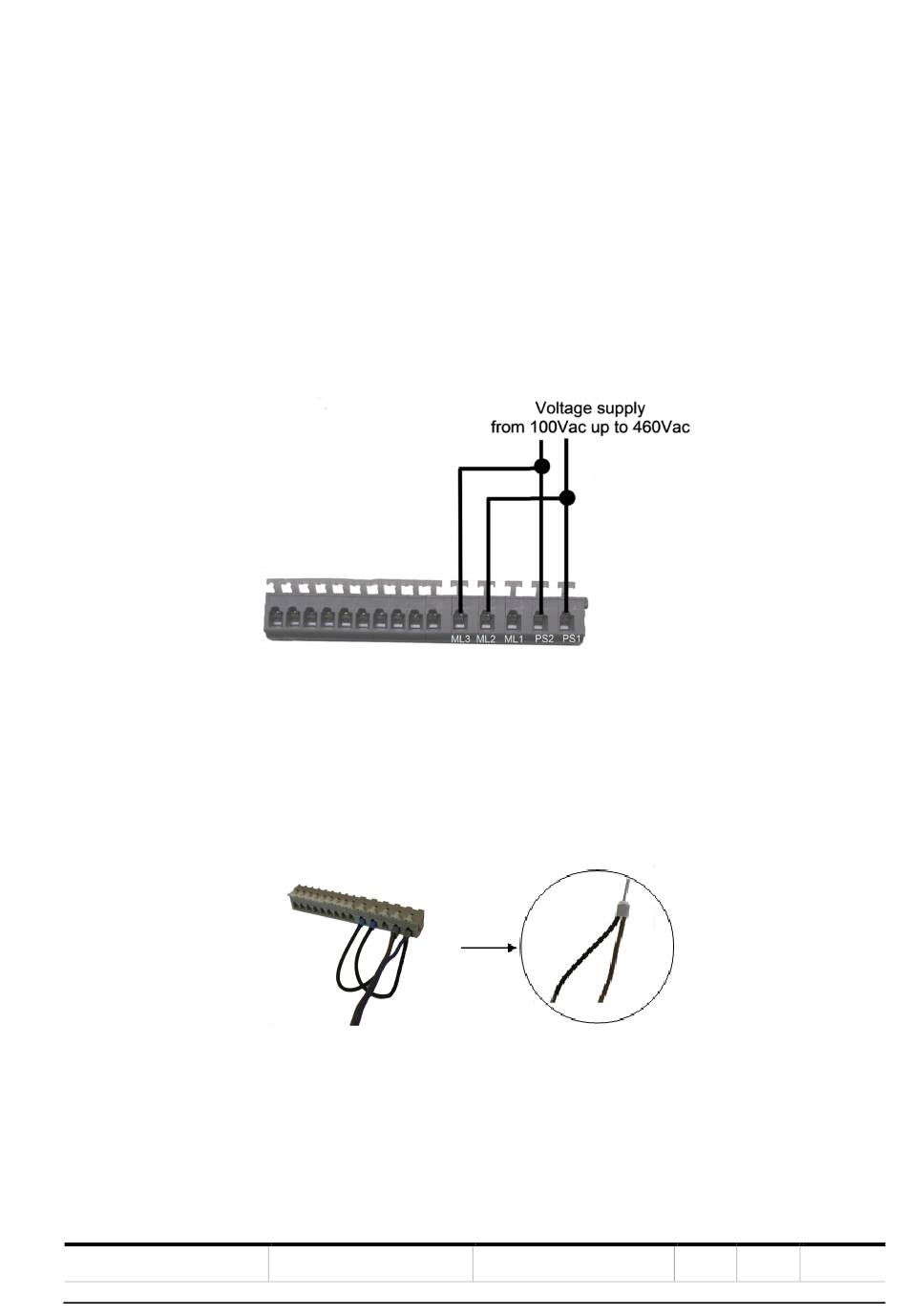

Figura 58, o RVT possui dois terminais para sua própria alimentação e três outros
Figura 58 Terminais
Figura 59 Conexão em ponte
SECURITY LEVEL
Public
CON TRO LADO R DE FATO R DE PO T ÊN CI A RVT
DOCUMENT ID
9AKK107045A9645
Figura 59.
