A5. 电压测量和电源连接
本附录介绍了 RVT 的电压测量和电源连接的方法。
说明

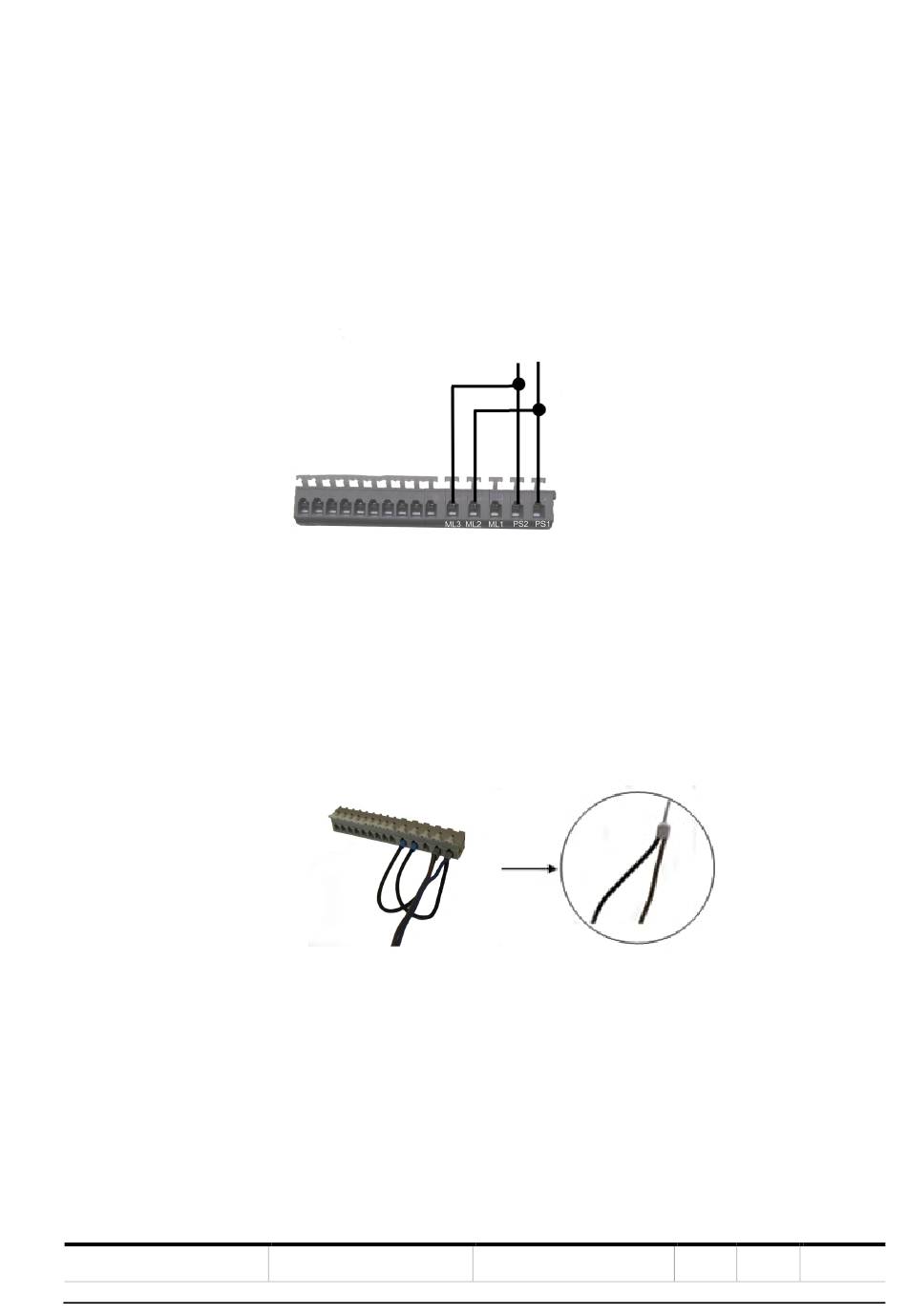

如图 57 所示，RVT 具有两个电源输入端和三个电压测量端。
RVT 在进⾏电压测量时不采⽤其电源电压值。仅通过专⻔的电压测量输入端进⾏电压测量。
如果 RVT 辅助电源和电压测量的信号出⾃同⼀来源，可在相应的端⼦之间采⽤⼀下连接方式。
桥式接线（建议）
由于空间所限，不可能在⼀个单槽内插入两股电缆。因此可以采⽤将两股电缆连接到同⼀个端⼦的替代⽅法。
存在多种接线⽅案可实现上述接法。下面是其中一种，参⻅
如下图所⽰管型接线端⼦可以将两股缆线并入⼀个端⼦。该⽅法所需端⼦和相应的压接⼯具均易在全球各地获得。请注
意，所压接线缆必须相同线径。
STATUS
Approved
电源电压值范围在 100Vac 460Vac 之间
图 57 端子
图 58 桥式接线
SECURITY LEVEL
Public
图
58。
DOCUMENT ID
9AKK107045A9645
RVT 功率 因 数控 制 器
