Em seguida mostra a lista de configurações dos parâmetros do banco
V nominal: tensão nominal do banco.
Quando a tensão nominal é selecionada, as proteções de sub-tensão e sobre-tensão são automaticamente ajustadas
para 80% e 120% da tensão nominal.
Estes valores podem ser alterados manualmente.
V escala: Escala do TP externo
Exemplos:
para um transformador de 15kV/100V, V escala = 150.
Se não existe nenhum transformador externo então V escala = 1.
Esta função permite que o RVT controle um banco de capacitores em média tensão. Uma tensão correta deve ser
conectada nos terminais de medição do RVT. Então o RVT irá mostrar a medição em média tensão de acordo com
as configurações definidas.
Q est 1fs: o menor estágio monofásico (fase-neutro) que será utilizado para correção de fator de potência individual
em uma rede desbalanceada.
Q est 3fs: o menor estágio trifásico que será utilizado para uma rede balanceada.
Para ambas as configurações,
a) Após o comissionamento automático, este valor será determinado de acordo com o menor estágio no banco de
capacitores.
b) Para comissionamento guiado (ver 4.2.2.2), este valor precisa ser definido manualmente.
Segue um exemplo de banco de capacitores com correção de fator de potência monofásica e trifásica:
Sequência monofásica*: 1 ( 5kvar) 2 (10kvar) 2 (10kvar) Q est 1fs = 5 kvar
Sequência trifásica: 1 (10kvar) 2 (20kvar) 2 (20kvar) Q est 3fs = 10 kvar
Ou,
Sequência trifásica: 2 (15kvar) 4 (30kvar) 5 (37.5kvar) Q est = 7.5 kvar
*Sequência: potência reativa relative ao valor dos capacitores conectados nas saídas do RVT. Estes valores
relativos podem ser entre 0 e 8.
Para ambos os modelos, básico (RVT6/RVT12) e trifásico (RVT12-3P), a sequência padrão de fábrica é 1:1:.....:1.
Sequências customizadas podem ser introduzidas manualmente.l
Para customizar a sequência, navegue no menu conforme abaixo:
STATUS
Approved

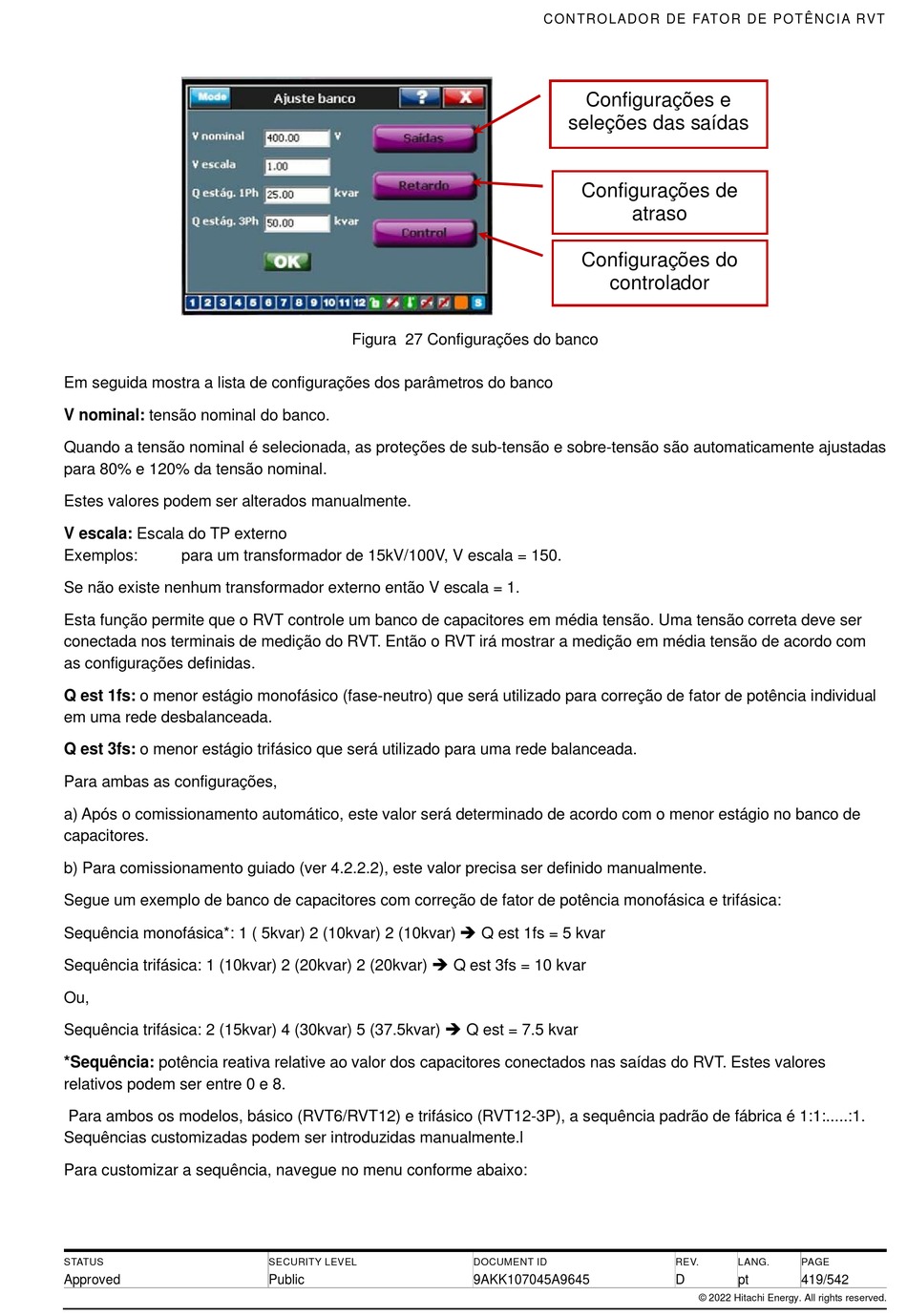

Figura 27 Configurações do banco
SECURITY LEVEL
Public
CON TRO LADO R DE FATO R DE PO T ÊN CI A RVT
Configurações e
seleções das saídas
Configurações de
atraso
Configurações do
controlador
DOCUMENT ID
9AKK107045A9645
REV.
LANG.
PAGE
D
pt
419/542
