Перечень настраиваемых параметров батареи конденсаторов представлен далее.
V nominal: номинальное напряжение батареи конденсаторов.
После ввода величины номинального напряжения батареи конденсаторов уровни защиты от недостаточного
и повышенного напряжения автоматически устанавливаются равными, соответственно, 80 и 120 % от
установленного значения V nominal.
Пользователь может изменить эти уровни, введя новые значения вручную.
V scaling: коэффициент трансформации внешнего трансформатора напряжения.
Примеры.
Для ТН 15 кВ/100 В значение V scaling = 150.
В случае отсутствия внешнего трансформатора напряжения значение V scaling = 1.
Данная функция служит для управления батареей конденсаторов MV с использованием контроллера RVT. К
измерительным клеммам контроллера RVT должен быть подключен трансформатор напряжения с
соответствующими характеристиками. После этого контроллер RVT будет отображать правильные значения
измерений MV.
Q step 1ph: наименьший размер ступени однофазных конденсаторов («фаза-нейтраль»), используемых для
коррекции коэффициента мощности в отдельных сегментах несимметричной цепи.
Q step 3ph: наименьший размер ступени трехфазных конденсаторов, используемых в симметричной цепи.
Для двух представленных выше параметров справедливы следующие утверждения:
а) после автоматического ввода в эксплуатацию данное значение должно устанавливаться в соответствии с
наименьшей ступенью батареи конденсаторов;
б) при вводе в эксплуатацию с использованием подсказок (см. п. 4.2.2.2) данное значение должно
устанавливаться вручную.
Далее по тексту представлен пример настроек батареи конденсаторов, обеспечивающей коррекцию
коэффициента мощности как в одной фазе (3 ступени), так и трех фазах (3 ступени).
Однофазная последовательность*: 1 (5 кВАр) 2 (10 кВАр) 2 (10 кВАр) Q step 1ph = 5 кВАр
Трехфазная последовательность: 1 (10 кВАр) 2 (20 кВАр) 2 (20 кВАр) Q step 3ph = 10 кВАр,
или
Трехфазная последовательность: 2 (15 кВАр) 4 (30 кВАр) 5 (37,5 кВАр) Q step = 7,5 кВАр
STATUS
Approved
КО Н Т РО Л Л Е Р Д ЛЯ Р ЕГ УЛ И РО ВА НИЯ КО Э Ф ФИ Ц ИЕ НТА М ОЩН О СТИ RV T

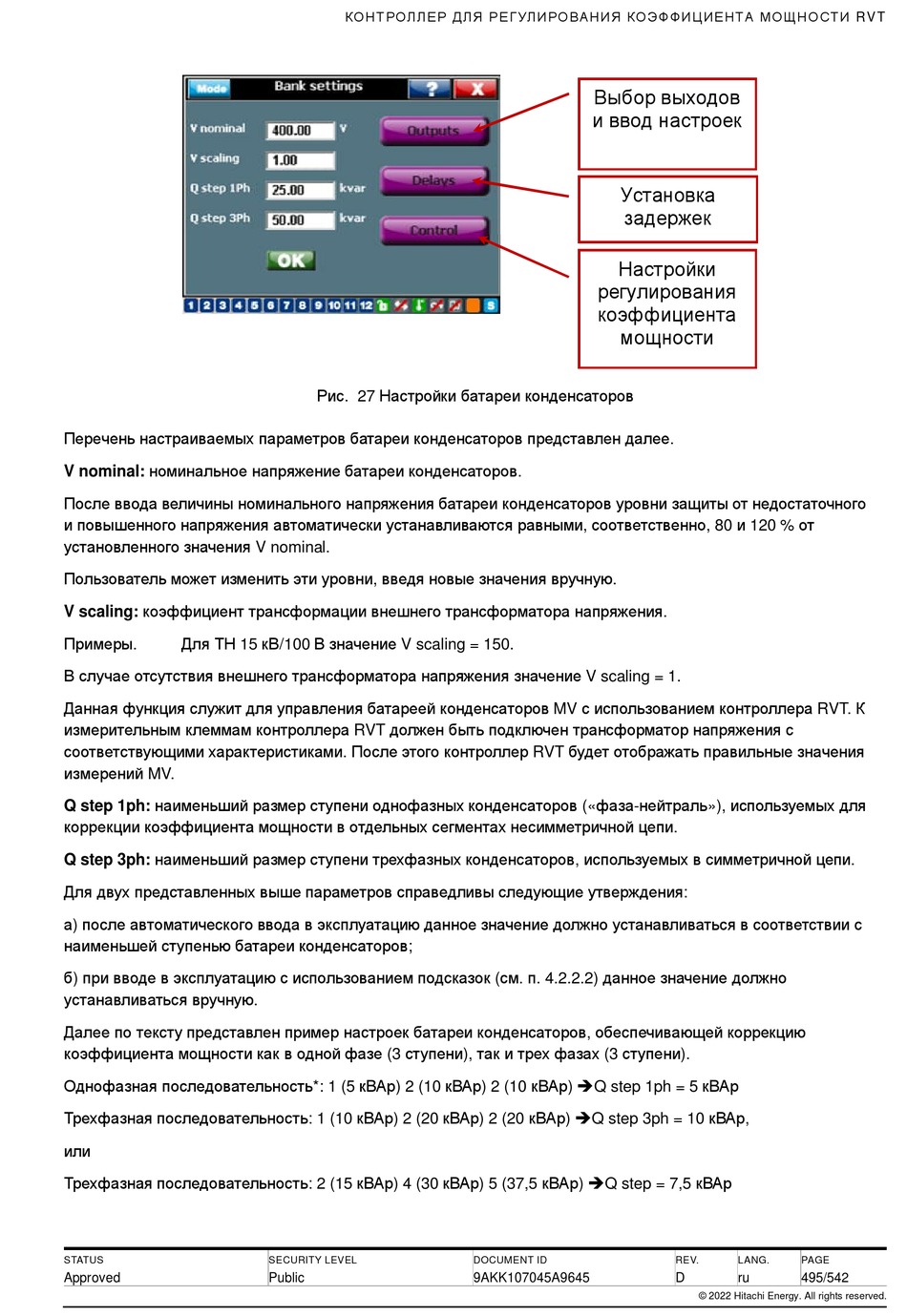

Рис. 27 Настройки батареи конденсаторов
