18.3. 导线连接
请按照下列说明将导线连接到控制器背面的端子。
1. 用一把螺丝⼑将接线器夹杆向后压。
2. 在压住夹杆的同时，将线缆（规格为 2.5 mm2 /单芯）插入对应的连接孔内。
STATUS
Approved
(c)
第 3 步
(d)
第 5 步
对底部安裝支架重复第
3 至第 5 步。

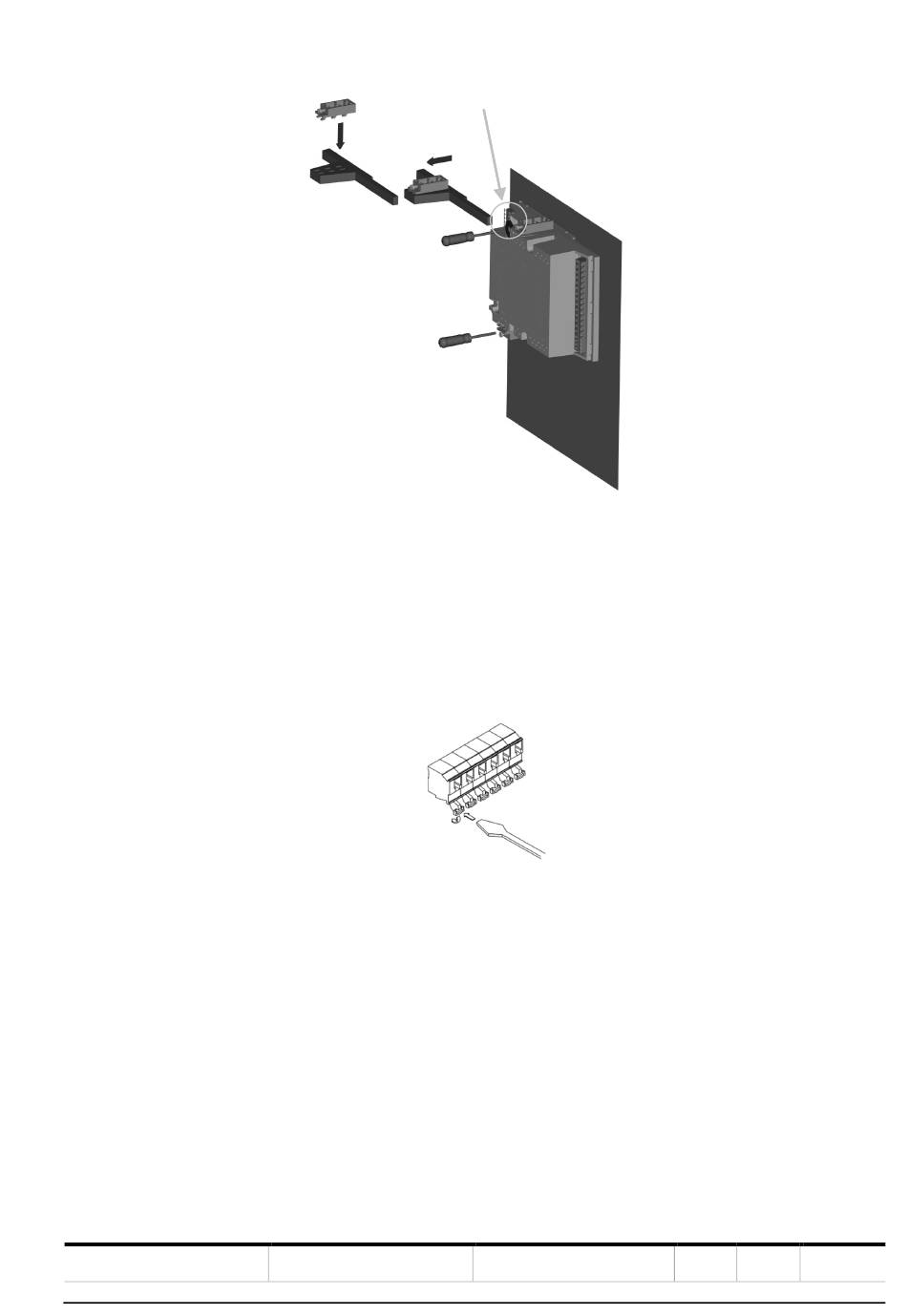

图 6 嵌装 RVT
图 7 导线连接
SECURITY LEVEL
Public
第 4 步
(e)
DOCUMENT ID
9AKK107045A9645
RVT 功率 因 数控 制 器
REV. LANG. PAGE
D zh 318/542
