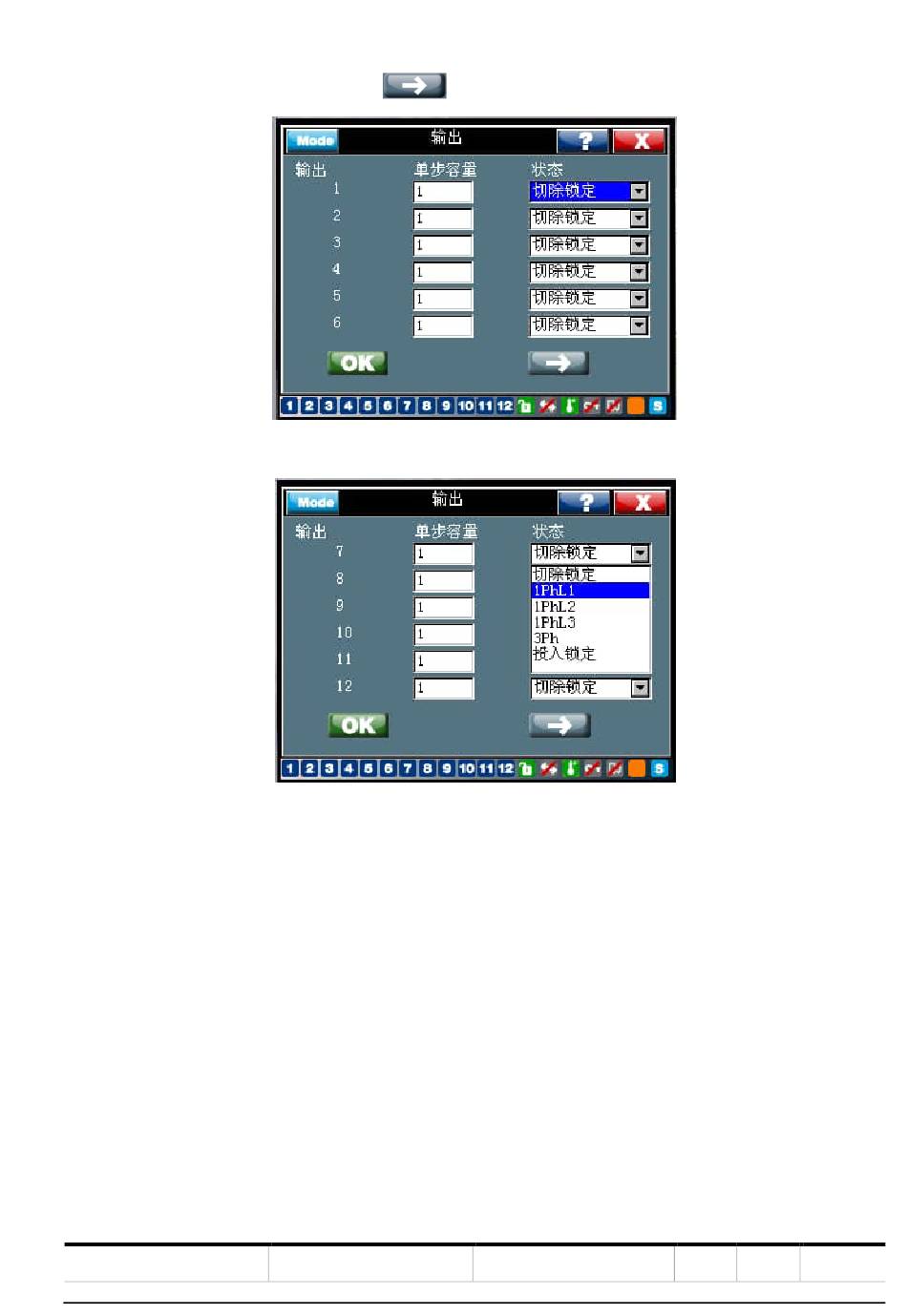

图 28 显⽰了 1 - 6个输出步进，单击箭头按钮
在屏幕的右侧，"状态"栏中对应各输出步进⽰有六种属性：
"切除锁定"：这个输出端被禁⽤（默认出⼚设置）；
"投入锁定"：这个输出端被启用（相应的电容始终处于连接状态）；
"1PhL1、1Phl2、1PhL3"：这个输出端控制着⼀个单相分补电容器，其分别处于L1相、L2相 或L3相。
"3Ph"：这个输出端控制着⼀个三相共补电容器。
RVT6/RVT12 基本型号，仅具备"切除锁定、投入锁定和启⽤"三个输出状态。在通过控制器切换电容器之前，必须
将输出端设为"启用"状态。
以下示例为 RVT12-3P三相型号的一些典型输出情况：
典型设置之⼀：单相分补（相对中性点）电容器的12 个步进：
STATUS
Approved
图 28 RVT 1-6 个输出步进
图 29 RVT7-12 输出步进（RVT12-3P 三相型号）
