26. Монтаж
26.1. Содержание главы
В этой главе содержатся инструкции по монтажу контроллера на панели и объясняется порядок выполнения
электрических соединений контроллера. Схема соединений представлена в разделе
26.2. Порядок установки
Для установки контроллера RVT на панели выполните следующие действия:
Шаг 1. Вдвиньте контроллер RVT (a) в отсек батареи конденсаторов (b) в положении, перпендикулярном
отсеку.
Шаг 2. Поверните контроллер RVT, вставив его в отсек батареи конденсаторов.
Примечание. Размеры выреза в панели составляют 138 × 138 мм.
Шаг 3. Вставьте монтажный кронштейн (c) в соответствующие крепежные отверстия (d) на контроллере RVT.
Шаг 4. Потяните монтажный кронштейн назад.
Шаг 5. Заверните винт (e) в монтажный кронштейн и затяните для надежной фиксации контроллера RVT на
месте установки.
STATUS
Approved
КО Н Т РО Л Л Е Р Д ЛЯ Р ЕГ УЛ И РО ВА НИЯ КО Э Ф ФИ Ц ИЕ НТА МО ЩН О СТИ RV T
Шаг 2
(b)

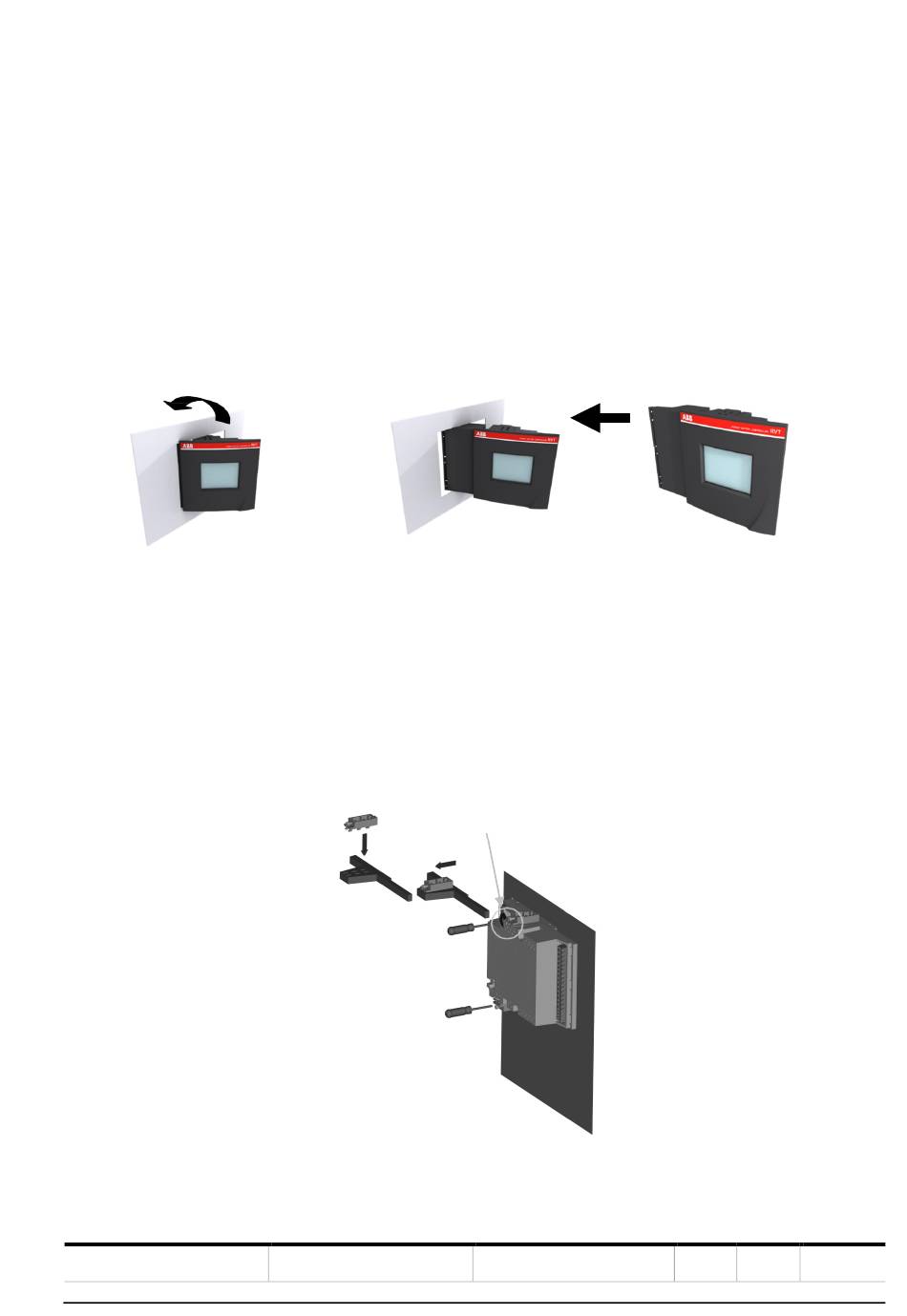

Рис. 5 Монтаж контроллера RVT
(c)
Шаг 3
(d)
Шаг 5 (e)
Повторите шаги
3–5 для нижнего
монтажного
кронштейна.
Рис. 6 Монтаж контроллера RVT
SECURITY LEVEL
Public
(a)
Шаг 1
Шаг 4
DOCUMENT ID
9AKK107045A9645
26.3.
REV.
LANG.
PAGE
D
ru
469/542
