Mediciones de Tensión - Corriente
Gráfico y tabla de armónicos de tensión (corriente)
La tensión/corriente de armónicos se puede ilustrar en un gráfico de barras como se muestra a continuación. Una
barra de desplazamiento permite elegir un determinado armónico para mostrarlo en la parte superior de la pantalla:
orden de armónico, valor y porcentaje frente a Fundamental.
Para los valores de tensión e corriente, el RVT puede mostrar la tensión y la corriente de los armónicos en una tabla
o en un espectro. Hacer clic en el botón "Selección" para elegir la medición que se desee visualizar en la tabla o grá-
fico de armónicos.
STATUS
Approved

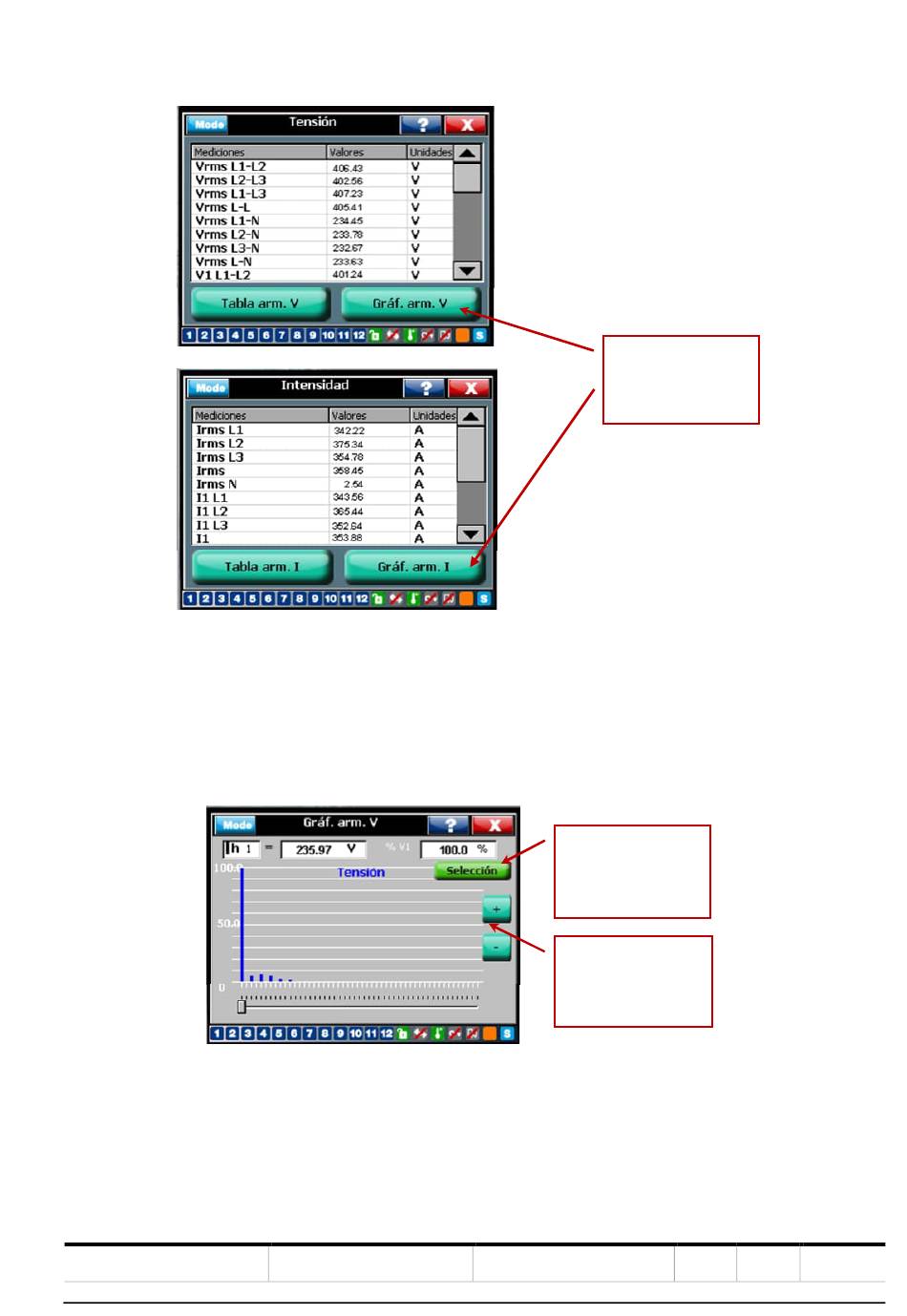

Figura 19 Tensión de armónicos en gráfico
