27.2. Система меню
Если после окончания загрузки (когда на экране отображается логотип ABB) производится включение питания
контроллера RVT, то первым отображаемым окном будет окно запуска, показанное на
В центре окна отображаются четыре значка (Measurements (Измерения), Settings (Настройки), Bank monitoring
(Мониторинг батареи конденсаторов) и Communications (Связь)), представляющие четыре меню корневого
уровня.
В нижней части окна располагается строка состояния, в которой отображаются активные ступени
конденсатора, состояние блокировки RVT, предупреждения, источник подачи управляющих сигналов RVT
(местный сенсорный экран или интерфейс связи), требование включения или выключения и рабочий режим: A
(автоматический режим), M (ручной режим) и S (режим ввода настроек). Назначение значков состояния
представлено более подробно в следующем описании.
27.2.1. Условные графические обозначения на сенсорном экране
...
STATUS
Approved
КО Н Т РО Л Л Е Р Д ЛЯ Р ЕГ УЛ И РО ВА НИЯ КО Э Ф ФИ Ц ИЕ НТА МО ЩН О СТИ RV T

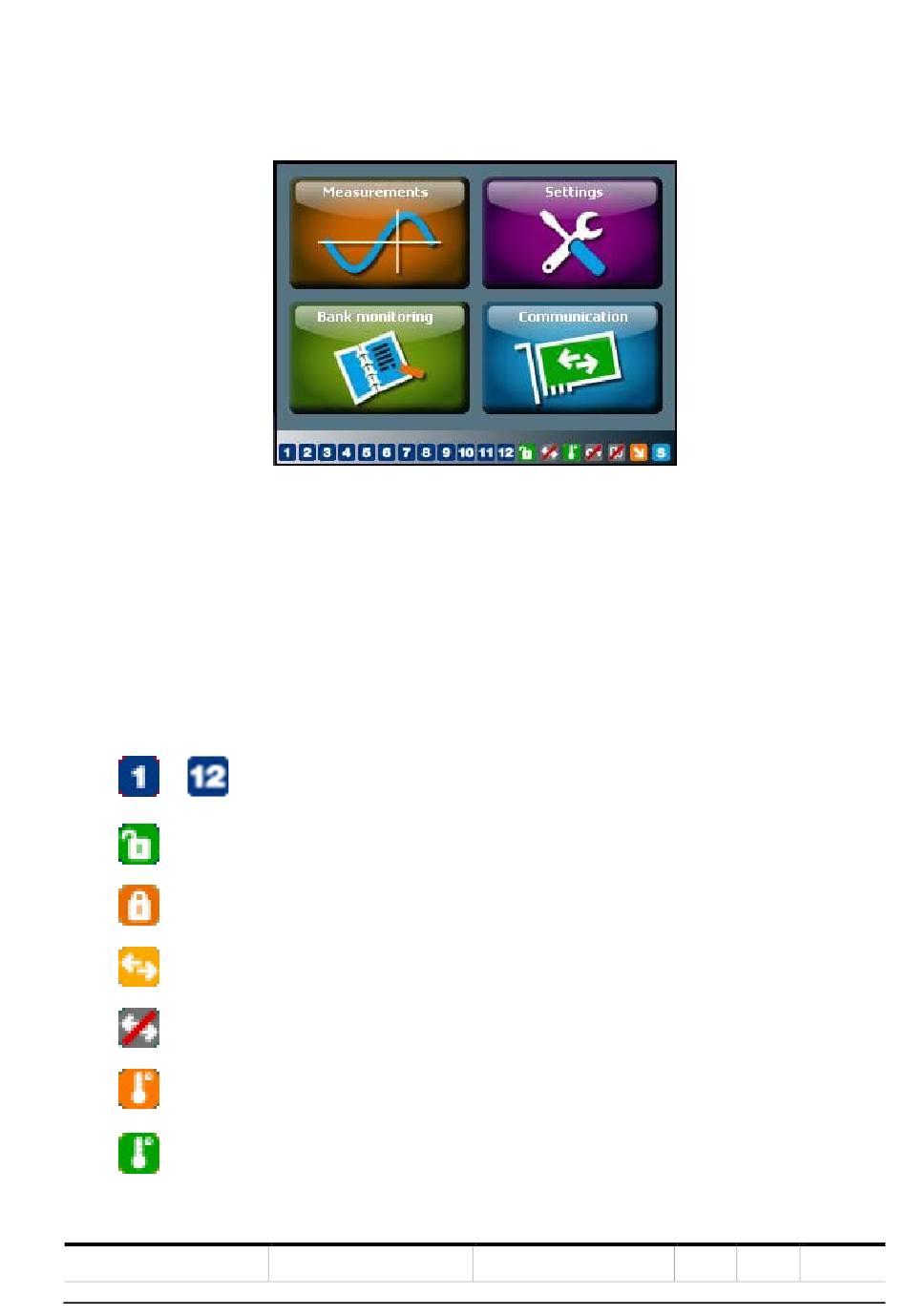

Рис. 13 Окно запуска контроллера RVT
Активный (замкнутый) выход (выходы, находящиеся в пассивном состоянии, не
выделяются фоном)
Настройки батареи конденсаторов разблокированы
Настройки батареи конденсаторов заблокированы
Ввод настроек производится только посредством интерфейса связи
Ввод настроек производится с помощью пользовательского интерфейса или
интерфейса связи
Присутствует аварийный сигнал превышения температуры (аварийное реле
запитано) или предупреждающий сигнал (вентилятор включен/реле
предупреждений запитано)
Отсутствует аварийный сигнал превышения температуры или предупреждающий
сигнал (вентилятор выключен/реле предупреждений обесточено, аварийное реле
обесточено)
SECURITY LEVEL
Public
DOCUMENT ID
9AKK107045A9645
Рис. 13.
REV.
LANG.
PAGE
D
ru
473/542
