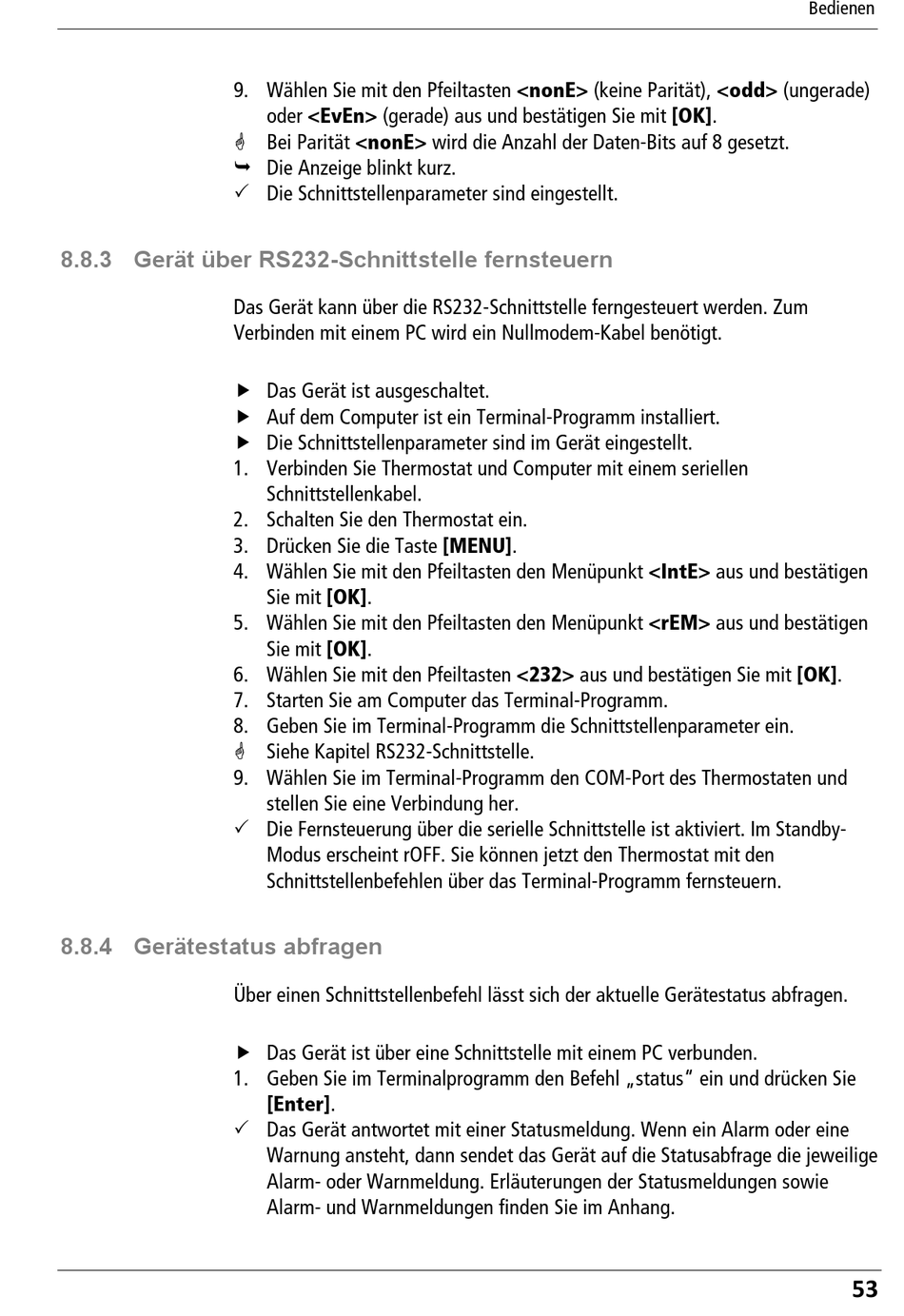

Gerät Über Rs232-Schnittstelle Fernsteuern; Gerätestatus Abfragen - Julabo CORIO CP Originalbetriebsanleitung

8.8.3 Gerät über RS232-Schnittstelle fernsteuern
8.8.4 Gerätestatus abfragen
9. Wählen Sie mit den Pfeiltasten <nonE> (keine Parität), <odd> (ungerade)
oder <EvEn> (gerade) aus und bestätigen Sie mit [OK].
 Bei Parität <nonE> wird die Anzahl der Daten-Bits auf 8 gesetzt.
 Die Anzeige blinkt kurz.
 Die Schnittstellenparameter sind eingestellt.
Das Gerät kann über die RS232-Schnittstelle ferngesteuert werden. Zum
Verbinden mit einem PC wird ein Nullmodem-Kabel benötigt.
 Das Gerät ist ausgeschaltet.
 Auf dem Computer ist ein Terminal-Programm installiert.
 Die Schnittstellenparameter sind im Gerät eingestellt.
1. Verbinden Sie Thermostat und Computer mit einem seriellen
Schnittstellenkabel.
2. Schalten Sie den Thermostat ein.
3. Drücken Sie die Taste [MENU].
4. Wählen Sie mit den Pfeiltasten den Menüpunkt <IntE> aus und bestätigen
Sie mit [OK].
5. Wählen Sie mit den Pfeiltasten den Menüpunkt <rEM> aus und bestätigen
Sie mit [OK].
6. Wählen Sie mit den Pfeiltasten <232> aus und bestätigen Sie mit [OK].
7. Starten Sie am Computer das Terminal-Programm.
8. Geben Sie im Terminal-Programm die Schnittstellenparameter ein.
 Siehe Kapitel RS232-Schnittstelle.
9. Wählen Sie im Terminal-Programm den COM-Port des Thermostaten und
stellen Sie eine Verbindung her.
 Die Fernsteuerung über die serielle Schnittstelle ist aktiviert. Im Standby-
Modus erscheint rOFF. Sie können jetzt den Thermostat mit den
Schnittstellenbefehlen über das Terminal-Programm fernsteuern.
Über einen Schnittstellenbefehl lässt sich der aktuelle Gerätestatus abfragen.
 Das Gerät ist über eine Schnittstelle mit einem PC verbunden.
1. Geben Sie im Terminalprogramm den Befehl „status" ein und drücken Sie
[Enter].
 Das Gerät antwortet mit einer Statusmeldung. Wenn ein Alarm oder eine
Warnung ansteht, dann sendet das Gerät auf die Statusabfrage die jeweilige
Alarm- oder Warnmeldung. Erläuterungen der Statusmeldungen sowie
Alarm- und Warnmeldungen finden Sie im Anhang.
